90

Por

tuguês

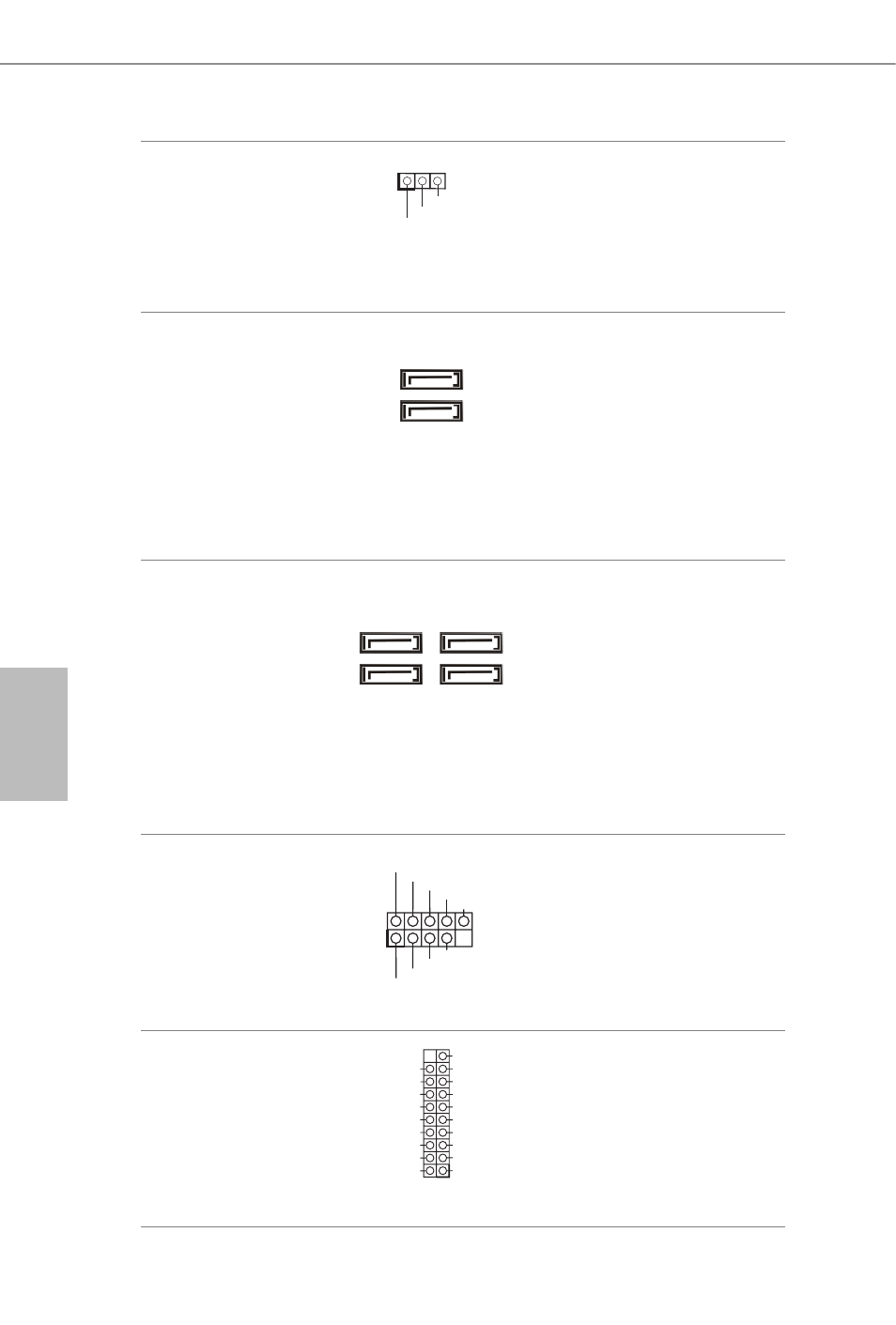

Conector do LED de
alimentação
(PLED1 de 3 pinos)
(consultar p.1, N.º 15)

Ligue o LED de
alimentação do chassis a
este terminal para indicar
o estado de alimentação do
sistema.

Conectores ATA2 de série
(SATA2_0:
consultar p.1, N.º 7)
(SATA2_1:
consultar p.1, N.º 8)

Estes dois conectores
SATA2 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 3,0 Gb/s.

Conectores ATA3 de série
(SATA3_0:
consultar p.1, N.º 9)
(SATA3_1:
consultar p.1, N.º 14)
(SATA3_2:
consultar p.1, N.º 11)
(SATA3_3:
consultar p.1, N.º 10)

Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.

Terminais USB 2.0
(USB4_5 de 9 pinos)
(consultar p.1, N.º 18)
(USB6_7 de 9 pinos)
(consultar p.1, N.º 17)

Para além das duas portas
USB 2.0 no painel de E/
S, existem dois terminais
nesta placa principal. Cada
terminal USB 2.0 é capaz
de suportar duas portas.

Terminais USB 3.0
(USB3_2_3 de 19 pinos)
(consultar p.1, N.º 6)

Para além das quatro
portas USB 3.0 no painel
de E/S, existe um terminal
nesta placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.

1

PLED+

PLED+

PLED-

SATA3_0

SATA3_1

SATA3_3

SATA3_2

SATA2_0

SATA2_1

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

IntA_PB_D+

Dummy

IntA_PB_D-

GND

IntA_PB_SSTX+

GND

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

Vbus

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+
