B85 Pro4
81
Ру
сский

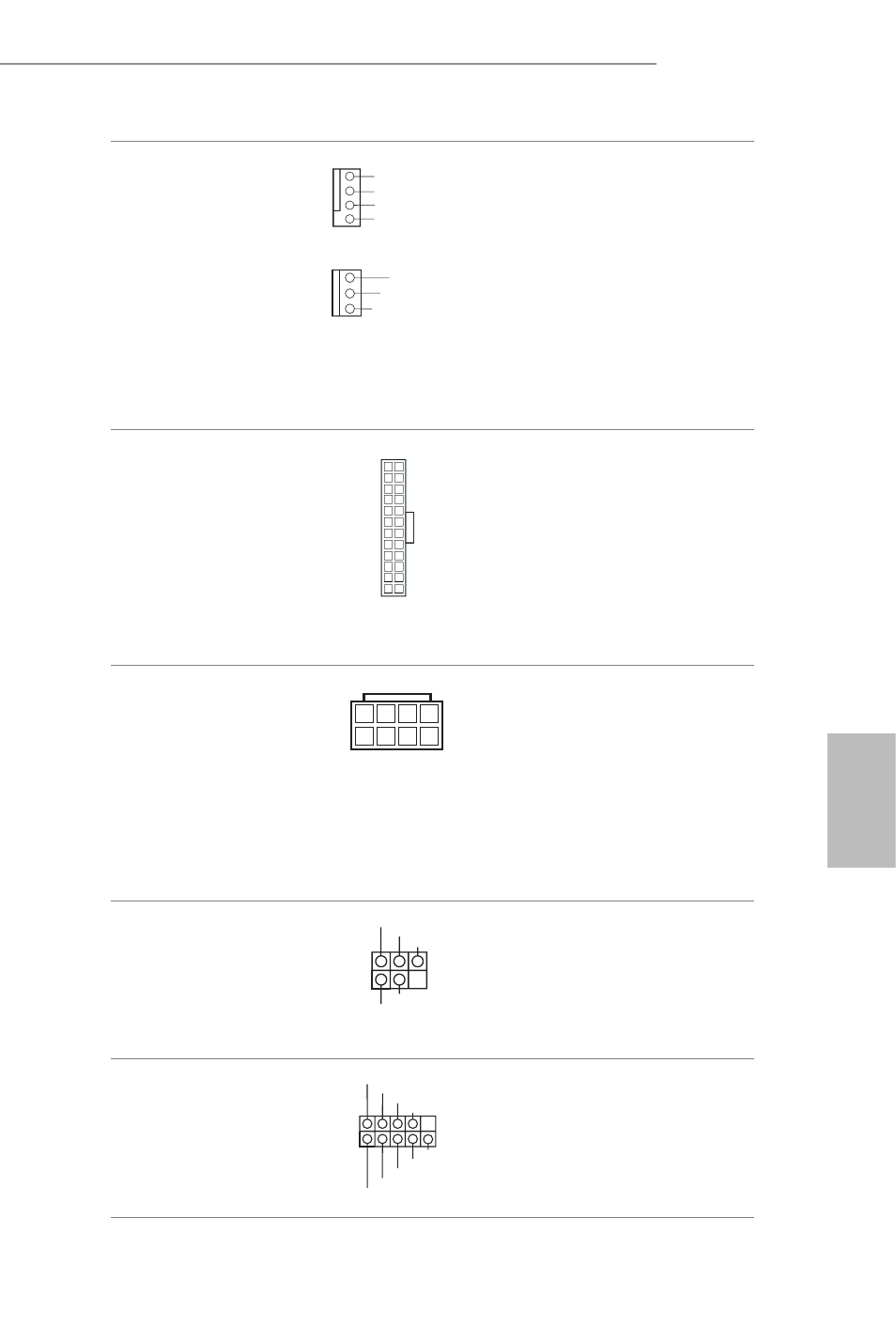

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 26)
(3-контактный, CPU_
FAN2)
(См. стр. 1, № 27)
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный
вентилятор охлаждения
процессора, подключайте
его к контактам 1-3.
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 5) Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
Разъем питания АТХ 12
В
(8-контактный,
ATX12V1)
(См. стр. 1, № 2) Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 19) Эта колодка поддерживает
дополнительную беспроводную
передачу и прием сигналов
инфракрасного модуля.
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 22) Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
GND
+ 12V
CPU_FAN_SPEED
5
1
8
4
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
