134
简体中文
简体中文

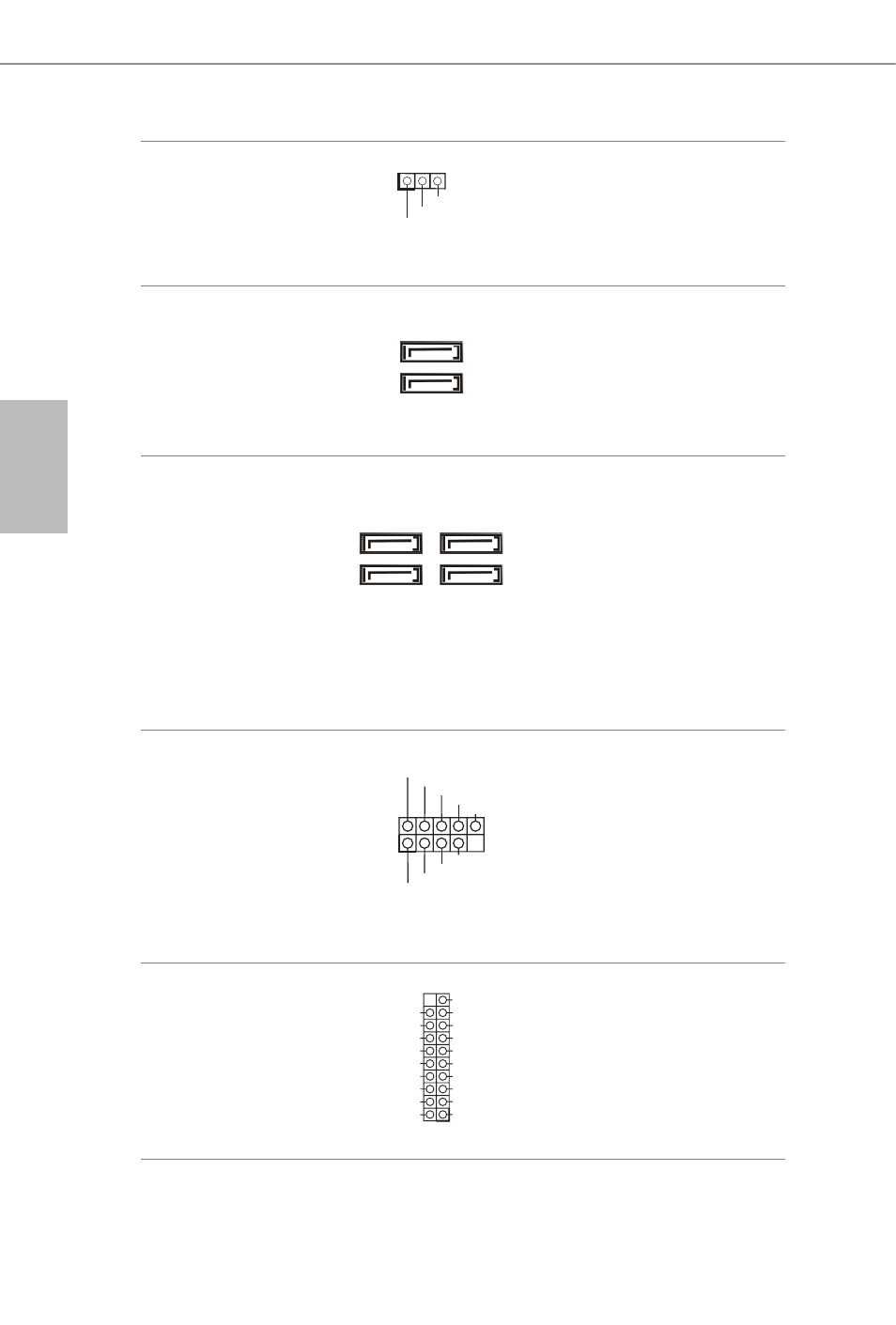

电源 LED 接脚
(3 针 PLED1)
（见第
1 页，第 15 个）
请将机箱电源 LED 连接
到此接脚以指示系统电
源状态。
串行 ATA2 接口
(SATA2_0:
见第
1 页，第 7 个）
(SATA2_1:
见第
1 页，第 8 个）
这两个 SATA2 接口支持
最高 3.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
串行 ATA3 接口
(SATA3_0:
见第
1 页，第 9 个）
(SATA3_1:
见第
1 页，第 14 个）
(SATA3_2:
见第
1 页，第 11 个）
(SATA3_3:
见第
1 页，第 10 个）
这四个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(5 针 USB4_9)
（见第
1 页，第 18 个）(9
针 USB6_7)
（见第 1 页，第 17 个）
除 I/O 面板上的两个 USB
2.0 端口外，此主板上还
有两个接脚。每个
USB
2.0 接脚可以支持两个端
口。
USB 3.0 接脚
(19 针 USB3_2_3)
（见第
1 页，第 6 个）
除 I/O 面板上的四个 USB
3.0 端口外，此主板上还
有一个接脚。每个
USB
3.0 接脚可以支持两个端
口。
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_1
SATA3_3
SATA3_2
SATA2_0
SATA2_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
