Fr ançais français – ASRock B85 Pro4 User Manual
Page 48

46
Fr
ançais
Français

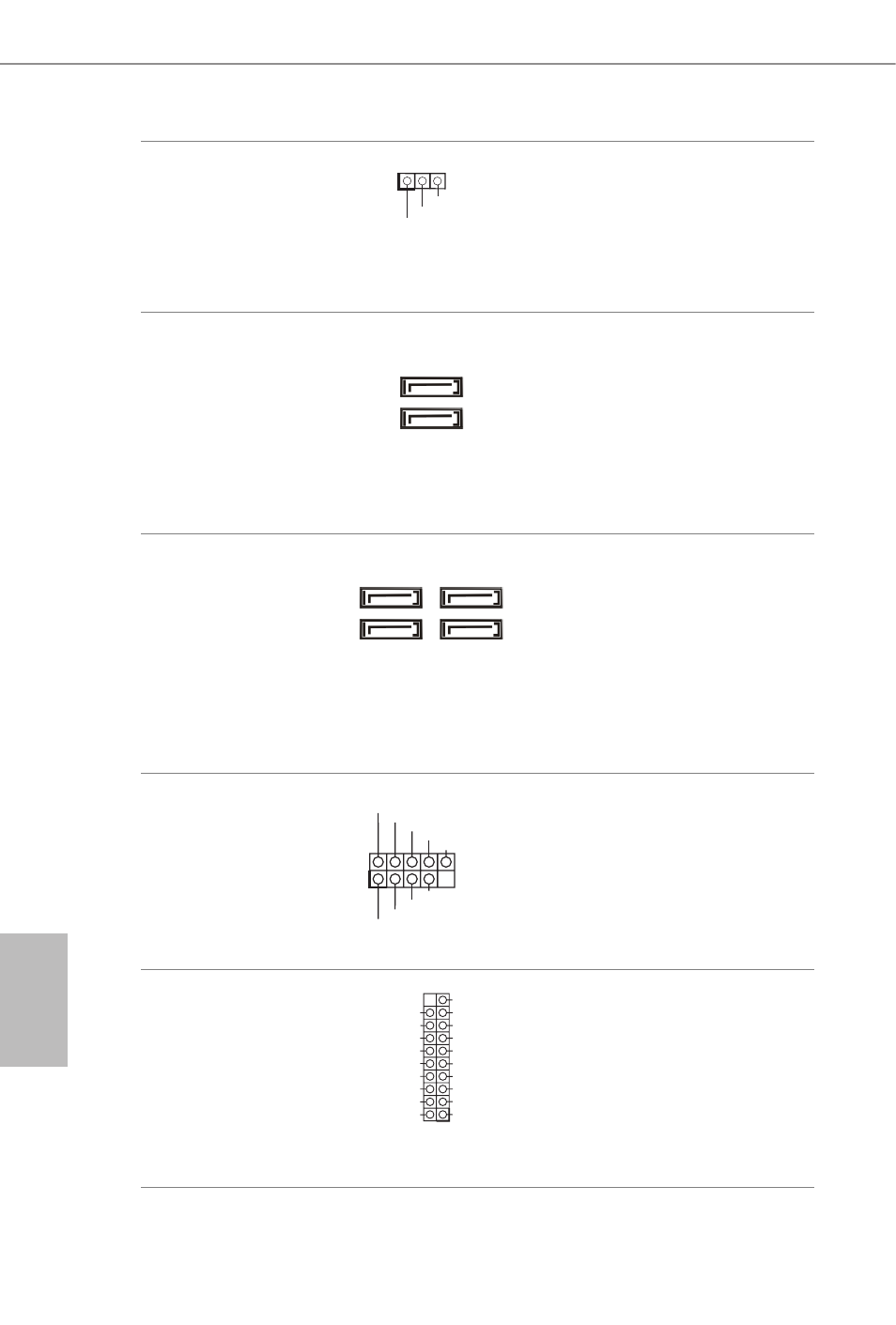

Embase LED
d’alimentation
(PLED1 à 3 broches)
(voir p.1, No. 15)
Veuillez brancher le LED
d’alimentation du châssis
sur cette embase pour in-
diquer l’état d’alimentation
du système.
Connecteurs Serial ATA2
(SATA2_0:
voir p.1, No. 7)
(SATA2_1:
voir p.1, No. 8)
Ces deux connecteurs
SATA2 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 3,0 Go/s.
Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 9)
(SATA3_1:
voir p.1, No. 14)
(SATA3_2:
voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 10)
Ces quatre connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2.0
(USB4_5 à 9 broches)
(voir p.1, No. 18)
(USB6_7 à 9 broches)
(voir p.1, No. 17)
En plus des deux ports
USB 2.0 sur le panneau E/S,
cette carte mère est dotée
de deux embases. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3.0
(USB3_2_3 à 19 broches)
(voir p.1, No. 6)
En plus des quatre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_1
SATA3_3
SATA3_2
SATA2_0
SATA2_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus
Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
