한 국 어

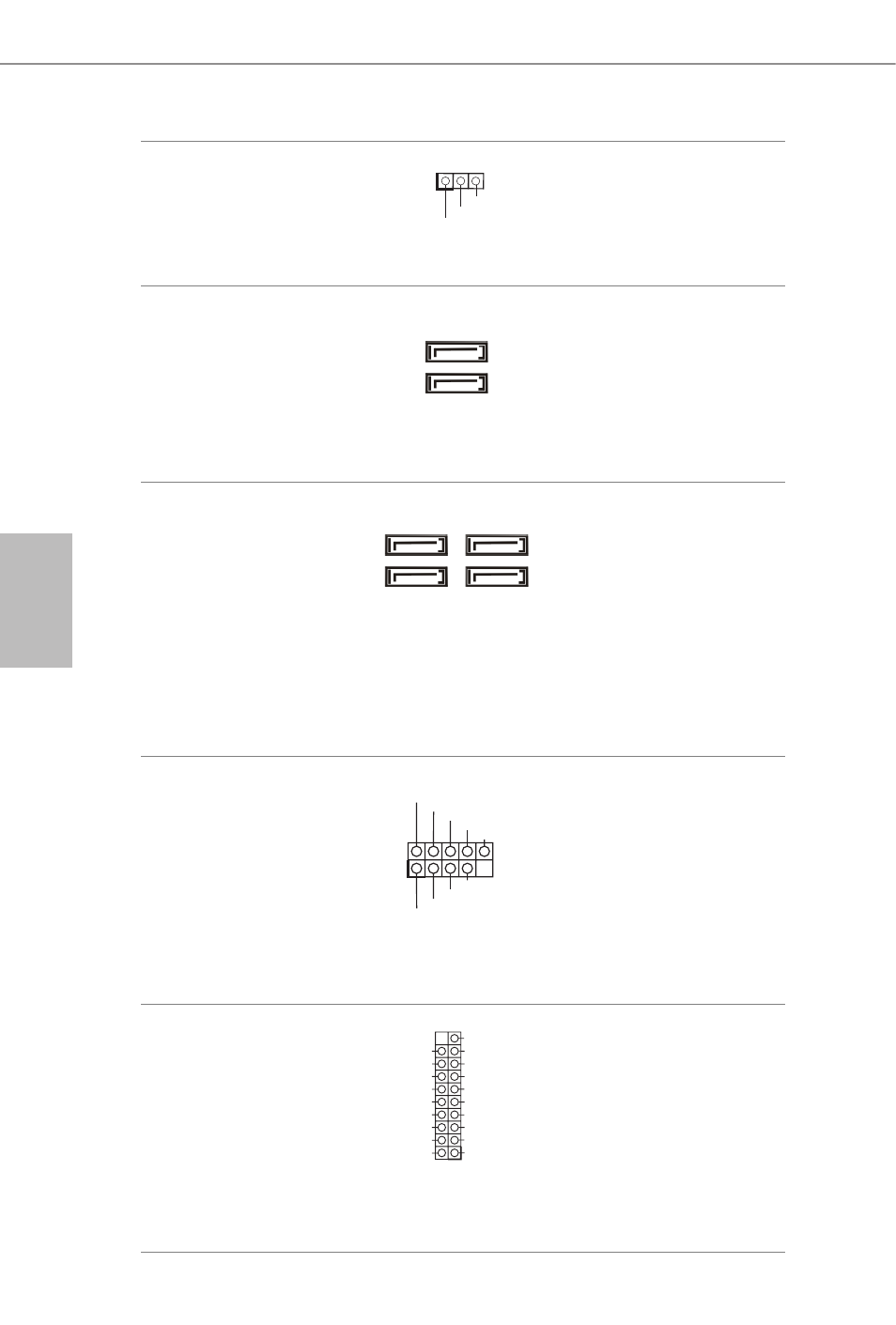

전원 LED 헤더
(3 핀 PLED1)
(1 페이지 , 15 번 항목 참조 )
시스템 전원 상태를 나
타내려면 섀시 전원
LED 를 이 헤더에 연
결하십시오
.
시리얼 ATA2 커넥터
(SATA2_0:
1 페이지 , 7 번 항목 참조 )
(SATA2_1:
1 페이지 , 8 번 항목 참조 )
이들 두 개의 SATA2
커넥터는 최대 3.0 Gb/
s 데이터 전송 속도를
제공하는
내부 저장
장치용 SATA 데이터
케이블을 지원합니다 .
시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 9 번 항목 참조 )
(SATA3_1:
1 페이지 , 14 번 항목 참조 )
(SATA3_2:
1 페이지 , 11 번 항목 참조 )
(SATA3_3:
1 페이지 , 10 번 항목 참조 )
이들 네 개의 SATA3
커넥터는 최대 6.0 Gb/
s 데이터 전송 속도를
제공하는
내부 저장
장치용 SATA 데이터
케이블을 지원합니다 .
USB 2.0 헤더
(9 핀 USB4_5)
(1 페이지 , 18 번 항목 참조 )
(9 핀 USB6_7)
(1 페이지 , 17 번 항목 참조 ) I/O 패널에 USB 2.0 포
트
두 개가 탑재되어
있을 뿐 아니라 마더
보드에 헤더 두 개가
탑재되어 있습니다 .
각 USB 2.0 헤더는 포
트 두 개를 지원할 수
있습니다 .
USB 3.0 헤더
(19 핀 USB3_2_3)
(1 페이지 , 6 번 항목 참조 ) I/O 패널에 USB 3.0 포
트
네 개가 탑재되어
있을 뿐 아니라 마더
보드에 헤더 한 개가
탑재되어 있습니다 .
각 USB 3.0 헤더는 포
트 두 개를 지원할 수
있습니다 .
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_1
SATA3_3
SATA3_2
SATA2_0
SATA2_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
