58
Italiano
Italiano
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

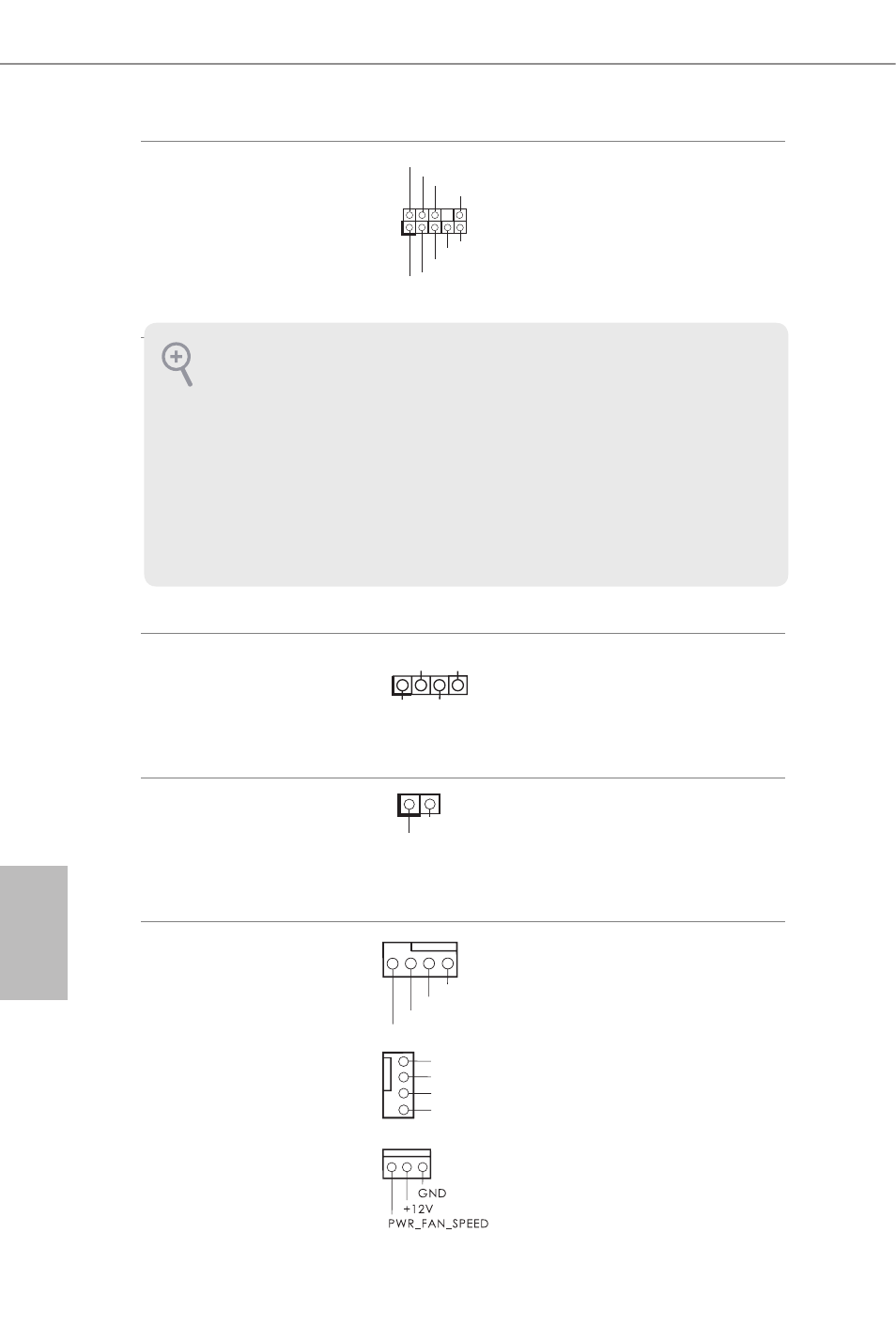

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 24) Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 20) Collegare l'altoparlante
dello chassis a questo
header.
Connettore uscita SPDIF
(SPDIF_OUT1 a 2 pin)
(vedere pag. 1, n. 23) Collegare il connettore
SPDIF_OUT di una scheda
VGA HDMI a questo
header con un cavo.
Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 12)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 25)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il filo nero al pin di terra.
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
SPDIFOUT
GND
1
