B85 Pro4
37
Deutsch

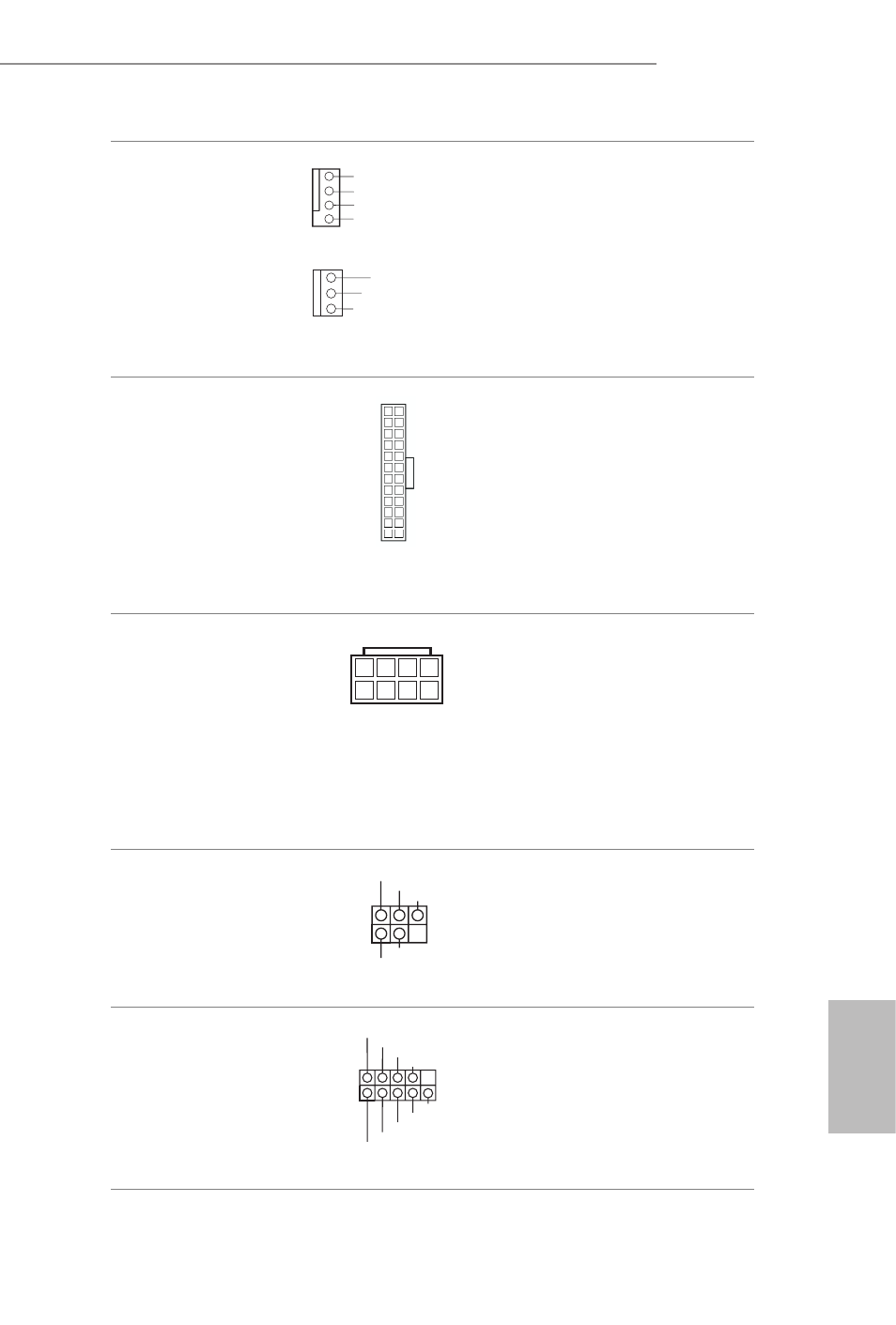

CPU-Lüfteranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 26)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 27)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüfteranschluss (lautloser
Lüfter). Falls Sie einen
3-poligen CPU-Lüfter
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5) Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 2) Dieses Motherboard bietet
einen 8-poligen ATX-
12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.
Infrarotmodul-Stiftleiste
(5-polig, IR1)
(siehe S. 1, Nr. 19) Diese Stiftleiste unterstützt
ein optionales kabelloses
Infrarotmodul zum Übertragen
und Empfangen.
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 22) Diese COM1-Stiftleiste
unterstützt ein Modul für
serielle Ports.
GND
+ 12V
CPU_FAN_SPEED
5
1
8
4
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
