48
Fr
ançais
Français

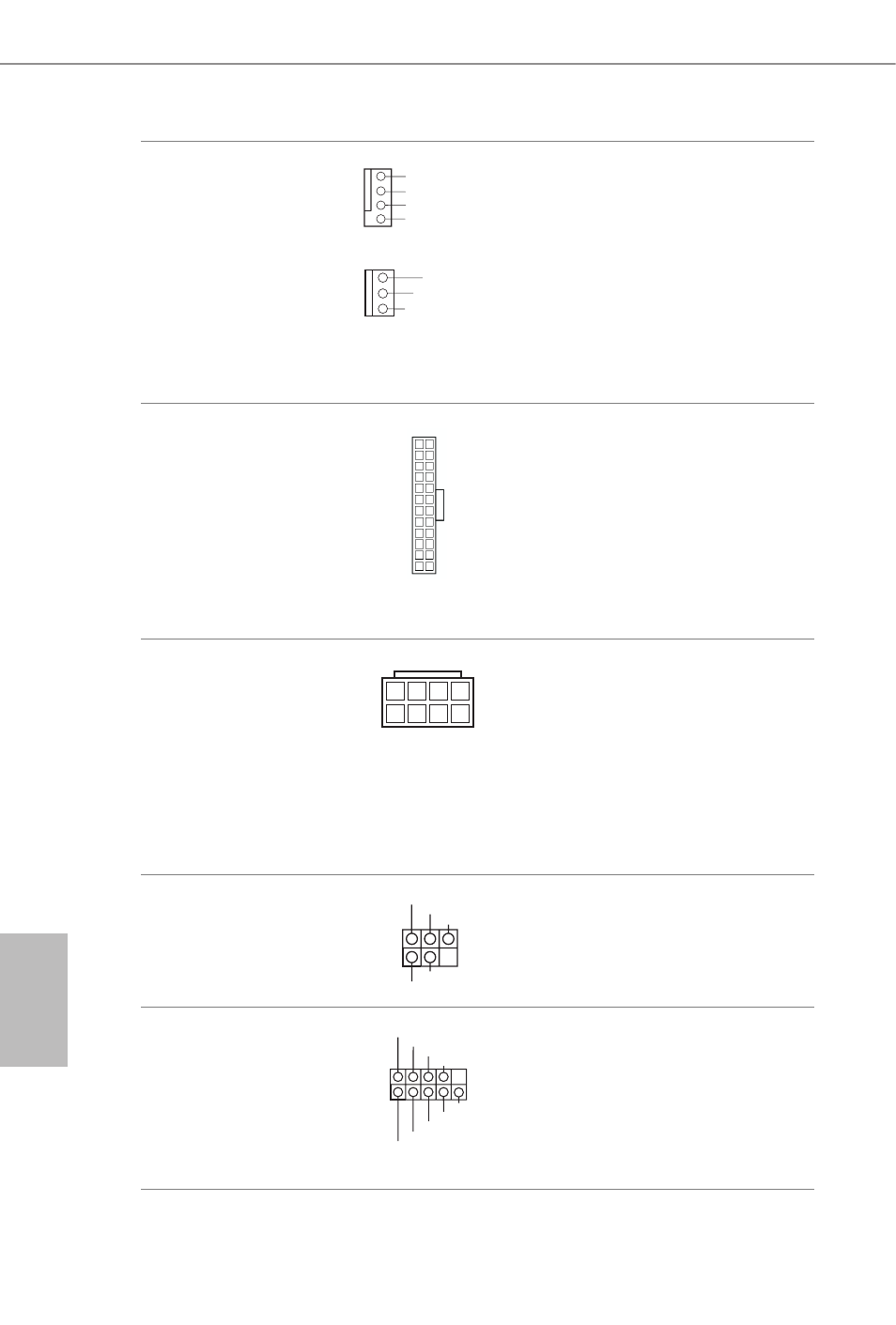

Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 26)
(CPU_FAN2 à 3 broches)
(voir p.1, No. 27)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broch-
es. Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 5) Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez effectuer
les branchements sur la
Broche 1 et la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 2) Cette carte mère est dotée
d’un connecteur d’ali-
mentation ATX 12V à
8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez effectuer
les branchements sur la
Broche 1 et la Broche 5.
Embase pour module
infrarouge
(IR1 à 5 broches)
(voir p.1, No. 19) Cette embase prend en charge un
module sans-fil d’émission et de
réception infrarouge optionnel.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 22) Cette embase COM1 prend
en charge un module de
port série.
GND
+ 12V
CPU_FAN_SPEED
5
1
8
4
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
