ASRock B85 Pro4 - Manual (Page 71)

B85 Pro4
69
Español
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

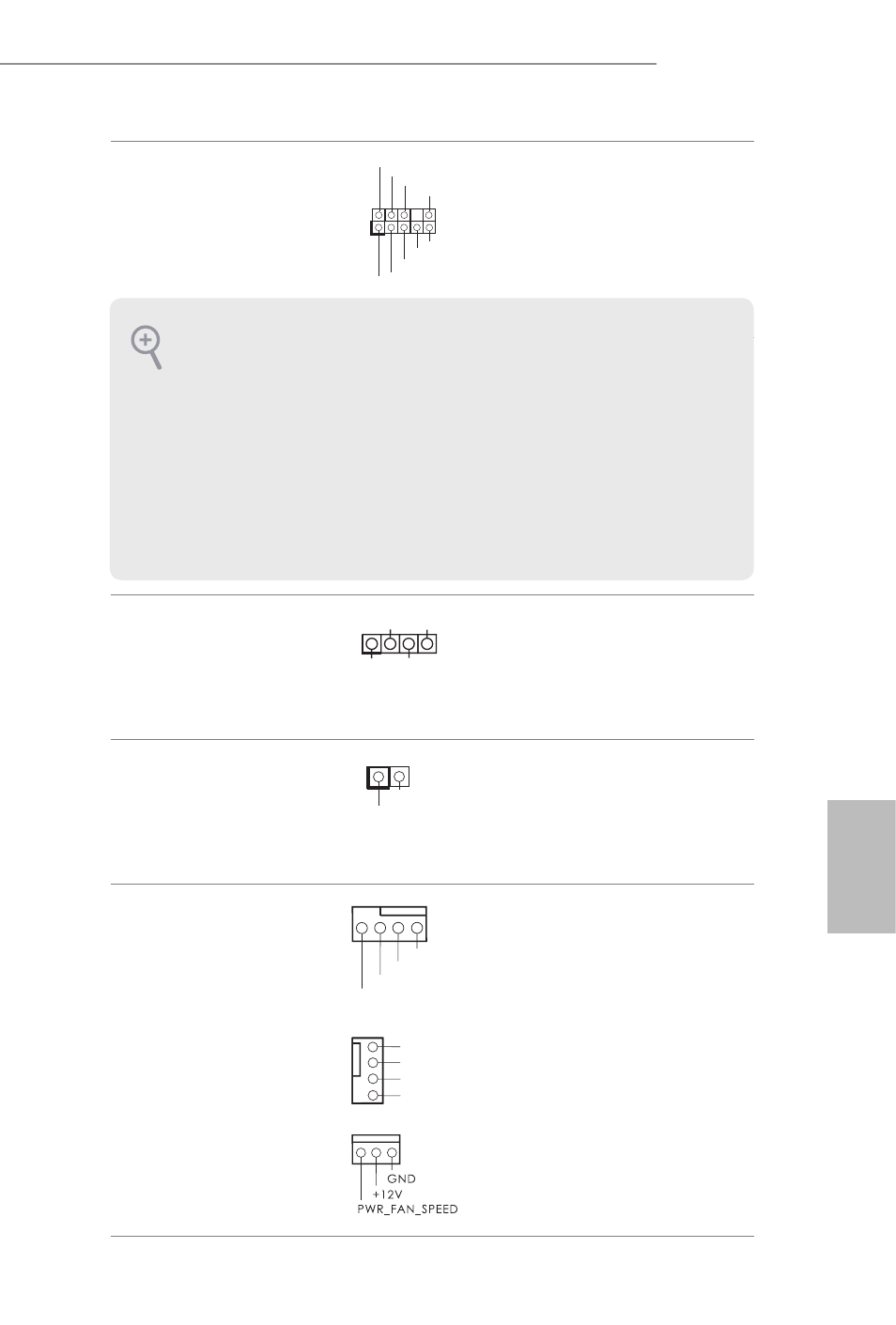

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 24) Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
Cabezal de altavoces del
chasis
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 20) Conecte el altavoz del
chasis a este cabezal.
Conector de salida SPDIF
(SPDIF_OUT1 de 2 pines)
(consulte la pág.1, N.º 23) Conecte el conector
SPDIF_OUT de una tarjeta
VGA HDMI a este cabezal
con un cable.
Conectores del ventilador
de alimentación y del
chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 12)
(CHA_FAN2 de 3 pines)
(consulte la pág.1, N.º 25)
(PWR_FAN1 de 3 pines)
(consulte la pág.1, N.º 1)
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguien-
do los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (FrontMic) en el pan-
el de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
SPDIFOUT
GND
1
