B85 Pro4
57
Italiano
Italiano

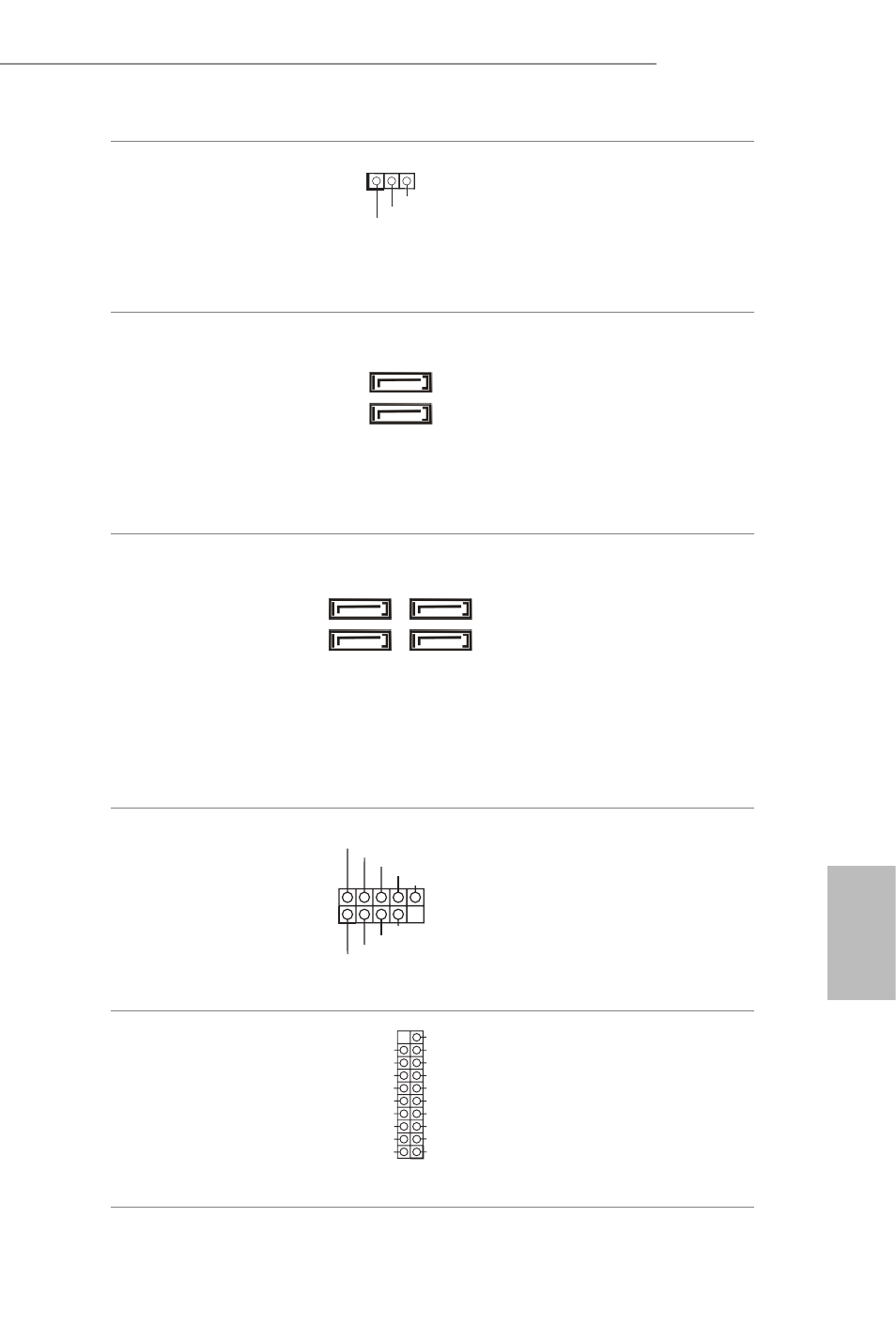

Header LED di
alimentazione
(PLED1 a 3 pin)
(vedere pag. 1, n. 15) Collegare il LED di
alimentazione chassis a
questo header per indicare
lo stato di alimentazione
del sistema.
Connettori Serial ATA2
(SATA2_0:
vedere pag.1, n. 7)
(SATA2_1:
vedere pag.1, n. 8) Questi due connettori
SATA2 supportano i cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a 3,0
Gb/s.
Connettori Serial ATA3
(SATA3_0:
vedere pag.1, n. 9)
(SATA3_1:
vedere pag.1, n. 14)
(SATA3_2:
vedere pag.1, n. 11)
(SATA3_3:
vedere pag.1, n. 10) Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a 6,0
Gb/s.
Header USB 2.0
(USB4_5 a 9 pin)
(vedere pag. 1, n. 18)
(USB6_7 a 9 pin)
(vedere pag. 1, n. 17) Oltre alle due porte USB
2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_2_3 a 19 pin)
(vedere pag. 1, n. 6) Oltre alle quattro porte
USB 3.0 sul pannello I/O,
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_1
SATA3_3
SATA3_2
SATA2_0
SATA2_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
