ASRock B85 Pro4 - Manual (Page 103)

B85 Pro4
101
Türk
çe
Türk
çe

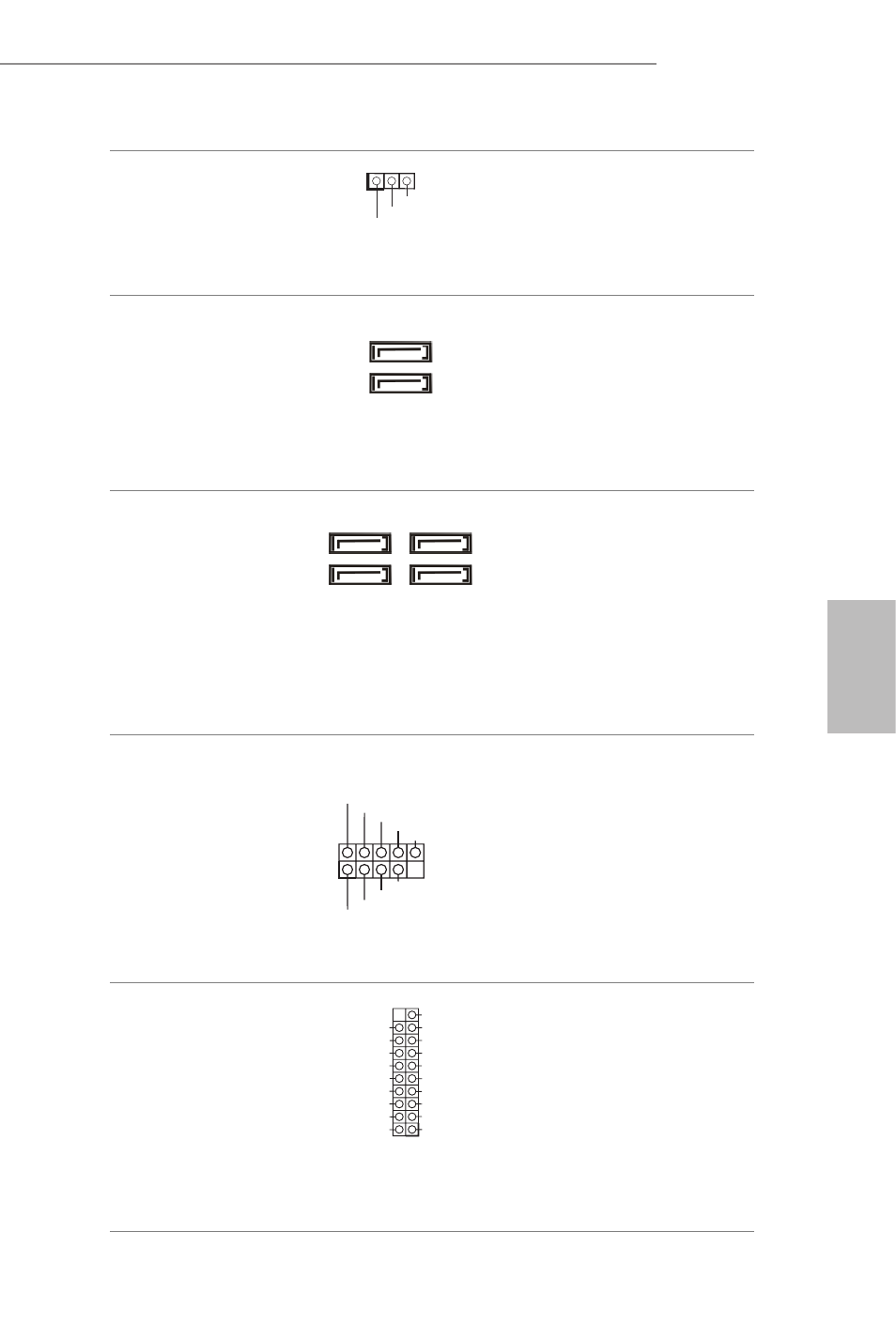

Güç LED Bağlantısı
(3-pin PLED1)
(bkz. sf.1, No. 15) Sistemin güç durumunun
belirtilmesi için lütfen
güç LED'ini bu bağlantıya
takın.
Seri ATA2 Bağlayıcıları
(SATA2_0:
bkz. sf.1, No. 7)
(SATA2_1:
bkz. sf.1, No. 8) Bu iki SATA2 bağlayıcısı,
veri aktarım hızı 3,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. sf.1, No. 9)
(SATA3_1:
bkz. sf.1, No. 14)
(SATA3_2:
bkz. sf.1, No. 11)
(SATA3_3:
bkz. sf.1, No. 10)
Bu dört SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB4_5)
(bkz. sf.1, No. 18)
(9-pin USB6_7)
(bkz. sf.1, No. 17) Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
2.0 bağlantı noktasının
yanı sıra, iki adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantıları
(19-pin USB3_2_3)
(bkz. sf.1, No. 6) Bu anakart üzerinde, I/O
paneli üzerindeki dört USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_1
SATA3_3
SATA3_2
SATA2_0
SATA2_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
