B85 Pro4

59

Italiano

Italiano

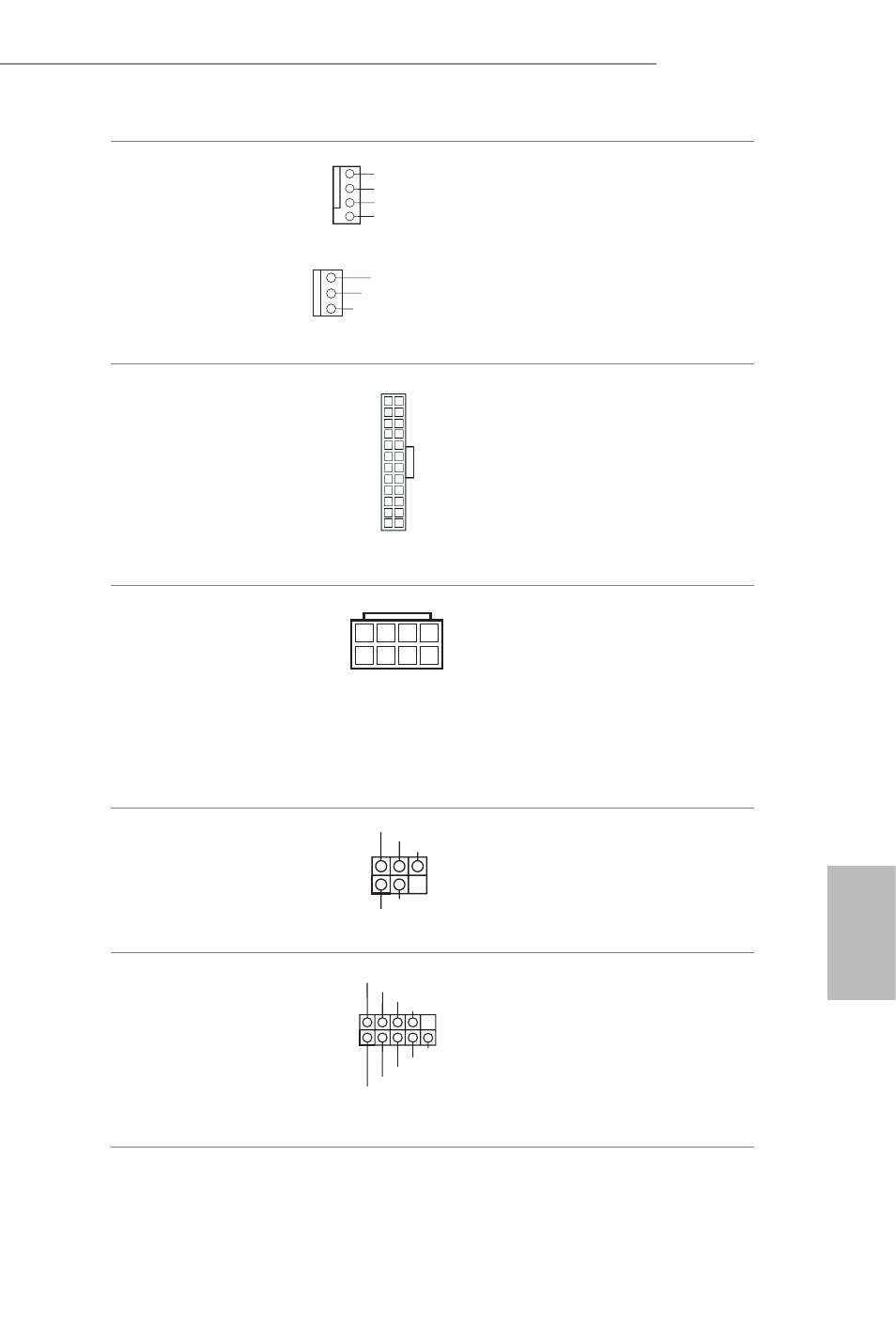

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 26)

(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 27)

Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare
una ventola della CPU a 3
pin, collegarla al pin 1-3.

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 5)

Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.

Connettore di
alimentazione ATX da 12
V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 2)

Questa scheda madre è
dotata di un connettore
di alimentazione ATX da
12 V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.

Header modulo infrarossi
(IR1 a 5 pin)
(vedere pag. 1, n. 19)

Questo header supporta un
modulo infrarossi di trasmissione
e ricezione wireless opzionale.

Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 22)

Questo header COM1
supporta un modulo di
porta seriale.

GND

+ 12V

CPU_FAN_SPEED

5

1

8

4

12

1

24

13

GND

IRRX

DUMMY

+5VSB

IRTX

1

CCTS#1

RRTS#1

DDSR#1

DDTR#1

RRXD1

GND

TTXD1

DDCD#1

1

RRI#1

GN D

+ 12V

CPU_FAN_SPEED
FAN_SPEED_CONTROL

1
2
3
4
