TROUBLESHOOTING & REPAIR

F-27

F-27

MULTI-WELD 350

Retur

n to Section TOC

Retur

n to Section TOC

Retur

n to Section TOC

Retur

n to Section TOC

Retur

n to Master TOC

Retur

n to Master TOC

Retur

n to Master TOC

Retur

n to Master TOC

MUL

TI-WELD 350

LINCOLN

ELECTRIC

AMPS

VOL

TS

A

V

ELECTRODE

INPUT

WORK

CHOPPER TECHNOLOGY

COPPER
CAPACITOR
NEGATIVE
STRAP
LEADS
#X1
#X4
#401
#401A

+

-

REMOVE CASE
BACK PANEL
TO ACCESS
HEAT SINK
TEST POINT
(4 SCREWS)

DIODE
D5

COPPER
CAPACITOR
POSITIVE
STRAP

1 2 3

4 5 6

P45/45A

CLAMP

BRACKET

IGBT
HEAT
SINK

DIODE
MODULE
D3

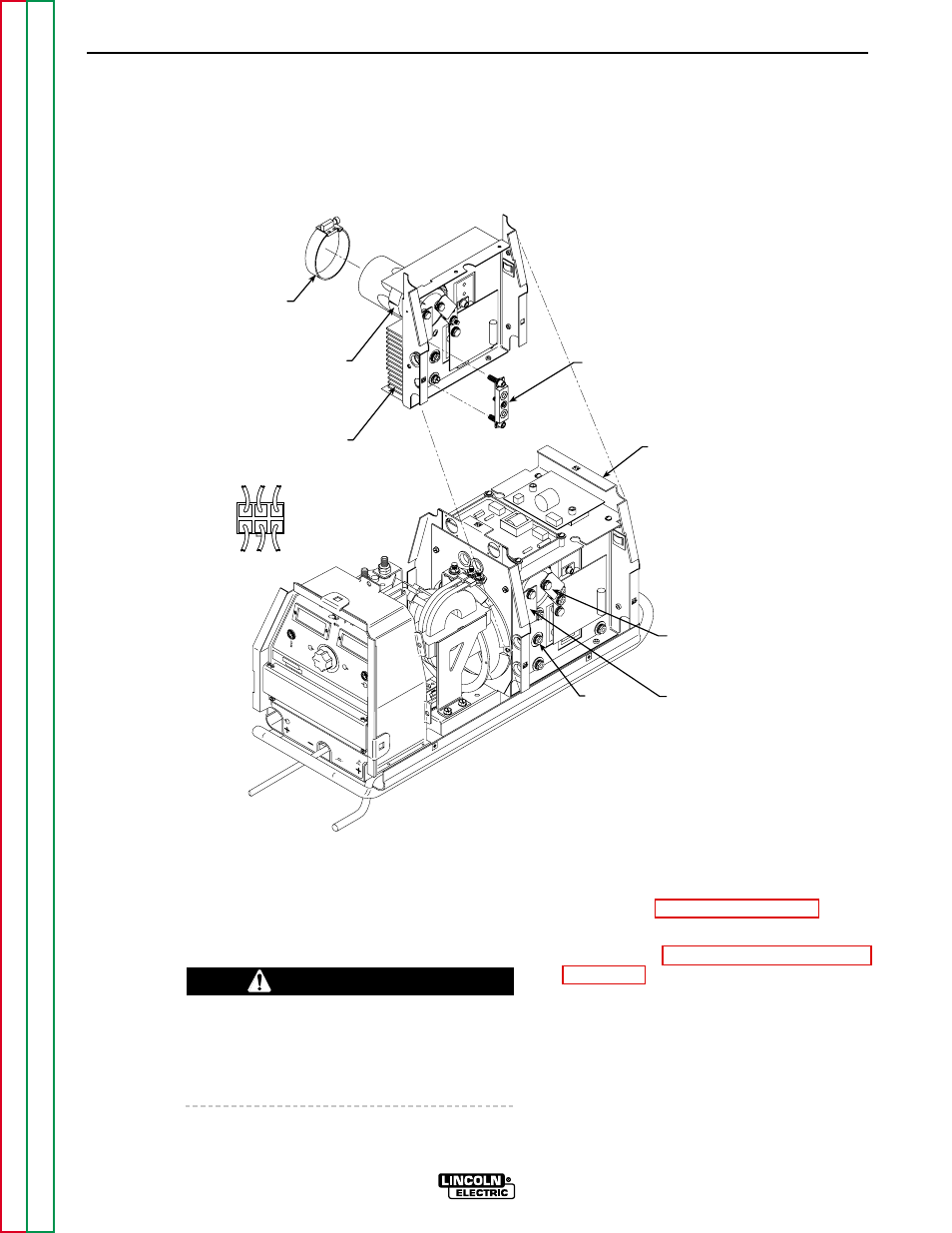

FIGURE F.6 – POWER MODULE ASSEMBLY DETAILS

CHOPPER PC BOARD INPUT VOLTAGES AND

RESISTANCE TEST (CONTINUED)

TEST PROCEDURE

1.

Set the CC/CV power switch to OFF.

2.

Remove input power to the machine.

ELECTRIC SHOCK can kill.

Disconnect input power before removing the
case cover and performing tests or making
repairs to the machine.

3.

Perform the Case Cover Removal proce-
dure.

4.

Perform the Power Module Capacitor
Discharge
procedure.

WARNING
