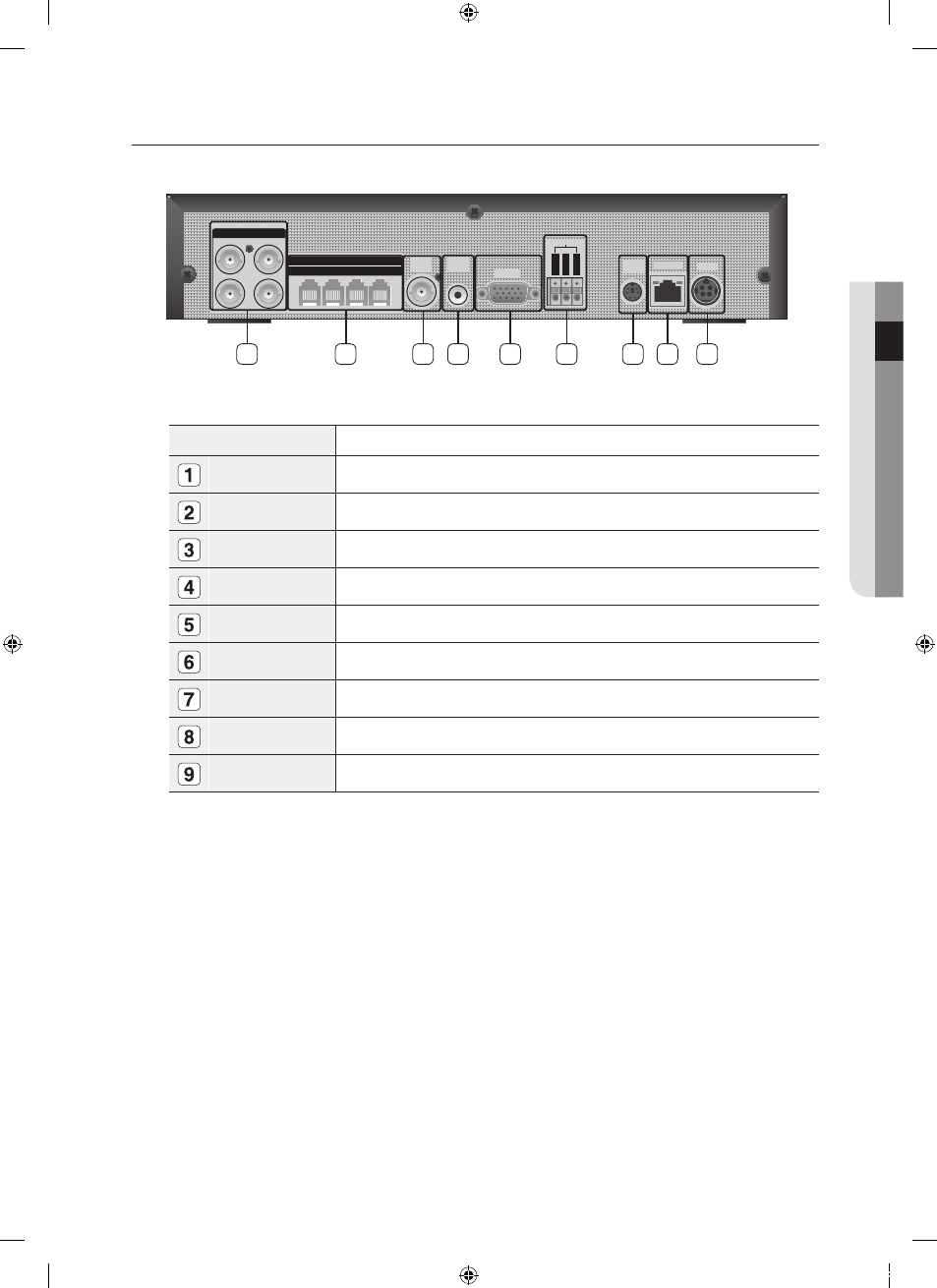

nOMBRES dE COMpOnEnTES Y FUnCIOnES (pARTE pOSTERIOR)
nombres de componentes Funciones
VIdEO In Puerto de entrada de señal de video compuesto (conector tipo BNC).
CAMERA In Puerto RJ-11 para entrada de cámara.
VIdEO OUT Puerto de salida de señal de video compuesto (conector tipo BNC).
AUdIO OUT Puerto de salida de señal de audio (toma RCA).
VgA OUT Puerto de salida de video para salida de video en monitor VGA.
AlARM OUT Puerto de salida de alarma
pS/2 MOUSE Puerto de conexión de mouse tipo PS/2.
nETWORK
Puerto RJ-45 para conexión de red.
EnTRAdA CC (dC12V) Puerto de conexión de alimentación para adaptador de 12V/4A
CH1
CH2
CH3
CH4
1 2 3 4
VIDEO IN
CAMERA IN
ALARM OUT
NO NC COM
VIDEO
OUT
AUDIO
OUT
VGA OUT
PS/2
MOUSE NETWORK DC 12V
