8.4. GPIO programming examples
8.4.1 GPIO Plus PWC shutter
Example: 20µs unit pulse width exposure control (PWC). Pixel clock is 33.75MHz.
675 clocks (775-100) equal 20µs. These are the settings for Imager 1. For Imager 2,
trigger 2-0 should be set in the same manner.
Address
Register
Value
0xA040
Trigger Mode
2 = PWC (Pulse Width Control)
0xB090
Pulse Generator 0 Selector
4 =OPT IN 1
0xB000
Clock Choice
1 = Pixel Clock (33.75MHz)
0xB004
Counter Dividing Value
0 = Pass through
0xB008
Length Counter 0
1000 Clocks
0xB00C
Start point Counter 0(1)
100 Clocks
0xB010
Start point Counter 0(2)
1
0xB014
End point Counter 0
775 Clocks
0xB018
Counter Clear 0
4 = Rising Edge Clear
0xB060
CAMERA TRIGGER Selector
16 = pulse generator 0
0xB090
Pulse Generator 0 Selector
4 =OPT IN 1

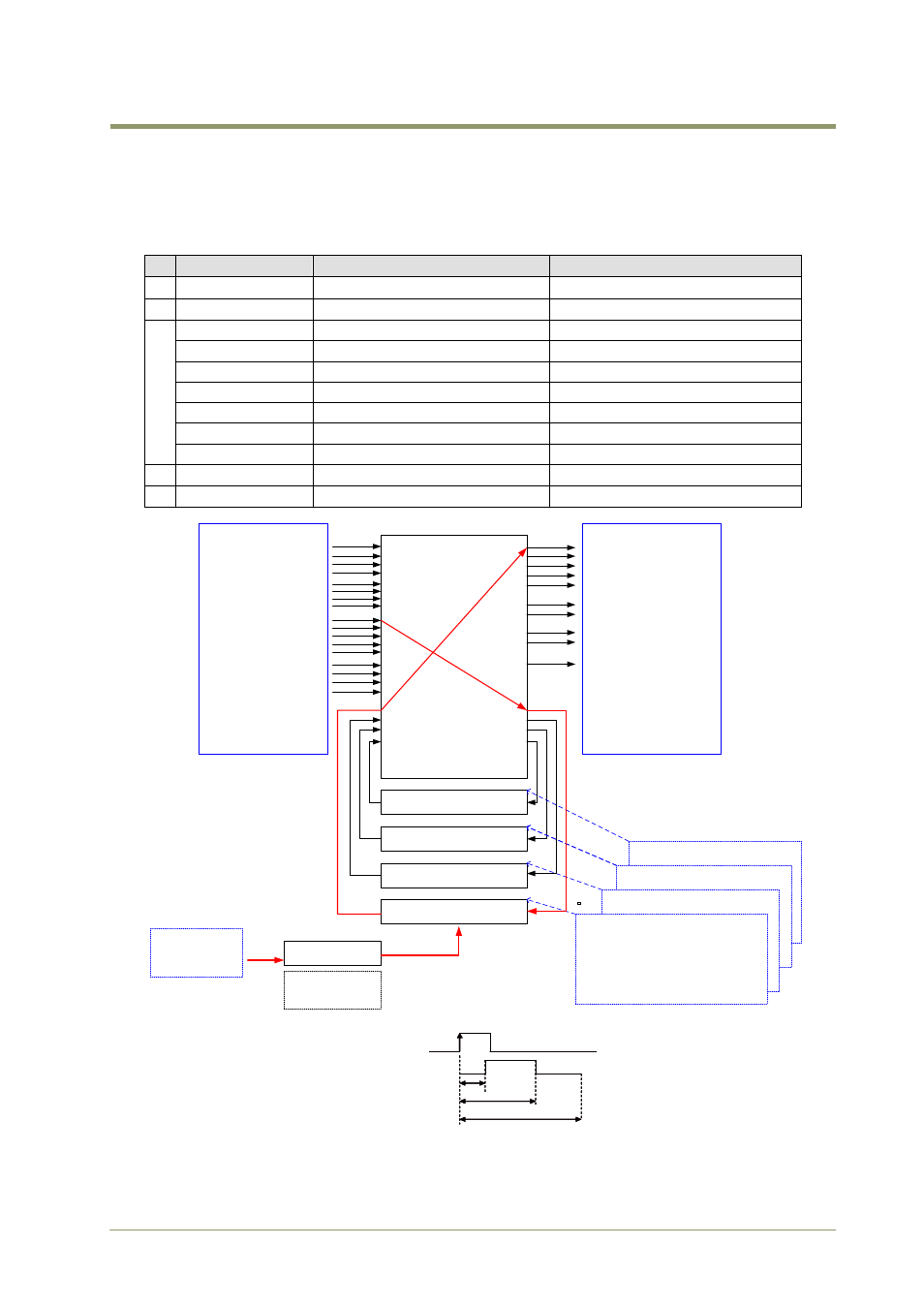

Fig.14 Pulse Generator Timing Example 1
