95
Televisor con Pantalla LCD de 42" Insignia NS-42LCD
www.insignia-products.com

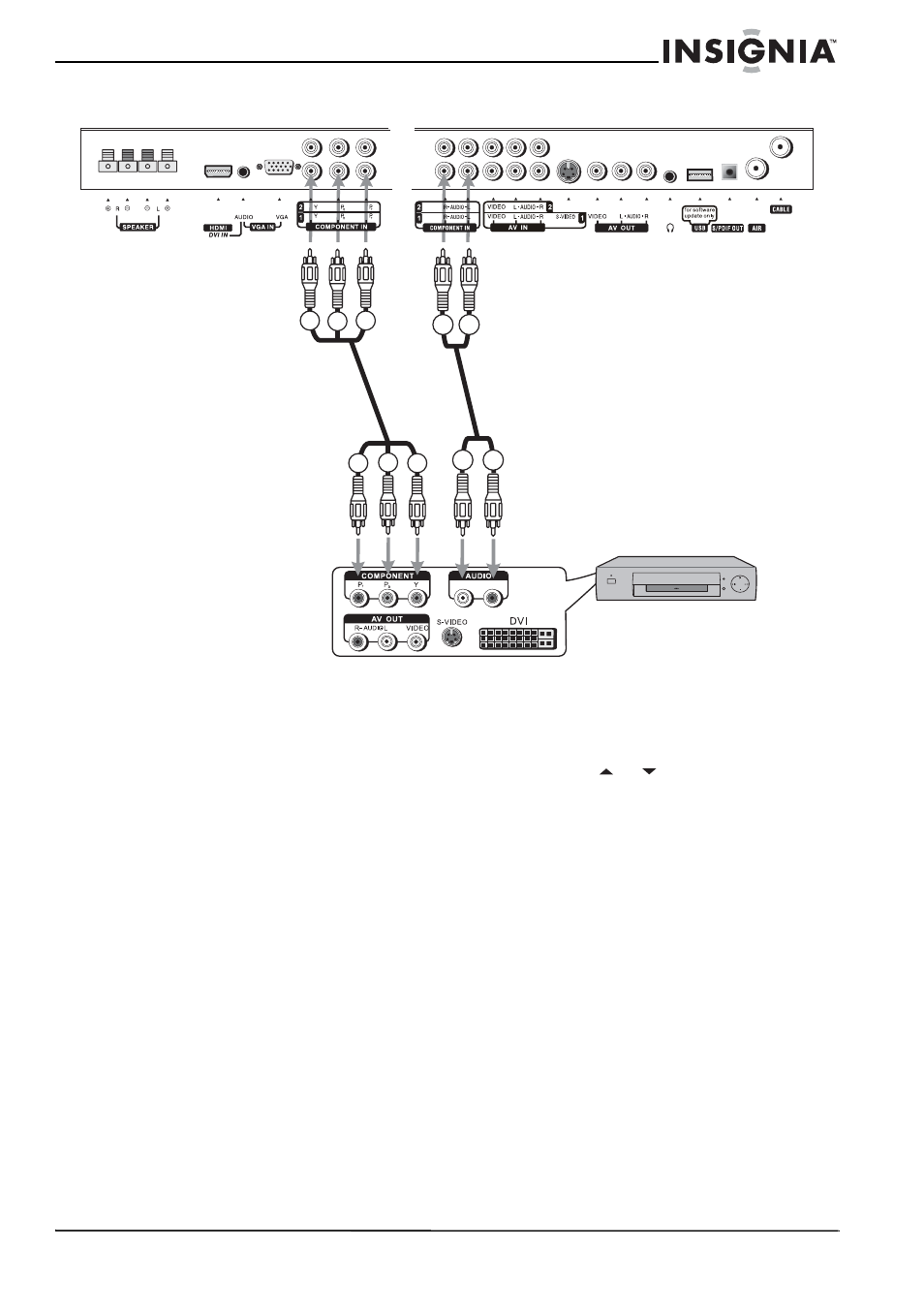

Conexión de video de componentes
El color en componentes provee las señales de
luminancia y color por canales separados, lo
que provee el video más claro y nítido disponible
para su televisor.
Para conectar un equipo usando video de
componentes:
1 Conecte el cable de video de componentes a
los conectores de entrada Y, Pb y Pr en el
televisor.
2 Conecte el cable a los conectores de salida
Y, Pb y Pr en el equipo.
3 Conecte el cable de audio a los conectores
de entrada de AUDIO en el televisor y a los
conectores de salida de AUDIO del equipo
externo.
Para reproducir video de componentes
desde un equipo externo:
1 Encienda su televisor y presione INPUT
(Entrada). Se abrirá el menú INPUT SELECT
(Selección de Entrada).
2 Presione o para seleccionar
Component1 o Component2 y luego
presione OK (Aceptar) para confirmar
3 Encienda su equipo externo y póngalo en el
modo correcto. Refiérase a la guía del
usuario del equipo para obtener más
información.
L-Audio-R
V R A
B=Blanco (Audio Izq.)
R=Rojo (Audio Der. o Componente de video Pr)
V=Verde (Componente de video Y)
A=Azul (Componente de video Pb)
R V A
R B
B R
Cable de
video
Cable de
audio
Equipo con video de
componentes
