Téléviseur ACL de 42 po Insignia NS-42LCD
www.insignia-products.com

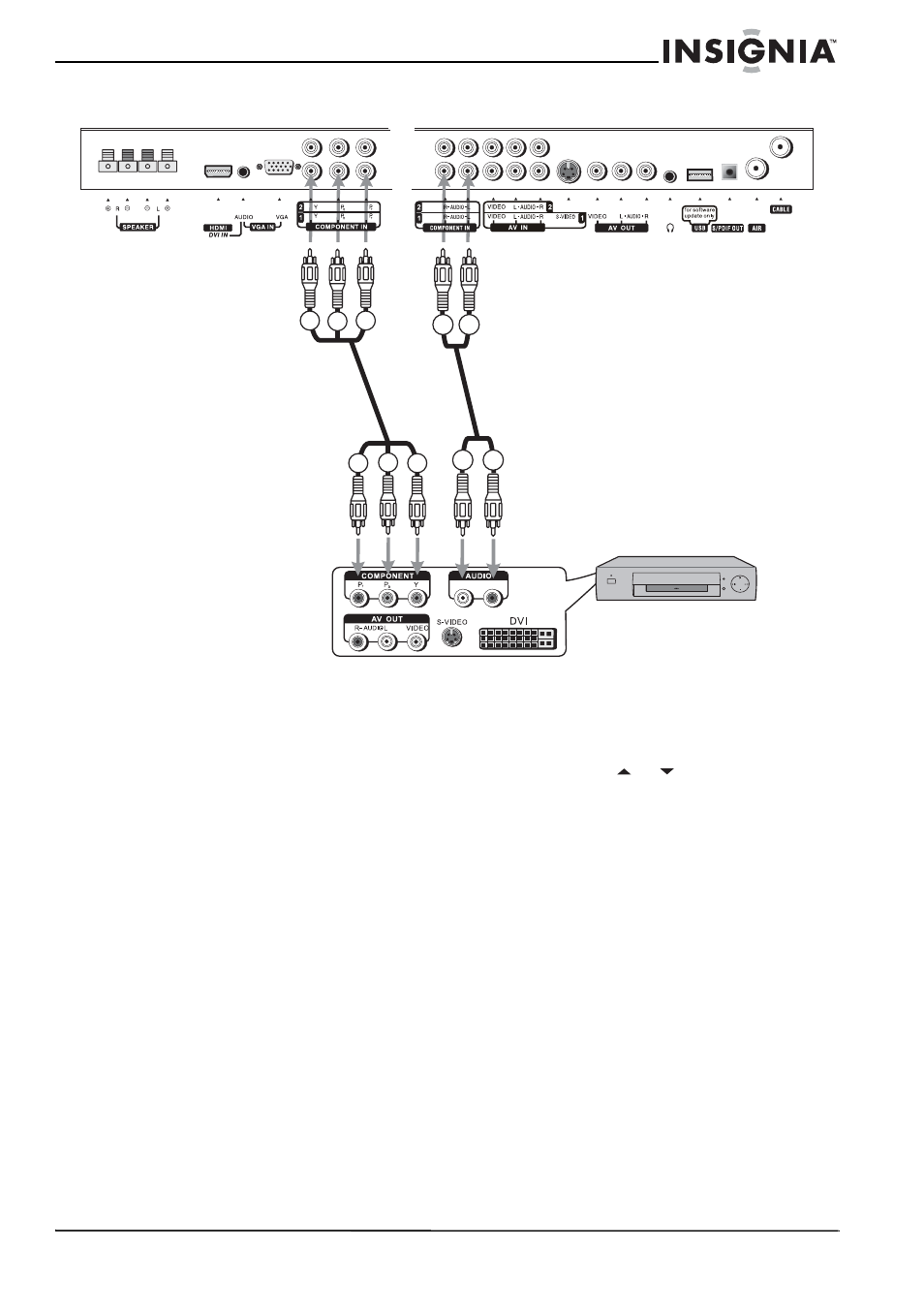

Connexion d’une vidéo à composantes
La couleur des composantes fournit les signaux
de la luminance et de la couleur sur des canaux
séparés, ce qui donne la vidéo la plus claire et
nette disponible pour le téléviseur.
Pour connecter un périphérique en utilisant
la vidéo à composantes :
1 Connecter le câble de la vidéo à
composantes aux prises d’entrée Y, Pb et Pr
du téléviseur.
2 Connecter le câble aux prises de sortie Y, Pb
et Pr du périphérique.
3 Connecter le câble audio aux prises d’entrée
AUDIO du téléviseur et aux prises de sortie
AUDIO du périphérique.
Pour utiliser la vidéo à composantes d’un
périphérique :
1 Mettre le téléviseur sous tension, puis
appuyer sur INPUT (Entrée). Le menu INPUT
SELECT (Sélection de l’entrée) s’affiche.
2 Appuyer sur ou pour sélectionner
Component1 ou Component2, puis
appuyer sur OK pour confirmer.
3 Mettre le périphérique sous tension et le
régler sur le mode correct. Voir le guide de
l’utilisateur du périphérique pour plus
d’informations.
L-Audio-R
G R B
W = Blanc (Audio gauche)
R = Rouge (Audio D ou vidéo à
composante Pr)
G = Vert (Vidéo à composantes Y)
B = Bleu (Vidéo à composantes Pb)
R G B
R W
W R
Câble
vidéo Câble
audio
Périphérique avec vidéo à
composantes
