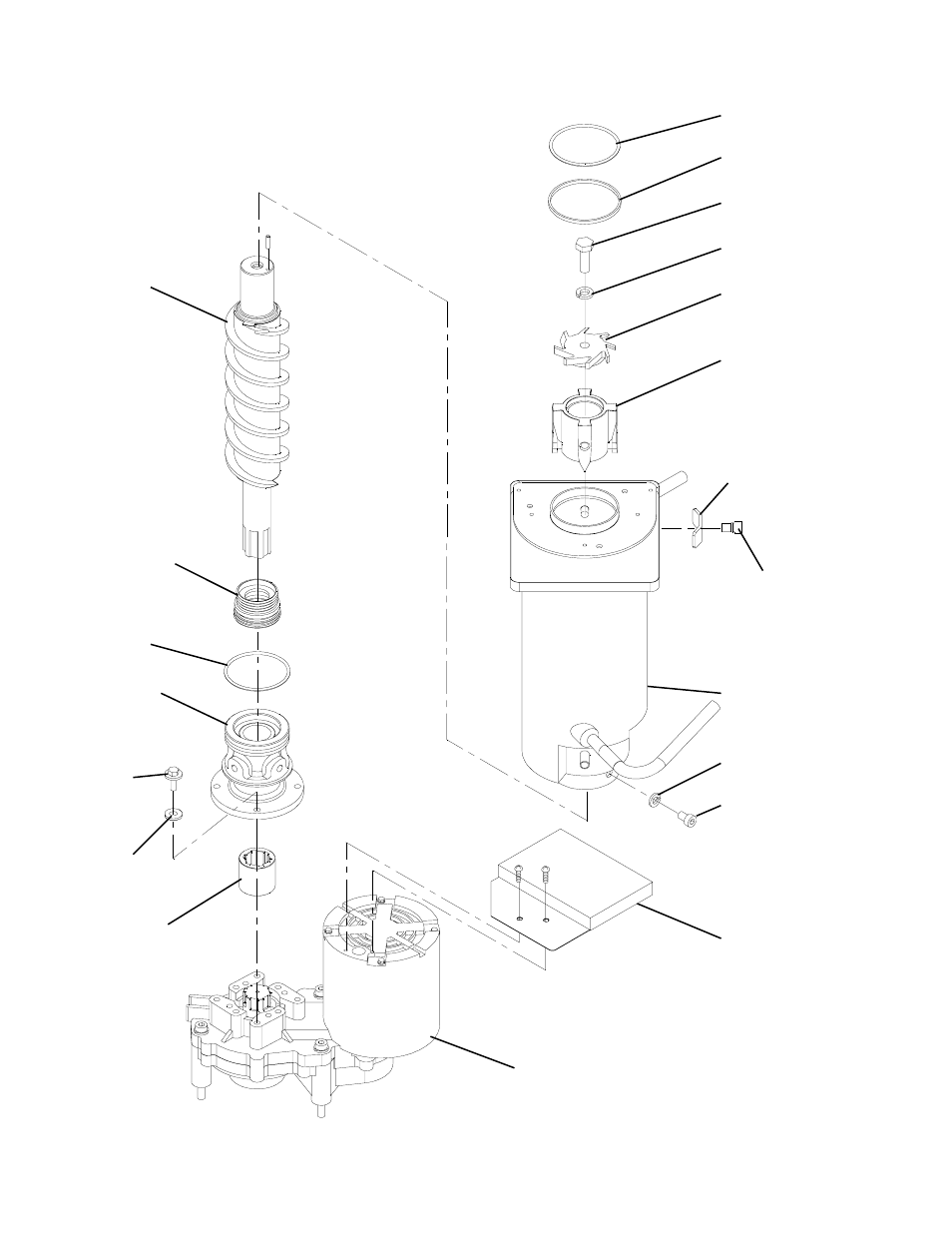

Auger

Mechanical
Seal

O-ring

Bearing
- Lower

Bolt

Washer

Coupling
- Spline

Rubber O-ring

Nylon Ring

Bolt

Washer

Cutter

Extruding
Head

Washer

Socket Head
Cap Screw

Evaporator

Washer

Socket Head
Cap Screw

Barrier

Gear Motor
