78
paSo 2 DE ENSAMBLAjE: eX-78
* Este paso es sólo para el modelo EX-78.
* Para los modelos CE5.1, EX-58, EX-68 y gS1050E
siga al PASO 3 de ensamblaje.
A Abra la bolsa de tornillerÍa 2.

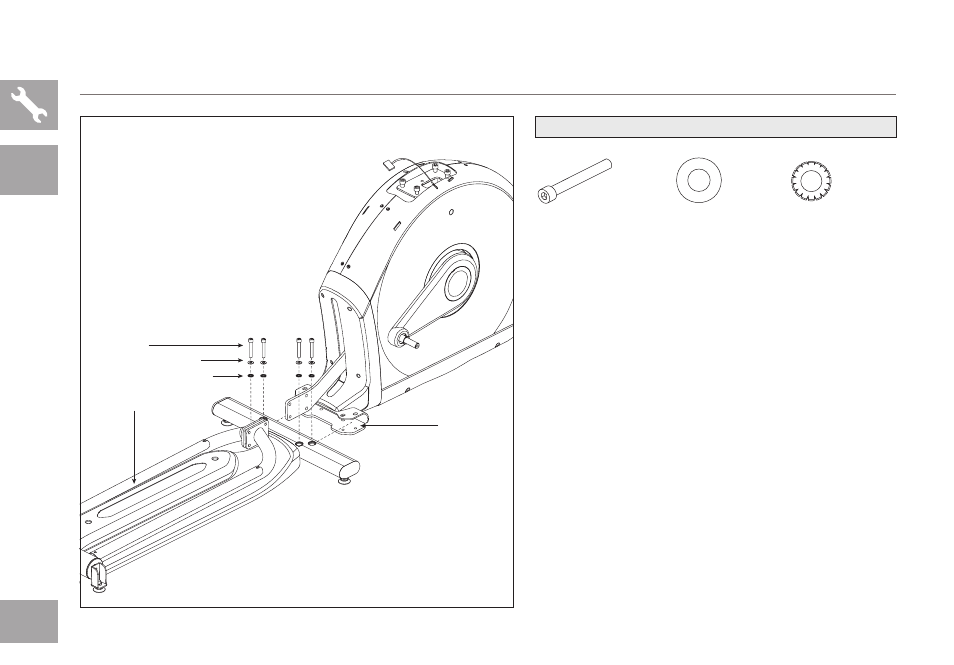

B Conecte el juego de rieles guÍa al bastidor
principal con 4 pernos (d), 2 arandelas
planas (e) y 4 arandelas dentadas (g).
ARANDELA
DENTADA (G)
15 mm
Cantidad: 4 ARANDELA
PLANA (E)
17 mm
Cantidad: 4 PERNO (D)
55 mm
Cantidad: 4
CONTENIDO DE la BolSa De tornillerÍa 2 (para los pasos A–B):
JUEGO DE RIELES GUÍA
PERNOS (D)
ARANDELAS PLANAS (E)
ARANDELAS DENTADAS (G)
BASTIDOR PRINCIPAL
EX-78
SÓlo eX-78
