Page 42
42

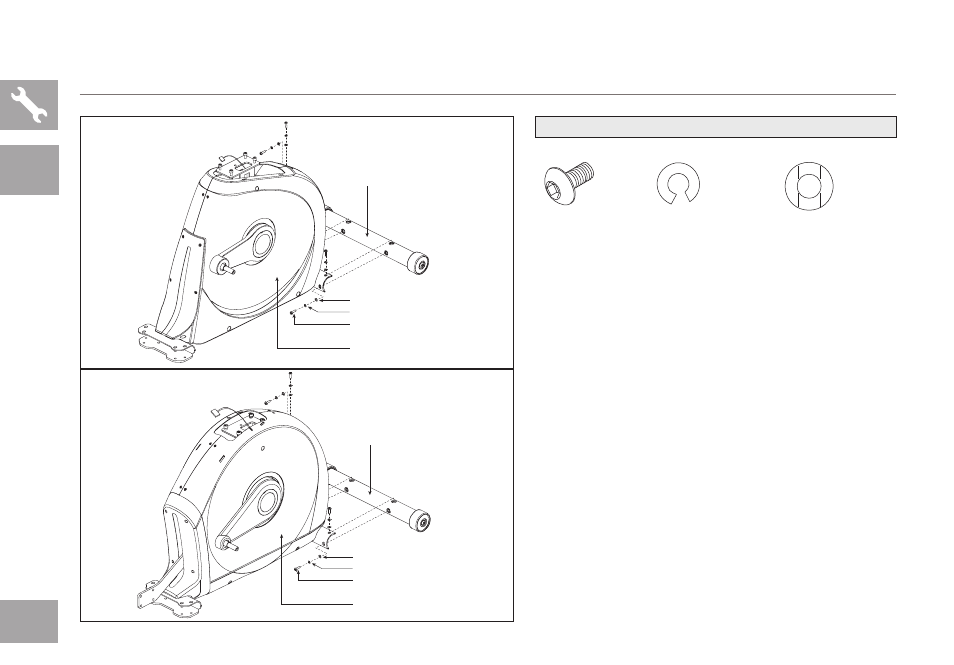

Étape 1 DE L’ASSEMBLAgE
A
Ouvrir le sachet de visserie 1.
B
Fixer le tube de stabilisation au bÂti
avec 4 boulons (a), 4 rondelles
Élastiques (b) et 4 rondelles en
arc (c).
BOULON (A)
30 mm
Quantité : 4
RONDELLE
ÉLASTIQUE (B)
15 mm
Quantité : 4
RONDELLE
EN ARC (C)
17 mm
Quantité : 4
CONTENU DU SacHet De ViSSerie 1 :
BOULONS (A)
RONDELLES ÉLASTIQUES (B)
RONDELLES EN ARC (C)
TUBE DE STABILISATION
BÂTI
BOULONS (A)
RONDELLES ÉLASTIQUES (B)
RONDELLES EN ARC (C)
TUBE DE STABILISATION
BÂTI
toUS
leS
MoDÈleS
eX-58 illUStrÉ
eX-78 illUStrÉ
