46

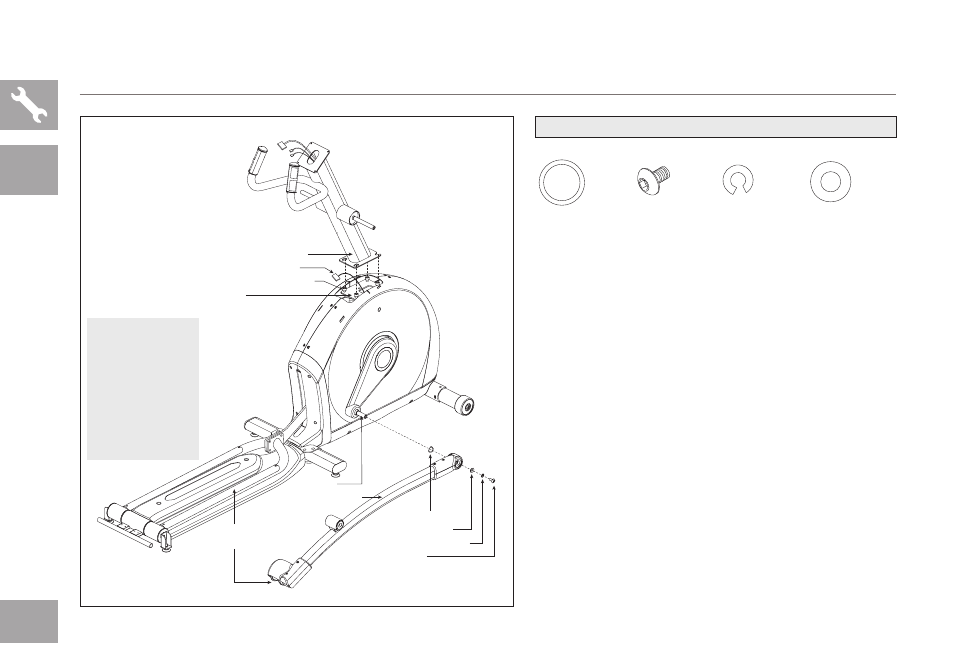

Étape 3 DE L’ASSEMBLAgE
toUS
leS
MoDÈleS
A Ouvrir le sachet de visserie 3.
B Tirer soigneusement les fils de la console
à travers le montant de console à l’aide
de la ligature qui se trouve dans le montant
de console.
C Fixer le montant de console au bÂti
avec les boulons prÉ-installÉs.
D glisser une rondelle ondulÉe (l) puis le
levier de pÉdale sur la manivelle (voir
figure). Faire reposer la roulette du levier
de pÉdale sur la glissiÈre.
E Fixer le levier de pÉdale à la manivelle
avec 1 rondelle plate (k), 1 rondelle
Élastique (b) et 1 boulon (m).
F Répéter les étapes E à F de l’autre côté de
l’exerciseur elliptique.
BOULON (M)
20 mm
Quantité : 2 RONDELLE
ÉLASTIQUE (B)
15 mm
Quantité : 2 RONDELLE
PLATE (K)
20 mm
Quantité : 2 RONDELLE
ONDULÉE (L)
22,5 mm
Quantité : 2
CONTENU DU SacHet De ViSSerie 3 :
RONDELLE PLATE (K)
RONDELLE ÉLASTIQUE (B)
BOULON (M)
RONDELLE ONDULÉE (L)
LEVIER DE PÉDALE
MANIVELLE
ROULETTE DU LEVIER DE PÉDALE
GLISSIÈRE
MONTANT DE CONSOLE
BOULONS PRÉ-INSTALLÉS
FILS DE LA CONSOLE
BÂTI
REMARQUE :
Veiller à ne
pincer aucun
des fils lors de
l’assemblage
du montant de
console.
eX-78 illUStrÉ
