Étape 8 de l’assemblage, Travail terminé – Horizon Fitness GS1050E User Manual
Page 51
51
toUS
leS
MoDÈleS
A
Ouvrir le sachet de visserie 8.
B
Fixer les fils de la console à la
console.
C
Ranger soigneusement les fils de la
console dans le montant de console
avant de fixer la console. Fixer la console
au montant de console avec 4
boulons (t).
D
Assembler les poignÉes d’eXercice
sur les leviers d’eXercice et aligner
l’encoche et l’ergot, en s’assurant que
les poignées et les leviers d’exercice sont bien
assemblées l’une à l’autre. Fixer les poignÉes
d’eXercice aux leviers d’eXercice avec
des vis de pression prÉ-fiXÉes.
E
Répéter l’étape D de l’autre côté.
TRAVAIL TERMINÉ.

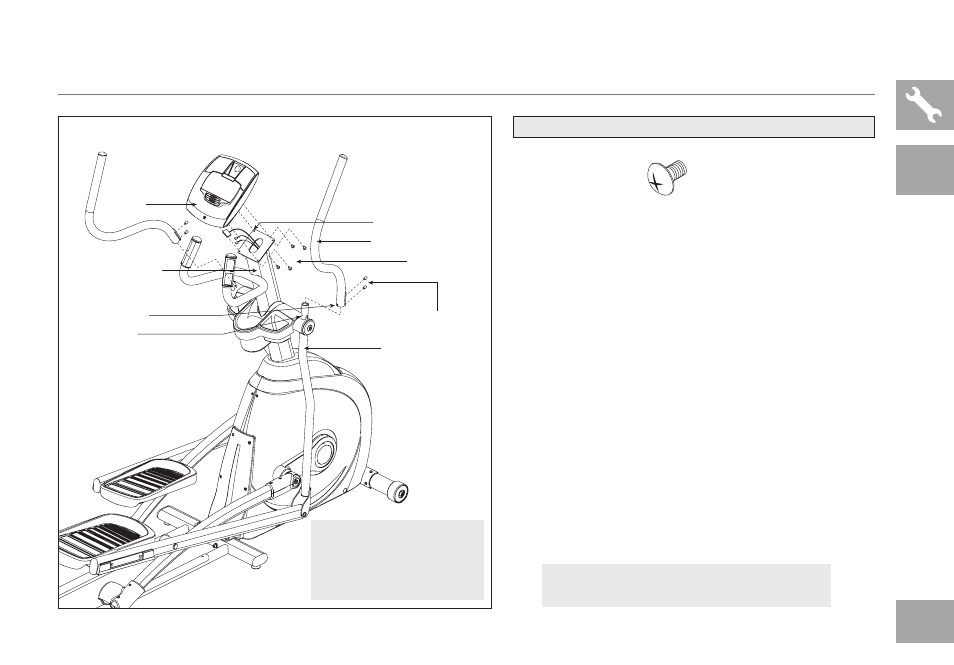

Étape 8 DE L’ASSEMBLAgE
BOULON (T)
10 mm
Quantité : 4
CONTENU DU SacHet De ViSSerie 8 :
ce5.1, eX-58 illUStrÉS
CONSOLE
MONTANT DE
CONSOLE
BOULONS (T)
POIGNÉE D’EXERCICE
FILS DE LA CONSOLE
LEVIER D’EXERCICE
VIS DE PRESSION
PRÉ-FIXÉES
ENCOCHE
ERGOT
REMARQUE : Veiller à
ne pincer aucun des fils
lors de l’assemblage de
la console.
