Étape 2 DE L’ASSEMBLAgE : ce5.1, eX-58, eX-68, GS1050e
* Cette étape ne concerne que les modèles CE5.1,
EX-58, EX-68 et gS1050E.
A
Ouvrir le sachet de visserie 2.
B

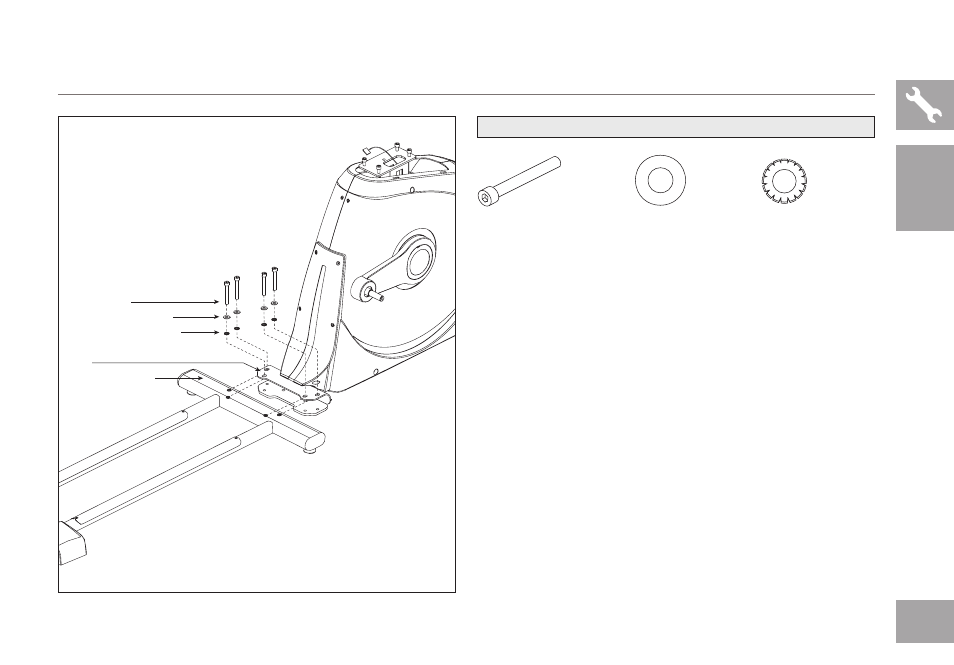

Aligner le jeu de glissiÈres et le bÂti
(voir figure).
C
Fixer le jeu de glissiÈres au bÂti avec
4 boulons (d), 4 rondelles plates (e) et
4 rondelles dentÉes (g).
RONDELLE
DENTÉE (G)
15 mm
Quantité : 4
RONDELLE
PLATE (E)
17 mm
Quantité : 4
BOULON (D)
55 mm
Quantité : 4
CONTENU DU SacHet De ViSSerie 2 :
RONDELLES DENTÉES (G)
RONDELLES PLATES (E)
JEU DE GLISSIÈRES
BOULONS (D)
BÂTI
ce5.1, eX-58 illUStrÉS
CE5.1
EX-58
EX-68
gS1050E
