paSo 1 DE ENSAMBLAjE
A
Abra la bolsa de tornillerÍa 1.
B

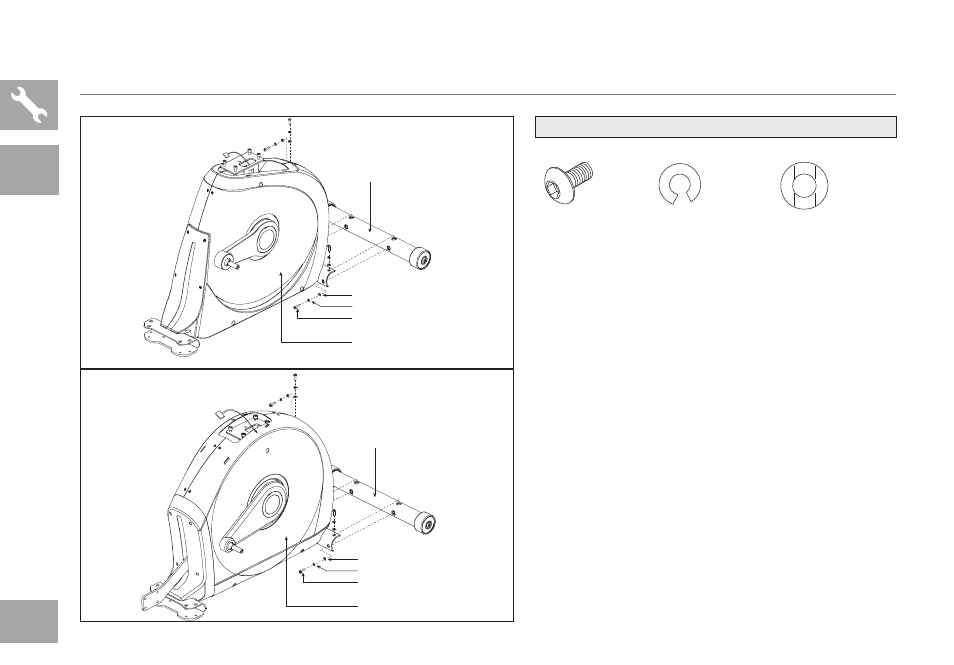

Sujete el tubo estabilizador al
bastidor principal con 4 pernos (a),
4 arandelas elÁsticas (b) y 4
arandelas de arco (c).
PERNO (A)
30 mm
Cantidad: 4
ARANDELA
ELÁSTICA (B)
15 mm
Cantidad: 4
ARANDELA
DE ARCO (C)
17 mm
Cantidad: 4
CONTENIDO DE la BolSa De tornillerÍa 1:
TUBO ESTABILIZADOR
ARANDELAS DE ARCO (C)
ARANDELAS ELÁSTICAS (B)
PERNOS (A)
BASTIDOR PRINCIPAL
TUBO ESTABILIZADOR
ARANDELAS DE ARCO (C)
ARANDELAS ELÁSTICAS (B)
PERNOS (A)
BASTIDOR PRINCIPAL
toDoS
loS
MoDeloS
Se MUeStra eX-58
Se MUeStra eX-78
