• Deze condensor moet worden aangesloten op de
aansluitdoos van de ventilatormotor op de
ijsdispenser.
• De opening voor de voedingsbron is 22,2 mm, zodat
er een elektriciteitsbuis op past.
• Indien in plaats van de elektriciteitsbuis een
voedingskabel wordt gebruikt om de URC-12F-E aan
te sluiten op de aansluitdoos van de ventilatormotor
van de KM-1300SRH-E, dan dient deze kabel geschikt
te zijn voor gebruik buitenshuis. Aan de ingang van de
URC-12F-E, dient een geschikte IPX4-drukring
gebruikt te worden waar de kabel de URC-12F-E
binnenkomt.
• De aanbevolen maat van de stroomdraden is .75
mm².
• Doorgaans is een elektriciteitsvergunning vereist en
moet gebruik worden gemaakt van de diensten van
een bevoegde elektricien.
1)Verwijder de vier schroeven en het paneel van de
afstandscondensor.
2)Verwijder de twee schroeven en het paneel van de
aansluitdoos op de condensor op afstand.
3)Verwijder de schroef en het paneel van de URC
aansluitdoos van de ventilatiemotor op de
ijsdispenser.
4)Verbind de draden van de ventilatormotor in de
aansluitdoos van de afstandscondensor met de
draden van de ventilatormotor in de aansluitdoos van
de HOSHIZAKI ijsdispenser met luchtkoeling op
afstand. De ventilatormotoren van de URC-12F-E
werken op 115V wisselstroom. Sluit de URC-12F-E
niet aan op de 230V netstroomvoeding.
5)Installeer een aardedraad van de ijsdispenser naar
de afstandscondensor.
6)Zet de panelen weer op hun plaats.
Uitstoot koelmiddelleiding ijsdispenser:
Leiding met buitendiameter van ½ inch naar “DIS”
van condensor
Vloeibaar-koelmiddelleiding ijsdispenser:
Leiding met buitendiameter van 3/8 inch naar “LIQ”
van condensor

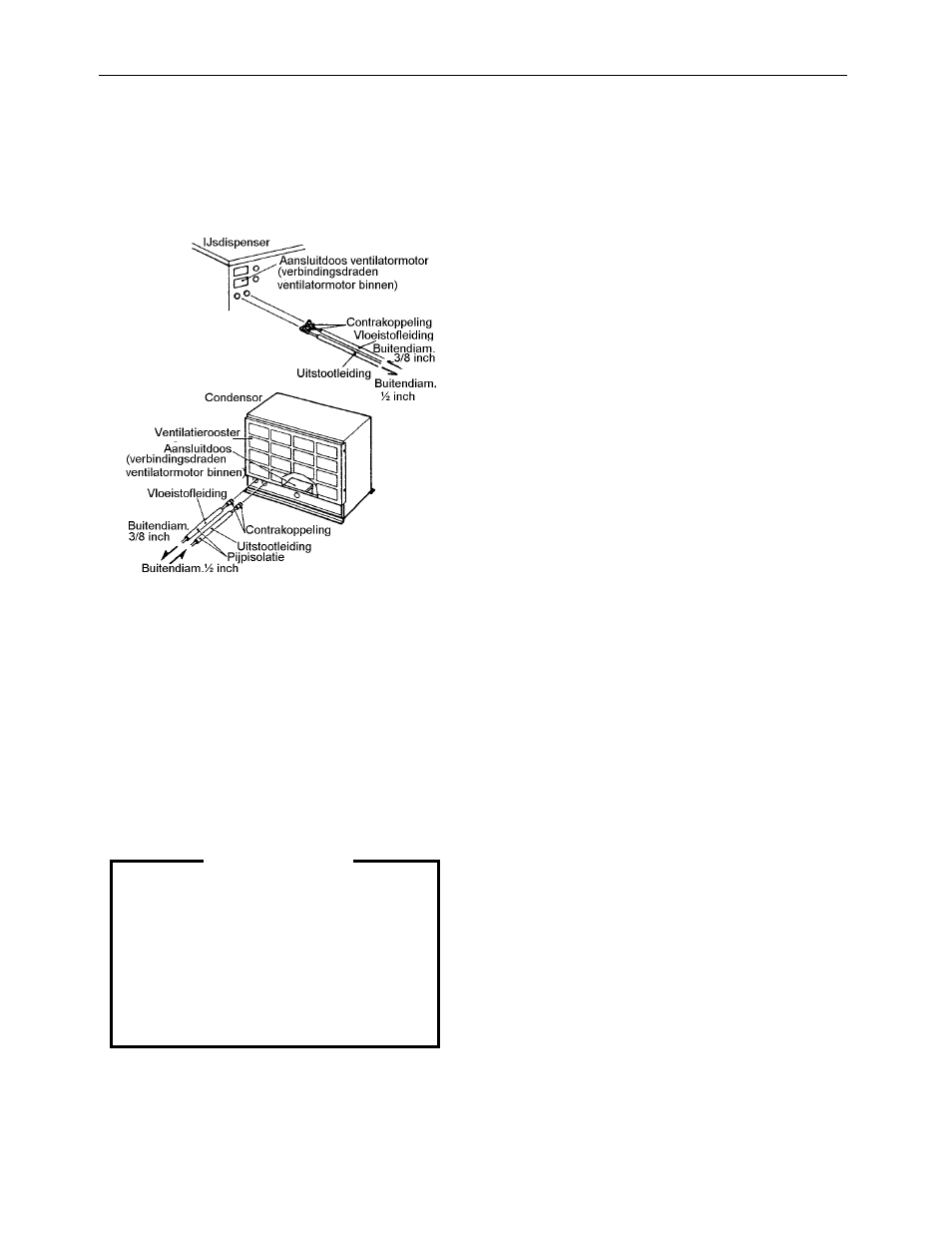

Fig. 8 Fig. 8 Fig. 8 Fig. 8 Fig. 8
NB: Zorg ervoor dat het apparaat, de
leidingen en de condensor hetzelfde
soort koelmiddel bevatten, voordat
alles aangesloten wordt. Indien verschillende
soorten koelmiddel zich vermengen, zal het
apparaat niet goed functioneren en kan het
koelsysteem beschadigd worden. Maak eerst
de verbindingen op de afstandscondensor en
dan op de ijsdispenser.
7) Test de koppelingsnaden grondig op lekkage.
[d] ELEKTRISCHE AANSLUITINGEN [d] ELEKTRISCHE AANSLUITINGEN [d] ELEKTRISCHE AANSLUITINGEN [d] ELEKTRISCHE AANSLUITINGEN [d] ELEKTRISCHE AANSLUITINGEN
WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING
DIT APPARAAT MOET GEAARD WORDEN DIT APPARAAT MOET GEAARD WORDEN DIT APPARAAT MOET GEAARD WORDEN DIT APPARAAT MOET GEAARD WORDEN DIT APPARAAT MOET GEAARD WORDEN
Voor deze afstandscondensor is een aardaansluiting
nodig die voldoet aan de landelijke en plaatselijke
elektriciteitsvoorschriften. Om eventueel
schokgevaar of ernstige beschadiging van de
apparatuur te voorkomen, moet een geschikte
aardingsdraad aan de ijsdispenser worden
bevestigd. Haal de stekker uit het stopcontact voordat
wordt begonnen met onderhouds-, reparatie- of
schoonmaakwerk.
