14
DEUTSCH
(e) Die Halterverlängerung des Behälterreglers
aus der Tüte mit dem Zubehör nehmen.
(f) Eisrinne vom Behälter abmontieren.
(g) Die beiden Schrauben, mit denen die
Birnenfassung des Thermostats am Ende des
Thermostathalters befestigt ist, abnehmen.
(h) Mit diesen beiden Schrauben die
Halterverlängerung des Behälterreglers am
Thermostathalter befestigen.
(i) Mit den beiden 4 x 10 Edelstahlschrauben aus
der Zubehörtüte die Birnenfassung des
Thermostats am Ende der Halterverlängerung
des Behälterreglers befestigen.
(j) Eisrinne wieder an den Behälter anbauen.

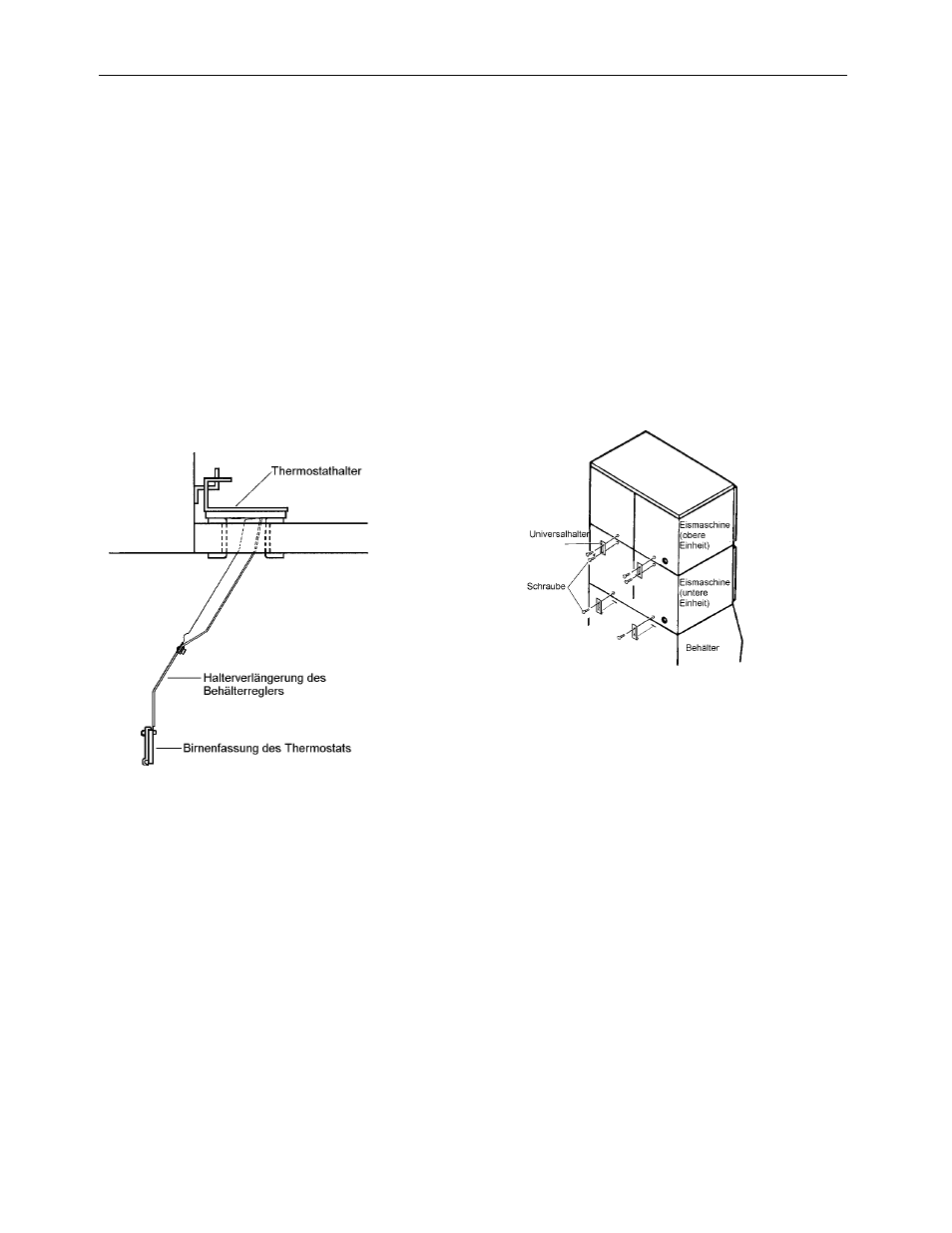

Abb. 3b Abb. 3b Abb. 3b Abb. 3b Abb. 3b
6) Eismaschine und Vorratsbehälter so aufstellen,
daß sie sowohl von rechts nach links gesehen als
auch von vorne nach hinten gesehen waagerecht
stehen. Dazu die Fußversteller des Behälters mit
einem Schraubenschlüssel drehen.
7) Die Platten in der richtigen Position wieder
montieren.
5. STAPELN VON ZWEI EISMASCHINEN 5. STAPELN VON ZWEI EISMASCHINEN 5. STAPELN VON ZWEI EISMASCHINEN 5. STAPELN VON ZWEI EISMASCHINEN 5. STAPELN VON ZWEI EISMASCHINEN
- Siehe Bild 4 & 5
- Siehe Bild 4 & 5 - Siehe Bild 4 & 5 - Siehe Bild 4 & 5 - Siehe Bild 4 & 5
1) Anweisungen von Abschnitt 4 “INSTALLATION” an
der unteren Einheit durchführen.
2) Obere Platte und obere Isolierplatte der unteren
Einheit entfernen. Die obere Platte und die obere
Isolierplatte der unteren Einheit werden nicht
benötigt, wenn eine zweite Eismaschine
installiert wird.
3) Die zweite Eismaschine (obere Einheit)
auspacken und alle Transportverpackungen,
Bänder usw. entfernen.
4) Die Platten der zweiten Eismaschine abnehmen.
5) Obere Einheit oben auf die untere Einheit stellen.
6) Dem Zubehörpaket der oberen Einheit zwei
Universalhalter und vier Schrauben zur
Befestigung der oberen Einheit an der unteren
entnehmen.
Abb. 4 Abb. 4 Abb. 4 Abb. 4 Abb. 4
7) Birnenfassung des Thermostats der oberen
Einheit vom Thermostathalter abmontieren.
8) Die Kapillarrohre des Behälterthermostats der
oberen Einheit durch die untere Öffnung der
oberen Einheit in die untere Einheit führen und
dann durch die untere Öffnung der unteren
Einheit in den Behälter. Die Birne des Thermo-
stats der oberen Einheit mitsamt Fassung an der
unteren Einheit befestigen, und zwar mit Hilfe der
Schrauben, die zuvor von der oberen Einheit
abgenommen worden waren.
(Siehe Bild 5).
9) Den Stecker der oberen Einheit in die
Aufnahmeöffnung der oberen Einheit am Halter
stecken, bis er einrastet.
10) Thermostathalter mit den beiden
Flügelschrauben sichern.
11) Platten der beiden Eismaschinen wieder
anbringen.
