25
ESPAGÑOL

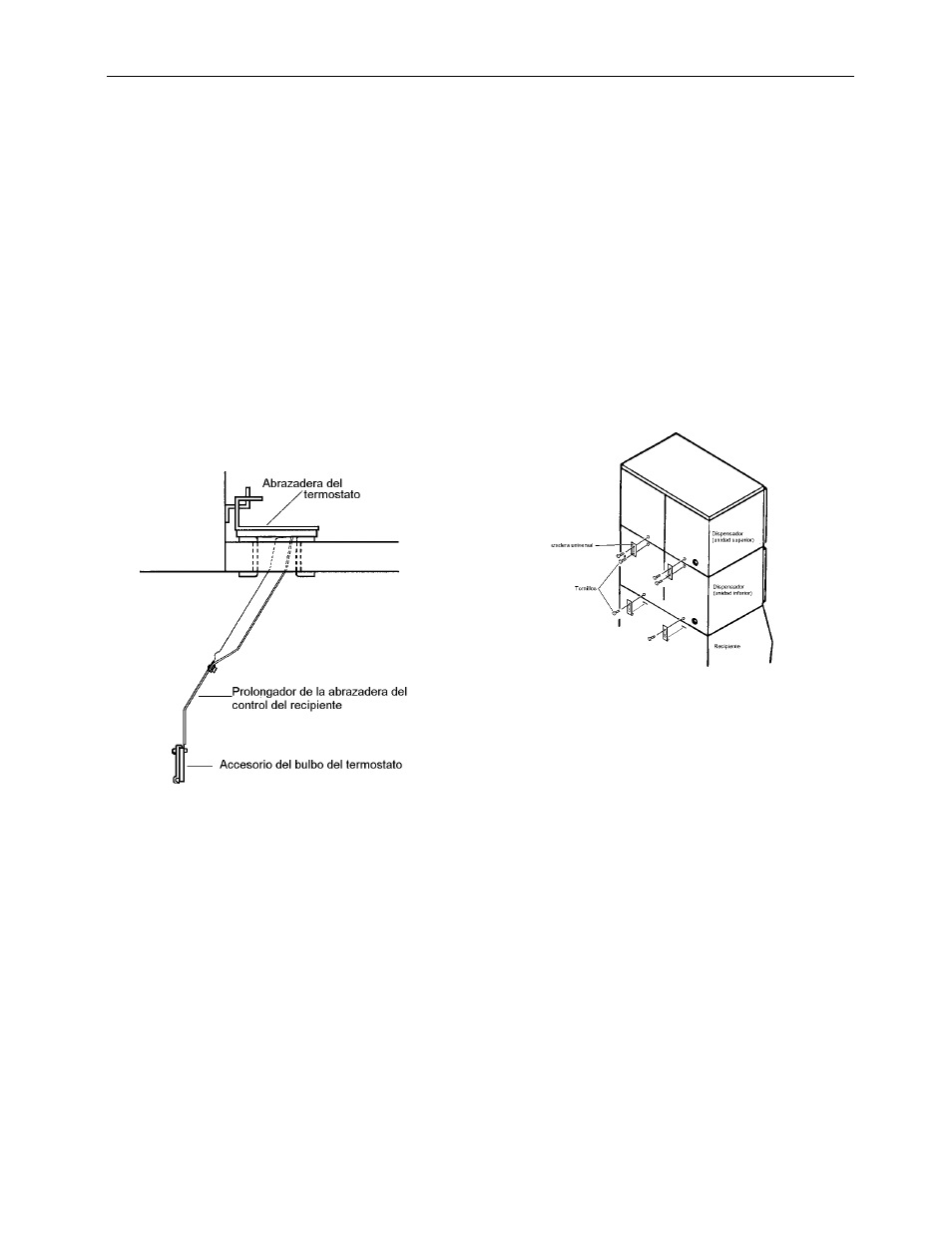

(e) Saque del paquete de accesorios el prolongador
de la abrazadera del control del recipiente.
(f) Retire el deflector de hielo del recipiente.
(g) Retire los dos tornillos que sujetan el accesorio
del bulbo del termostato al extremo de la
abrazadera del termostato.
(h) Utilice estos dos tornillos para unir el prolongador
de la abrazadera del control del recipiente a la
abrazadera del termostato.
(i) Utilice dos tornillos de acero inoxidable de 4x10
de la bolsa para unir el accesorio del bulbo del
termostato al extremo del prolongador de la
abrazadera del control del recipiente.
(j) Vuelva a instalar el deflector de hielo en el
recipiente.
Fig. 3b Fig. 3b Fig. 3b Fig. 3b Fig. 3b
6) Nivele el dispensador/recipiente de
almacenamiento en ambas direcciones (derecha-
izquierda y delante-detrás) girando los reguladores
de las patas del recipiente con una llave.
7) Vuelva a colocar los paneles en su posición
correcta.
5. APILAMIENTO DE DOS 5. APILAMIENTO DE DOS 5. APILAMIENTO DE DOS 5. APILAMIENTO DE DOS 5. APILAMIENTO DE DOS
DISPENSADORES DE HIELO
DISPENSADORES DE HIELO DISPENSADORES DE HIELO DISPENSADORES DE HIELO DISPENSADORES DE HIELO
Ver figuras 4 y 5
Ver figuras 4 y 5 Ver figuras 4 y 5 Ver figuras 4 y 5 Ver figuras 4 y 5
1) Complete la sección 4 “INSTALACIÓN” para la
unidad inferior.
2) Retire el panel superior y el aislamiento superior
de la unidad inferior. Estos dos paneles de la
unidad inferior no son necesarios cuando se instala
un segundo dispensador.
3) Desembale el segundo dispensador (unidad su-
perior) y retire todos los cartones del embalaje,
cintas y bolsas.
4) Retire los paneles del segundo dispensador.
5) Apile la unidad superior encima de la unidad
inferior.
6) Del paquete de accesorios de la unidad superior,
localice las dos abrazaderas universales y los
cuatro tornillos para sujetar la unidad superior a la
inferior.
Fig. 4 Fig. 4 Fig. 4 Fig. 4 Fig. 4
7) Retire el accesorio del bulbo del termostato de la
unidad superior de la abrazadera del termostato.
8) Dirija el conducto capilar del termostato de control
del recipiente de la unidad superior a través del
orificio de la base de la unidad superior y al interior
de la unidad inferior y, posteriormente, a través del
orificio de la base de la unidad inferior hacia el
recipiente. Sujete el bulbo del termostato de la
unidad superior, junto con su accesorio, al de la
unidad inferior con los tornillos anteriormente
retirados de la unidad superior (ver figura 5).
9) Inserte el enchufe de la unidad superior en el
receptáculo de la unidad superior sobre la
abrazadera hasta que se bloquee en su sitio.
10) Sujete la abrazadera del termostato en su posición
utilizando los dos tornillos de apriete manual.
11) Coloque los paneles de las dos máquinas otra vez
en su posición.
