47
ITALIANO
(e) Togliere dalla confezione degli accessori la
prolunga della staffa di regolazione della
vaschetta.
(f) Togliere il deflettore del ghiaccio dalla vaschetta.
(g) Togliere le due viti che fissano l’attacco del
bulbo del termostato all’estremità della staffa
del termostato.
(h) Usare queste due viti per fissare la prolunga
della staffa di regolazione della vaschetta alla
staffa del termostato.
(i) Con le due viti 4 x 10 in acciaio inossidabile
fissare l’attacco del bulbo del termostato
all’estremità della prolunga della staffa di
regolazione della vaschetta.
(j) Montare il deflettore del ghiaccio nella
vaschetta.

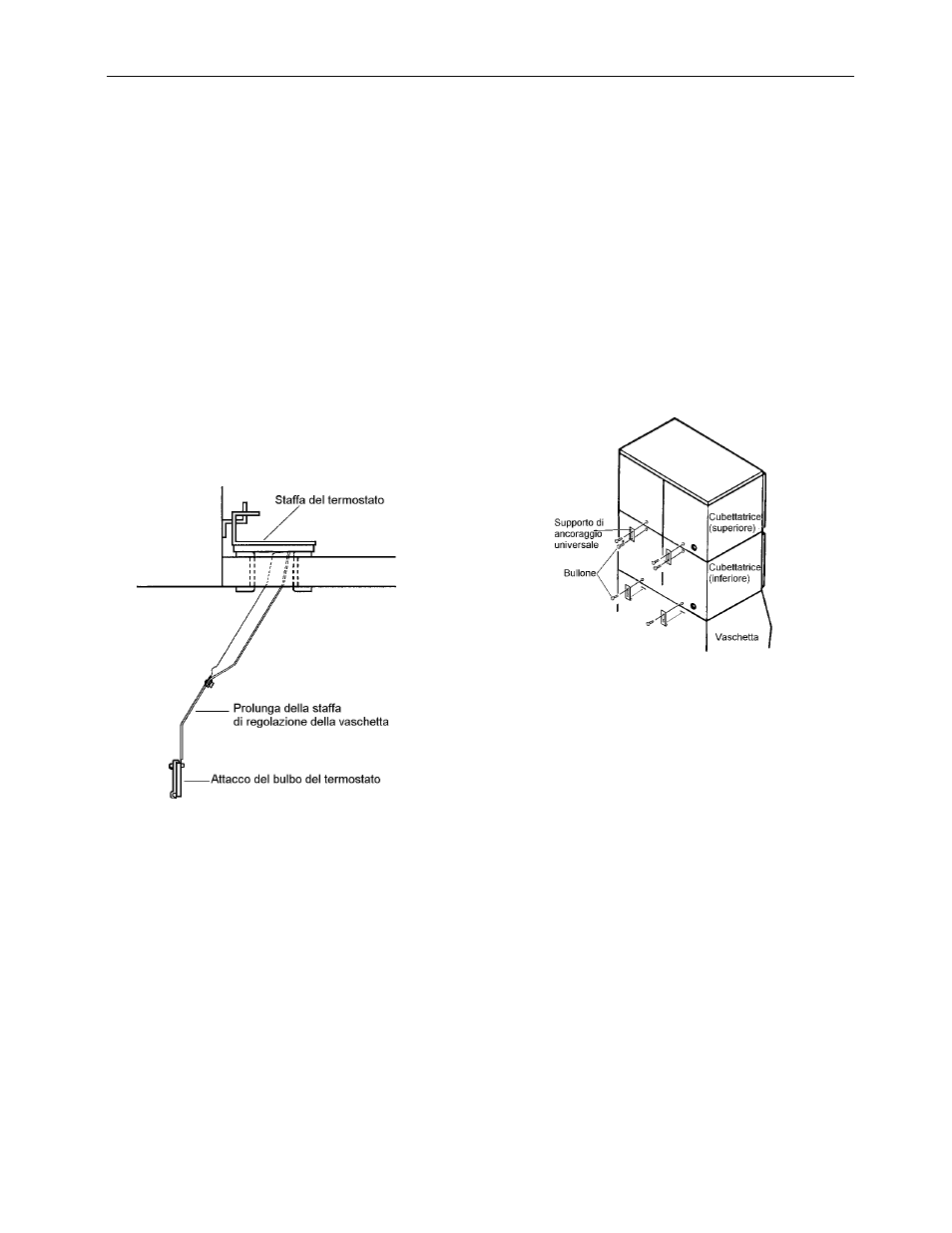

Fig. 3b Fig. 3b Fig. 3b Fig. 3b Fig. 3b
6) Livellare la cubettatrice/vaschetta di deposito nei
sensi sinistra-destra e davanti-indietro, girando
con una chiave i regolatori dei piedini della
vaschetta.
7) Montare i pannelli nella loro posizione
originaria.
5. 5. 5. 5. 5. SOVRAPPOSIZIONE DELLE DUE SOVRAPPOSIZIONE DELLE DUE SOVRAPPOSIZIONE DELLE DUE SOVRAPPOSIZIONE DELLE DUE SOVRAPPOSIZIONE DELLE DUE
CUBETTATRICI – V. Fig. 4 e 5
CUBETTATRICI – V. Fig. 4 e 5 CUBETTATRICI – V. Fig. 4 e 5 CUBETTATRICI – V. Fig. 4 e 5 CUBETTATRICI – V. Fig. 4 e 5
1) Completare la Sezione 4. “INSTALLAZIONE”,
per la cubettatrice inferiore.
2) Togliere il pannello superiore e l’isolamento
superiore della cubettatrice inferiore. Quando si
installa la seconda cubettatrice non occorrono
né il pannello superiore né l’isolamento
superiore della cubettatrice inferiore.
3) Disimballare la seconda cubettatrice (superiore)
e togliere il cartone, il nastro (o nastri) e
l’imballaggio usati per il trasporto.
4) Togliere i pannelli della seconda cubettatrice.
5) Sovrapporre la cubettatrice superiore a quella
inferiore.
6) Nella confezione contenente gli accessori,
individuare i due supporti di ancoraggio
universali ed i quattro bulloni di fissaggio della
cubettatrice superiore all’inferiore.
Fig. 4 Fig. 4 Fig. 4 Fig. 4 Fig. 4
7) Togliere l’attacco del bulbo del termostato della
cubettatrice superiore dalla staffa del termostato.
8) Inserire il tubo capillare del termostato di
regolazione della vaschetta della cubettatrice
superiore nel foro inferiore della stessa
cubettatrice, ed infilarlo nella cubettatrice
inferiore; infilarlo quindi attraverso il foro
inferiore della cubettatrice inferiore, e infine
nella vaschetta. Con le viti tolte in precedenza
dalla cubettatrice superiore fissare il bulbo del
termostato della cubettatrice superiore,
completo di attacco, a quello della cubettatrice
inferiore (v. Fig. 5).
9) Inserire il tappo della cubettatrice superiore nel
vano della staffa della stessa cubettatrice, finché
non si blocca.
10) Fissare la staffa del termostato con le due viti a
testa zigrinata.
11) Ricollocare i pannelli di entrambe le macchine
nella loro posizione originaria.
