ITALIANO
• Si consiglia un luogo preferibilmente asciutto e ben
ventilato, con uno spazio libero di 60 cm. davanti e
dietro al fine di agevolare eventuali interventi di
manutenzione e revisione.
• Normale temperatura ambiente del condensatore:
da -28°C a 50°C. Le temperature che esulano da
questo range di esercizio possono influire sulla
capacità produttiva della cubettatrice.
• La massima lunghezza del tubo per la normale carica
di refrigerante è di 20 metri.
• La lunghezza massima del tubo è di 30 m, e necessita
di una carica supplementare di refrigerante. Per
maggiori informazioni rivolgersi al rappresentante
Hoshizaki di zona, elencato nel manuale di istruzione.
• Non installare il condensatore a più di 10 m. sopra, o
più di 3 m. sotto la cubettatrice, misurati da un apparato
all’altro.
Nota: L’inosservanza delle linee di condotta
consigliate per l’installazione può influire sulle
prestazioni della cubettatrice.

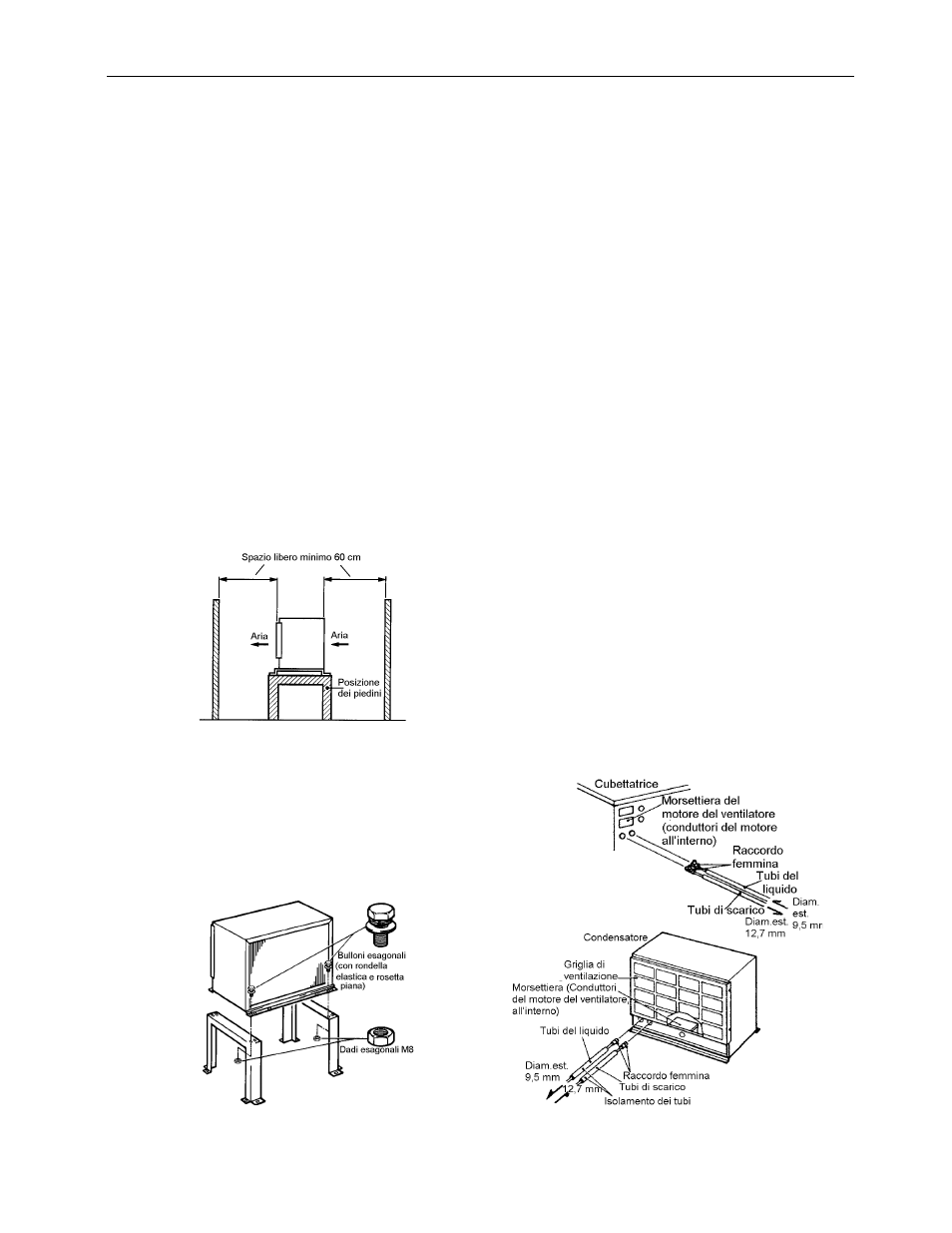

Fig. 6 Fig. 6 Fig. 6 Fig. 6 Fig. 6
c] INSTALLAZIONE c] INSTALLAZIONE c] INSTALLAZIONE c] INSTALLAZIONE c] INSTALLAZIONE
1) Fissare i piedini sul condensatore con otto
bulloni esagonali M8 x 16 mm e dadi M8, come
illustrato. V. Fig. 7.
Nota: I piedini vanno posizionati simmetricamente.
Fig. 7 Fig. 7 Fig. 7 Fig. 7 Fig. 7
2) Sono previsti otto fori per il montaggio del
condensatore sul piano in sito (bulloni esclusi).
3) Montare due tubi di rame di lunghezza adatta
fra la cubettatrice ed il condensatore. I tubi
precaricati sono provvisti di raccordi Aeroquip.
Evitare un numero eccessivo di anse o spire, al
fine di eliminare sifoni o grinze nei tubi. I tubi
devono essere sempre isolati separatamente.
V. Fig. 8.
• Per tubi fabbricati in sito è disponibile il kit di
connessione “OS-QUICK”, reperibile da HOSHIZAKI
EUROPE.
• Si consiglia l’utilizzo dei kit di tubi precaricati R-404A,
reperibili come accessori opzionali dalla HOSHIZAKI
EUROPE.
4) Effettuare la prova di tenuta ermetica e lo
svuotamento dei tubi fabbricati in sito, prima di
collegarli al condensatore ed alla cubettatrice
tramite i fori di carica dei raccordi Aeroquip, e di
caricarli con vapore frigorigeno R-404A a
pressione 1-2 bar.
Nota: I kit di tubi realizzati in fabbrica sono
precaricati, e non occorre svuotarli.
5) Togliere i cappucci in plastica di protezione dei
raccordi. Lubrificare la filettatura dei raccordi e
gli O-ring con olio refrigerante pulito adatto a
R404A.
6) Collegare i raccordi alla cubettatrice ed al
condensatore, e serrarli a fondo come segue,
dopodiché effettuare un altro ¼ di giro per
garantire un buon contatto dei componenti in
ottone.
Fig. 8 Fig. 8 Fig. 8 Fig. 8 Fig. 8
