Il foro di connessione dell’alimentazione ha un
diametro di 22,2 mm per l’inserimento del
condotto.
•
Se per il collegamento di URC-12F-E alla
morsettiera del motore del ventilatore di KM-
1300SRH-E viene utilizzato un cavo di
alimentazione anziché il condotto, detto cavo deve
essere nominale per uso all’aperto. Nel punto
d’ingresso del cavo in URC-2F-E utilizzare un
anello premistoppa nominale IPX4, a norma.
•
Conduttore consigliato: 0,75 mm 2 .
•
In linea di massima sono necessari l’assistenza e
la certificazione di un elettricista autorizzato.

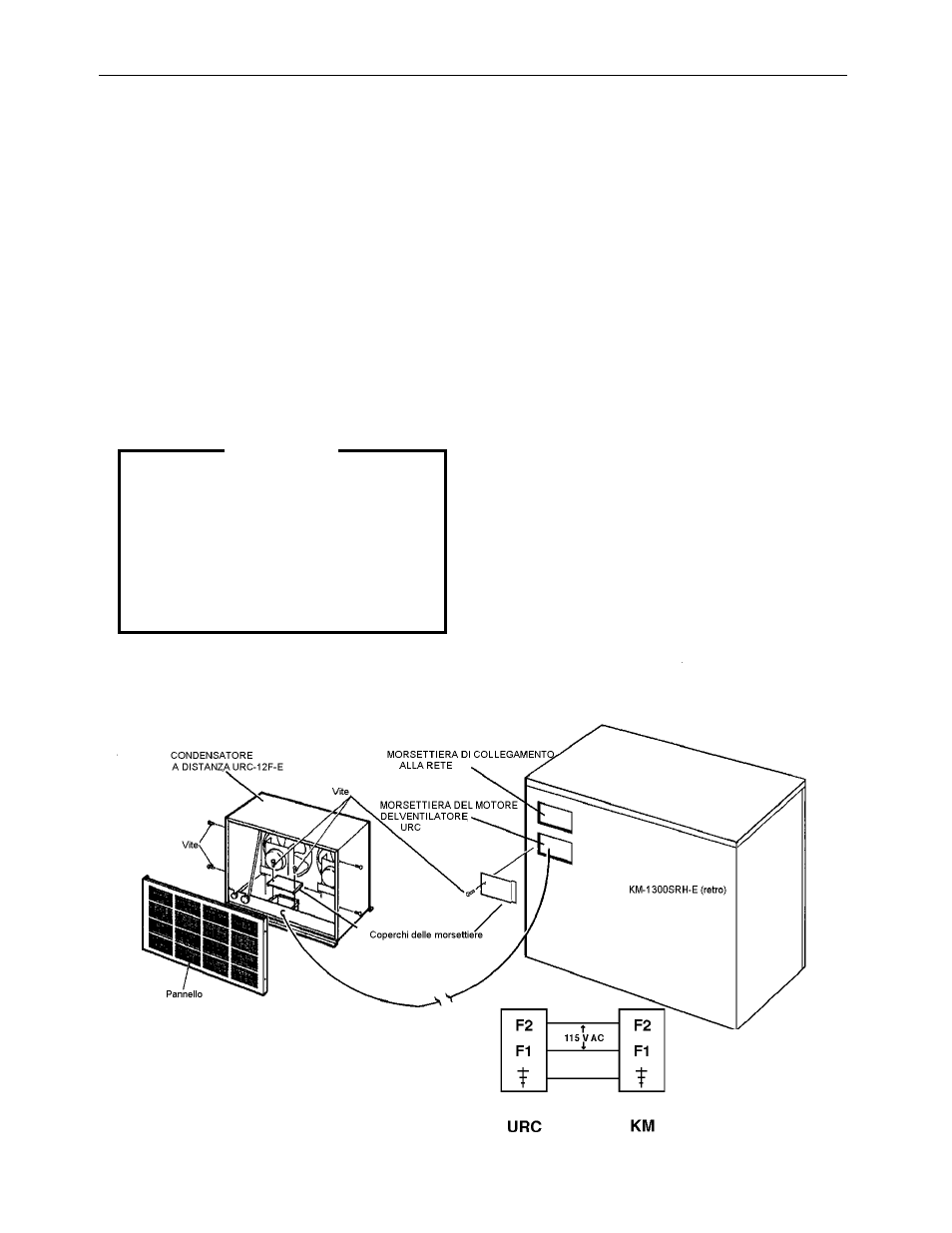

1) Togliere le quattro viti e la griglia dal
condensatore a distanza.
2) Togliere le due viti ed il coperchio della
morsettiera del condensatore a distanza.
3) Togliere la vite ed il coperchio della morsettiera
del motore del ventilatore URC dalla
cubettatrice.
4) Collegare i conduttori del motore del ventilatore
nella morsettiera del condensatore a distanza ai
conduttori del motore del ventilatore nella
morsettiera della cubettatrice raffreddata ad aria
a distanza HOSHIZAKI. I motori dei ventilatori in
URC-12F-E utilizzano 115V c.a. Non collegare
l’URD-12F-E all’alimentazione di rete 230V c.a.
Tubi per refrigerante di scarico della cubettatrice:
Tubi diam. est. 12,7 mm a “DIS” sul condensatore
Tubi per refrigerante liquido della cubettatrice:
Tubi diam. est. 9,5 mm a “LIQ” sul condensatore
Nota: Prima di effettuare il collegamento, verificare
che l’apparecchio, i tubi ed il condensatore
contengano lo stesso tipo di refrigerante.
Refrigeranti diversi causerebbero un
funzionamento irregolare e potrebbero
causare danni all’impianto di raffreddamento.
Verificare innanzi tutto i collegamenti del
condensatore a distanza, poi quelli della
cubettatrice.
[d] COLLEGAMENTI ELETTRICI [d] COLLEGAMENTI ELETTRICI [d] COLLEGAMENTI ELETTRICI [d] COLLEGAMENTI ELETTRICI [d] COLLEGAMENTI ELETTRICI
AVVERTENZA AVVERTENZA AVVERTENZA AVVERTENZA AVVERTENZA
COLLEGARE IL DISTRIBUTORE A UNA COLLEGARE IL DISTRIBUTORE A UNA COLLEGARE IL DISTRIBUTORE A UNA COLLEGARE IL DISTRIBUTORE A UNA COLLEGARE IL DISTRIBUTORE A UNA
PRESA DI TERRA
PRESA DI TERRA PRESA DI TERRA PRESA DI TERRA PRESA DI TERRA
Questo condensatore a distanza necessita di una
presa a terra rispondente alle normative elettriche
nazionali e regionali vigenti. Per evitare gravi shock
elettrici alle persone e notevoli danni all’impianto,
collegare il distributore a una presa di terra con
apposito filo. Staccare la spina dalla presa di
corrente prima di effettuare qualsiasi intervento di
manutenzione, riparazione o pulizia.
•
Questo condensatore deve essere collegato alla
morsettiera del motore del ventilatore sulla
cubettatrice.
