39
FRANCAIS
5) Déposez les capuchons en plastique protégeant
les accouplements. Graissez les filetages
d’accouplement et les joints toriques avec de
l’huile réfrigérante propre d’un type convenant à
R404A.
6) Raccordez et serrez les accouplements sur le
distributeur et le condenseur comme suit, jusqu’à
ce qu’ils soient serrés entièrement, puis d’un
quart de tour supplémentaire pour assurer un
bon contact laiton sur laiton.
Conduite du distributeur pour le refoulement de
réfrigérant :
tube de diamètre extérieur ½ « sur «DIS» du
condenseur
Conduite du distributeur pour réfrigérant liquide :
tube de diamètre extérieur 3/8" sur «LIQ» du
condenseur
N.B. : Vérifiez que le groupe, le jeu de conduites et
le condenseur contiennent un réfrigérant de
même type, avant d’établir les raccordements.
Le mélange de réfrigérant différent aboutit à
un fonctionnement impropre et à un
endommagement possible du circuit de
réfrigération. Etablissez les raccordements
d’abord au condenseur à distance, puis au
distributeur.
7) Testez entièrement les joints d’accouplement.
[ d ] [ d ] [ d ] [ d ] [ d ] RACCORDEMENTS ELECTRIQUES RACCORDEMENTS ELECTRIQUES RACCORDEMENTS ELECTRIQUES RACCORDEMENTS ELECTRIQUES RACCORDEMENTS ELECTRIQUES
AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT
CET APPAREIL DOIT ETRE MIS A LA TERRE CET APPAREIL DOIT ETRE MIS A LA TERRE CET APPAREIL DOIT ETRE MIS A LA TERRE CET APPAREIL DOIT ETRE MIS A LA TERRE CET APPAREIL DOIT ETRE MIS A LA TERRE
Ce condenseur à distance demande une mise à
la terre qui soit conforme aux normes électriques
locales et nationales. Pour éviter les risques de
décharges électriques graves pour les personnes,
ou l’endommagement sévère des équipements,
il convient d’installer dans les règles de l’art un
conducteur de mise à la terre pour le distributeur.
Avant tous travaux de maintenance, réparations
ou nettoyage, toujours couper l’alimentation
électrique.
•
Ce condenseur doit être connecté à la boîte de
dérivation du moteur de ventilateur qui se trouve
sur le distributeur.
•
L’ouverture du raccordement de l’alimentation
électrique est de 22.2 mm, convenant à une
gaine.
•
Si l’on utilise un cordon d’alimentation secteur
au lieu de la gaine pour raccorder le URC-12F-E
à la boîte de dérivation du moteur de ventilateur
du KM-1300SRH-E, ce cordon doit être prévu
pour utilisation extérieure. Au point de
pénétration dans le URC-12F-E, il convient
d’utiliser un passe-fil normalisé IPX4 au point
d’entrée du cordon dans l’URC-12F-E.

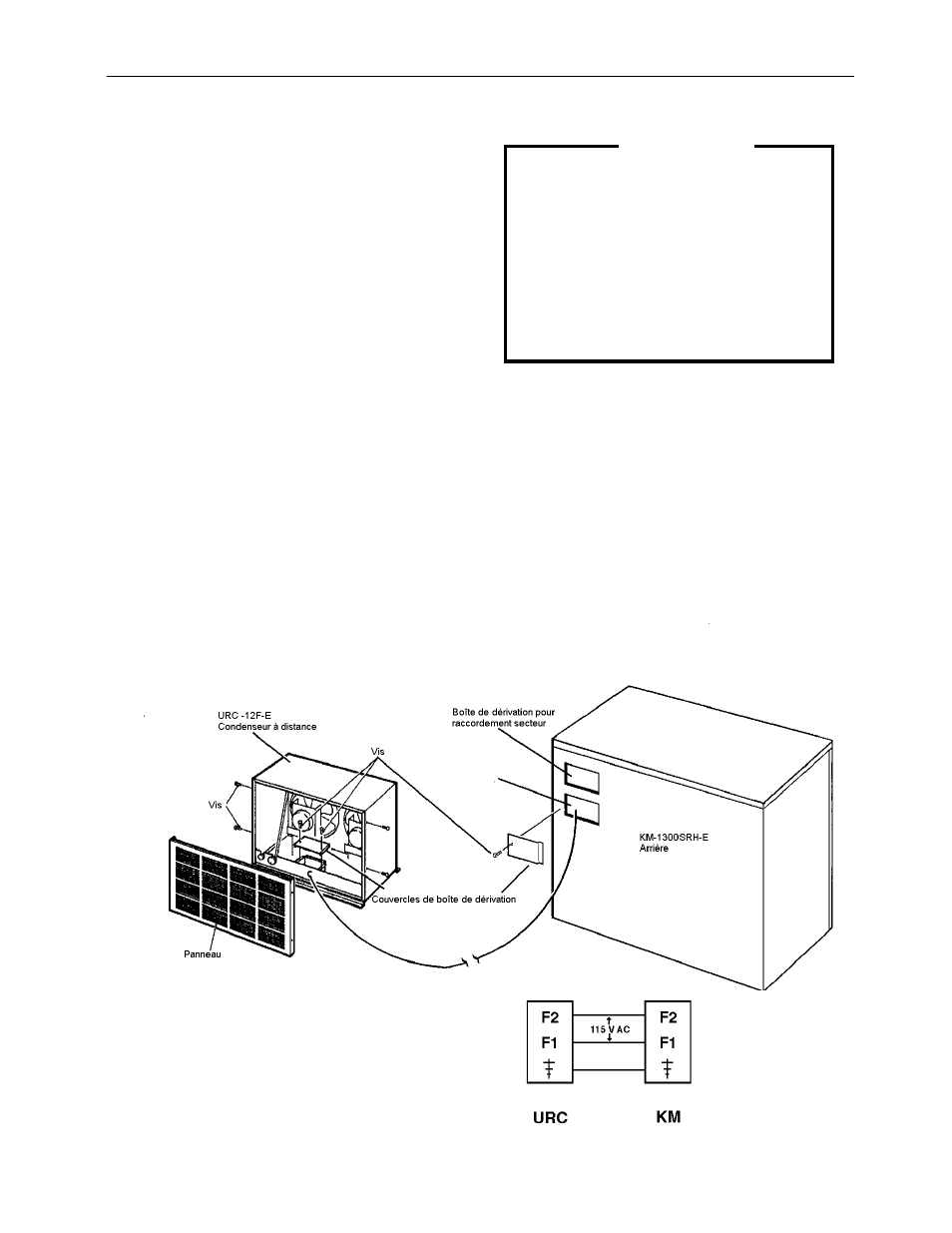

Fig. 9 Fig. 9 Fig. 9 Fig. 9 Fig. 9
