EMPLACEMENT ET INSTALLATION / VENTILATION
(SUITE)
REMARQUES:
• LES ZONES OMBRÉES INDIQUENT LES ENDROITS OÙ LES MATÉRIAUX COMBUSTIBLES SON PROHIBÉS.
• LE DESSUS DE L’APPAREIL DOIT ÊTRE AU MÉME NIVEAU OU PLUS HAUT QUE LES SURFACES DES PLANS DE
TRAVAIL CONTIGUS.
• «G» INDIQUE LA ZONE DE RACCORDEMENT DE GAZ SUR LE MUR ARRIÈRE.
MONTER LE ROBINET D’ARRÊT AUSSI HAUT QUE POSSIBLE DANS CETTE ZONE POUR EN FACILITER L’ACCÈS
QUAND LA CUISINIÈRE EST EN PLACE.
• «E» EST LA ZONE D’ALIMENTATION ÉLECTRIQUE.
• «W» INDIQUE L’OUVERTURE DESTINÉE À L’APPAREIL. REMARQUE: LA FIN DE LA POIGNÉE S’ÉTEND DE
1/8 PO [3,2 mm] AU-DELÀ DE CHAQUE CÔTÉ DE L’APPAREIL. IL PEUT ÊTRE NÉCESSAIRE DE FOURNIR UNE
ADAPTATION À DES TIROIRS OU DES ARMOIRES ADJACENTS.
• «V» INDIQUE LE DÉGAGEMENT MIN. PAR RAPPORT À LA HOTTE DE VENTILATION REQUISE.
1
8 po [3.2 mm]
COMPTOIR
FACE DU TIROIR
RECOUVERTE
FACE DU PORTE
RECOUVERTE
11 po
[28]
18 po
[45,7]
G
11 po
[28]
5 po
[15,2]
E
2-1/2 po
[6,4]
6 po
[15,2]
3 po
[7,6]
EMPLACEMENT RECOMMANDÉ
DU ROBINET D'ARRÊT DE GAZ
ALIMENTATION
ÉLECTRIQUE
PLANCHER
FINI
LES DIMENSIONS
ENTRE CROCHETS [ ]
SON EN CM.
MATÉRIAUX
COMBUSTIBLES
DÉGAGEMENT MIN.
PAR RAPPORT À LA
SURFACE LATÉRALE
COMBUSTIBLE LA
PLUS PROCHE
12 po
[30,5]

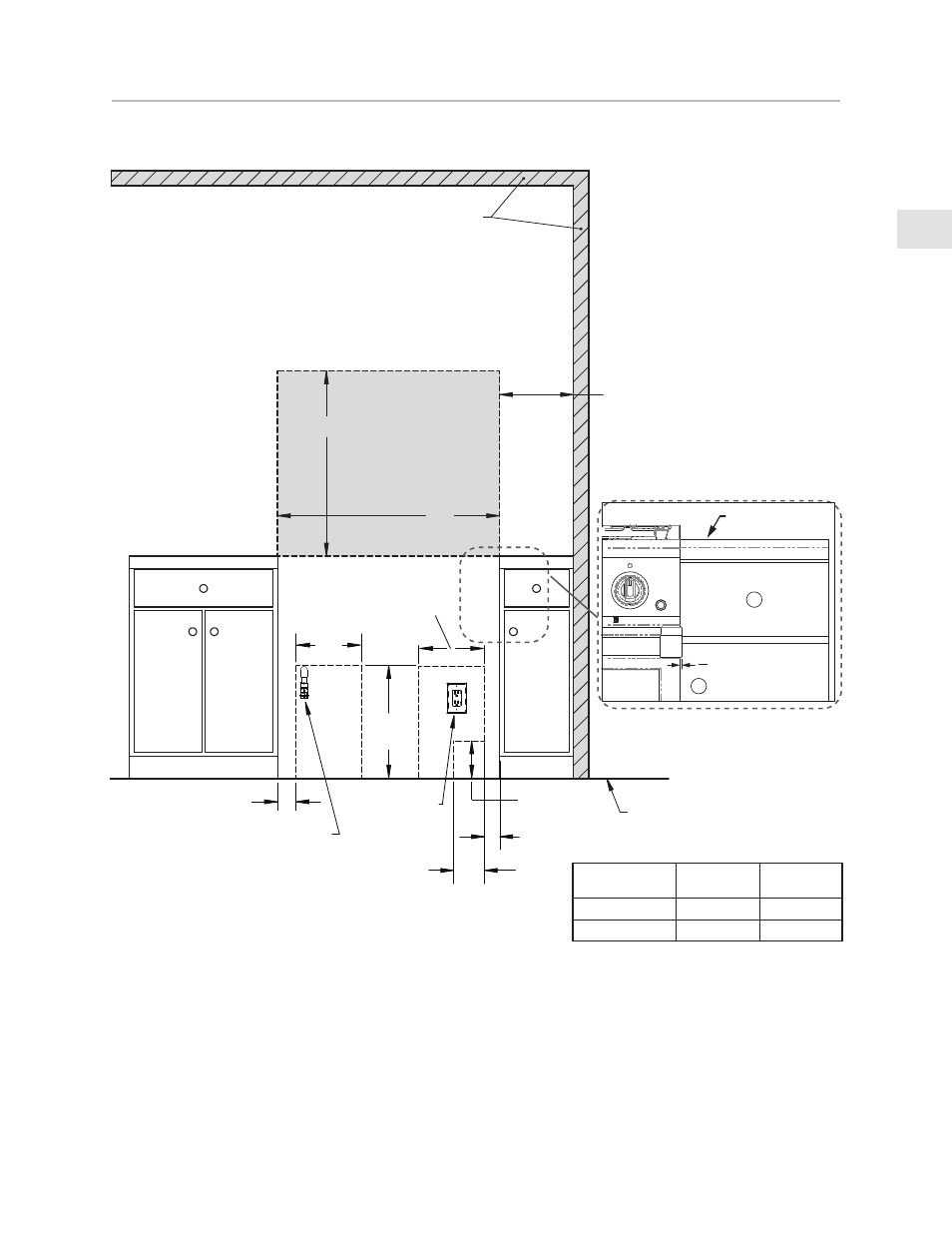

DÉGAGEMENTS D'INSTALLATION 36 PO AVEC DOSSERET
PROFILÉ POUR ÎLOT
W
V
VUE DE FACE
MODÈLE DE
CUISINIÈRE
W V
(MIN)
KRG365 36 po [91,4] 30 po [76,2]
KRG364GD 36 po [91,4] 30 po [76,2]
