J1 Main Interface Connector Type: DB44-HD Male cont.
24
Audio Mute/Video Pause Discrete Input
25
Volume Down Discrete Output
†
26
Aux1 Audio L High In
27
Aux1 Audio R High In
28
Aux2 Audio L High In
29
Aux2 Audio R High In
30
DVD Audio GND
y
31
IR 5V Out*
32
IR In**
33
IR GND
34
GND
35
Source Select 1 Discrete In
36
Source Select 2 Discrete In
37
NC
38
Switched 1 Audio L Out
39
Switched 1 GND
40
Switched 1 Audio R Out
41
Switched 2 Audio L Out
42
Switched 2 GND
43
Switched 2 Audio R Out
44
NC
Notes:
*+5V Out is usually connected to an external IR receiver module, 100mA max.
**Do not connect an un-modulated IR receiver such as a pin diode from an IR repeater.
Contact Rosen for custom configurations of unassigned pins.
†
Use these discrete outputs to control the volume of an audio amplifier with discrete volume
control capability.
3.2.2. J2 Video Connector Input
Connector Type: 5W5 male
Rosen Connector Kit: 0300-038
(included)
Pin #
Signal
1
Moving Map Composite
2
DVD Composite Output
3
Switched 1 Composite Output
4
Switched 2 Composite Output
5
AUX 1 Composite Input

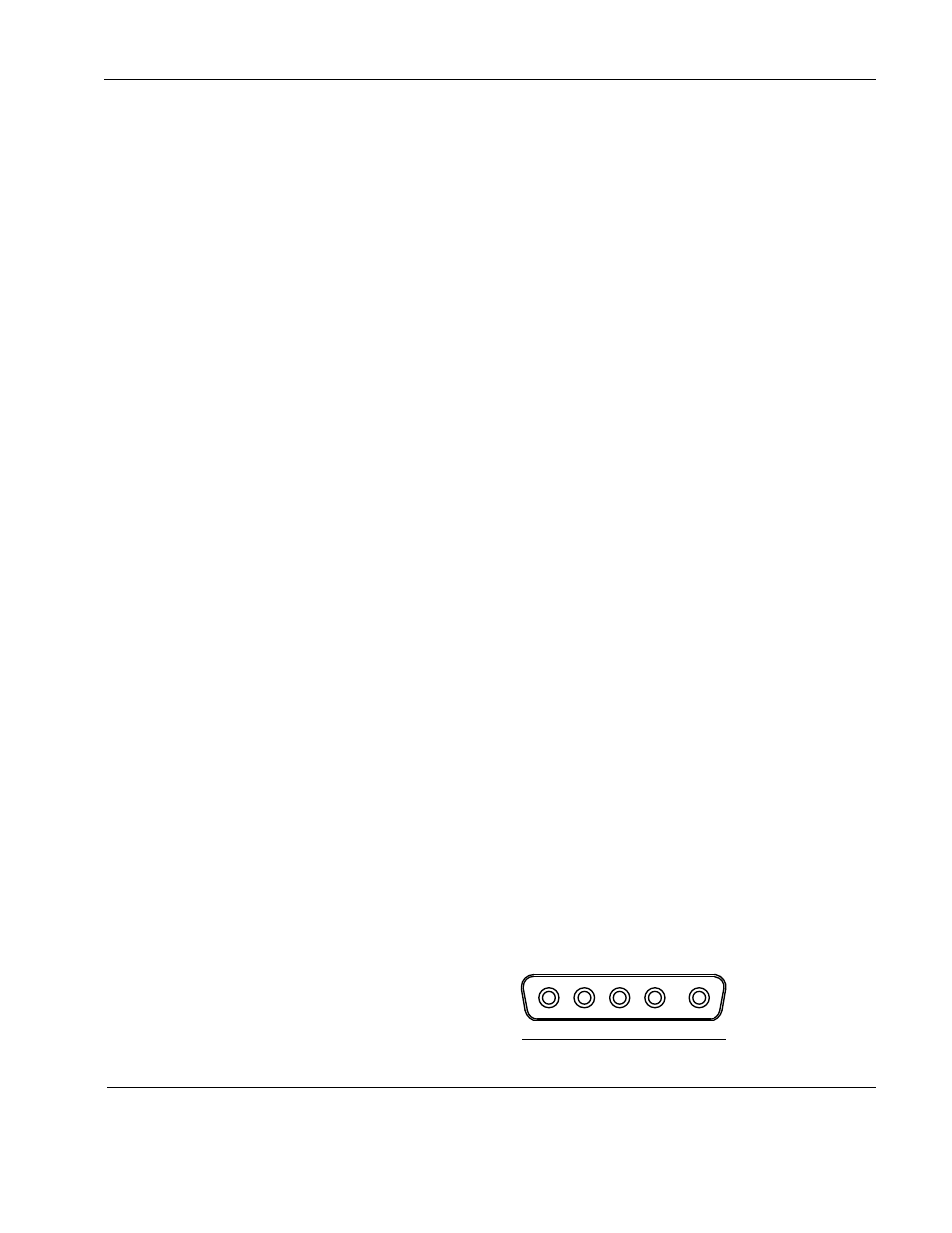

Rear view of J2 Video Connector
1
2
3
4
5
