RIGOL M300 User Manual
Page 99

RIGOL
© 2007 RIGOL Technologies, Inc.
User’s Guide for DM3000 Series
2-51

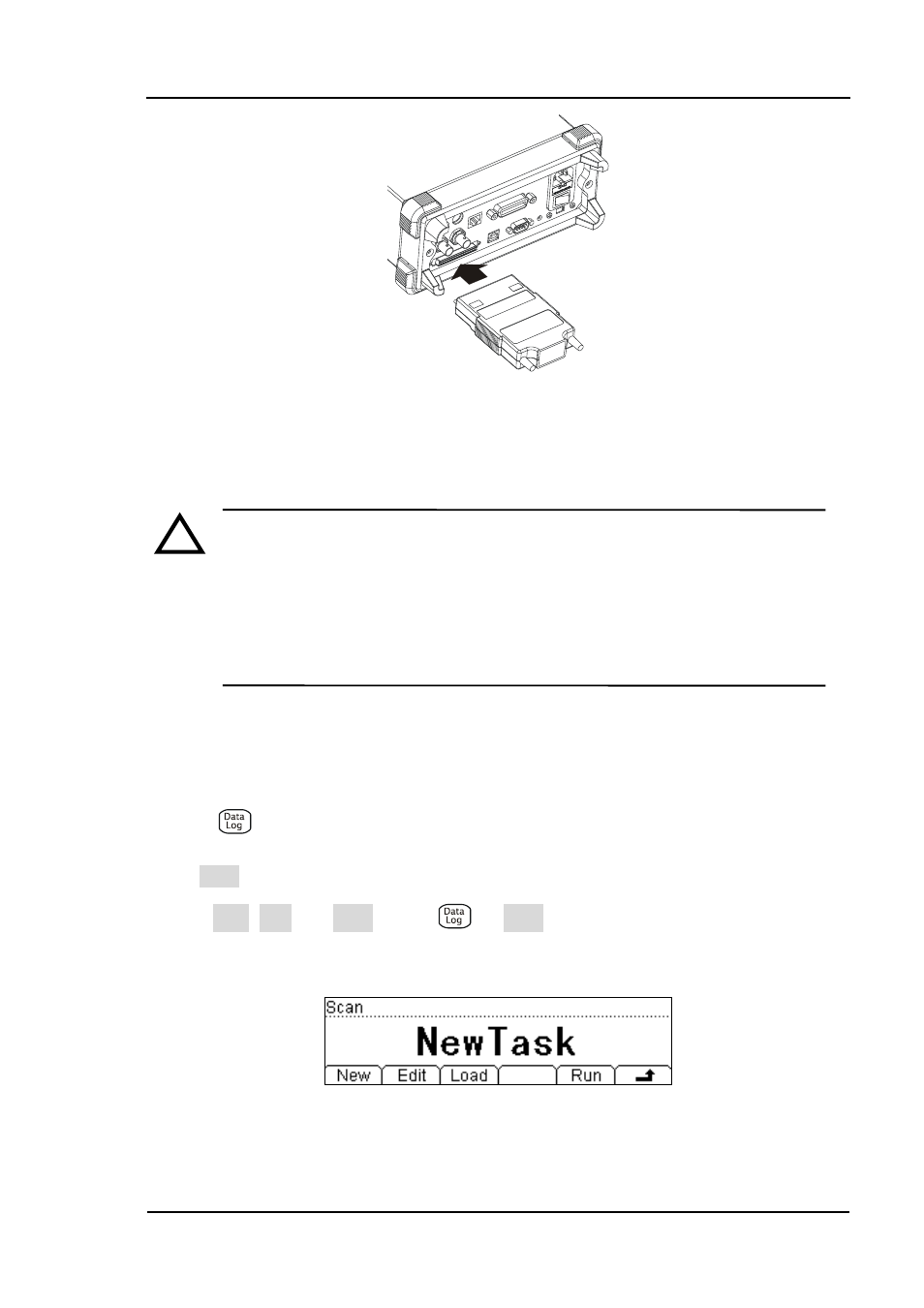

Figure 2- 52
Connect the Inspection Box
CAUTION:
Diff input voltage 150Vpeak (Max), isolated voltage between channels
150Vpeak (Max), current input terminal 1Apeak (Max), channel
isolation >60dB (@10kHz), all terminal to the chassis ground voltage
150Vpeak (Max).
Choose
, the menu of High-speed data sampling is shown in the following.
Press Scan to set up the multiplexing inspecting function. The Scanning operations
include New, Edit and Load, Press
Scan, for the Scanning setting menu. The
display shows:
Figure 2- 53 Main Interface of Scanning
!
