To check diodes, To check diodes -23 – RIGOL M300 User Manual
Page 33

RIGOL
© 2007 RIGOL Technologies, Inc.
User’s Guide for DM3000 Series
1-23

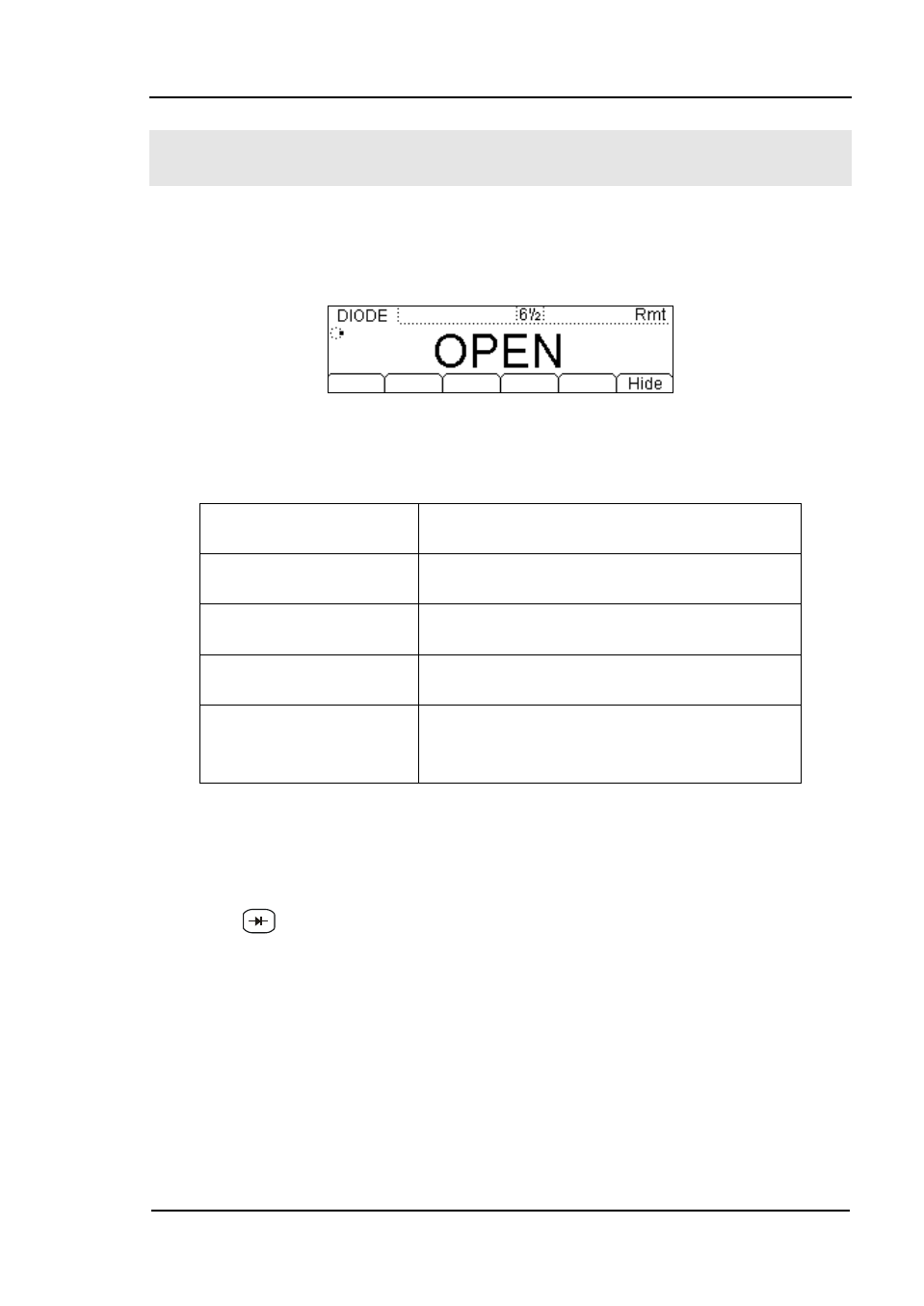

To Check Diodes
The following shows the system connections and selection of measurement functions.
The practice provides a guide to get familiar with the Check Diodes technique.
Figure 1- 29 Check Diodes Interface
Table1- 9 Check Diodes Characteristics
Tests Current
1mA
Max Resolution
Range fixed at 2V
DC
Open-circuit Voltage <7V
Input Protection
1000V (HI
Terminal)
Configurable
Parameters
0.1V≤V
measured
≤2V
Steps:
1. Connect test leads as shown in Figure 1- 30, red test lead to the HI Terminal,
black test lead to the LO Terminal.
2. Press
to select the Check Diodes.
