4

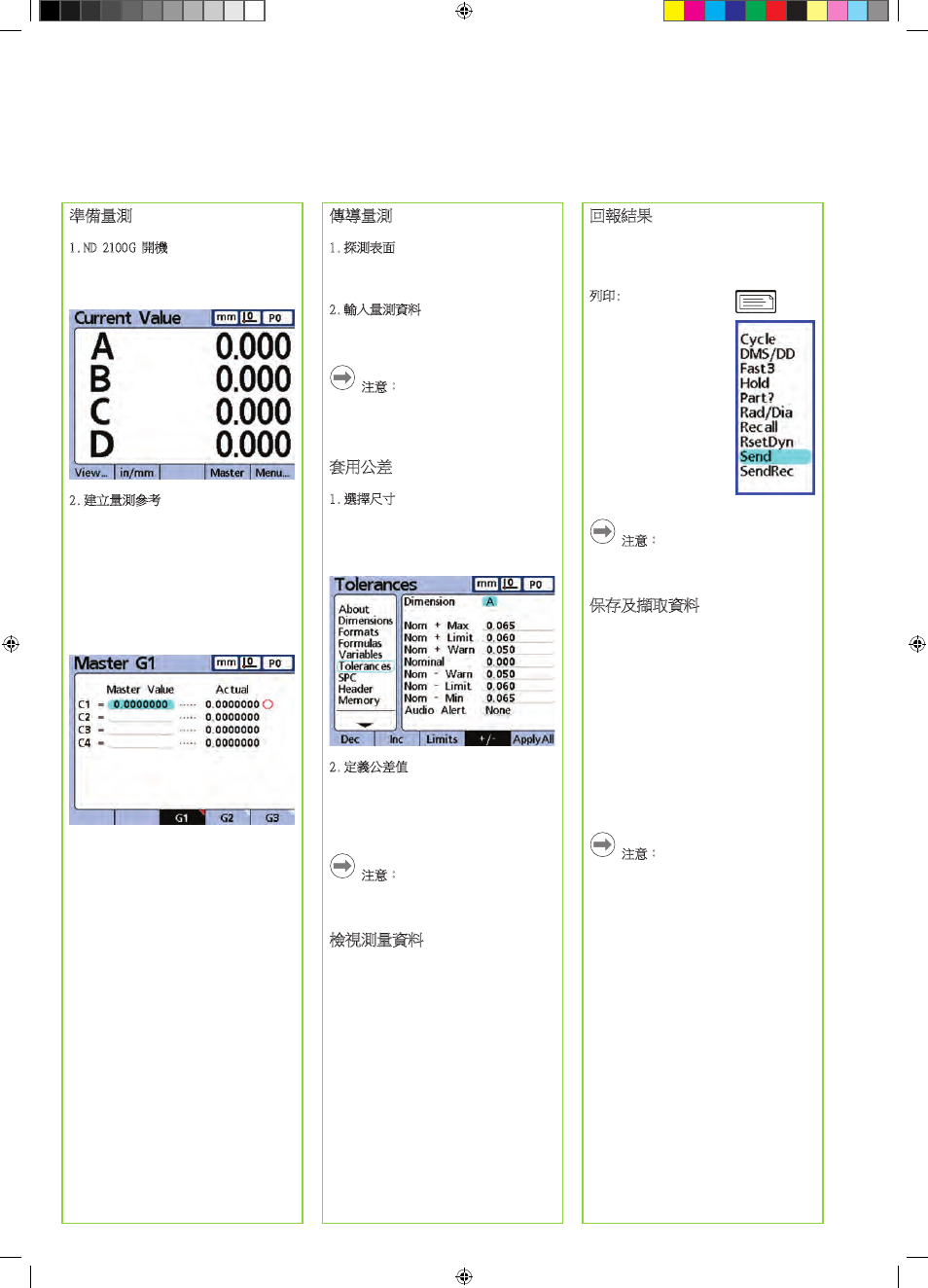

操作
準備量測
1. ND 2100 G 開機
• 檢查與 ND 2100 G的連接。
• 按下 電源開關啟動 ND 2100 G。顯示
目前位置當開機完成。
2. 建立量測參考
建立參考於量測之前。
建立量測參考:
• 按下 mASTeR軟鍵顯示主畫面。
• 導覽至光學尺通道mASTeR VALUe欄
位。
• 定位光學尺與量測面相比較。
• 輸入所需的參考值(零或是偏差值)至
mASTeR VALUe 欄位。
• 按下eNTeR鍵來確認需求。 當有綠點
於 ACTUAL 值旁表示此通道校正已經
完成。
傳導量測
1. 探測表面
單點探測使用單一通道或是多點探測使
用多通道。
2. 輸入量測資料
按下eNTeR 鍵當量測顯示於LCD。 量測
值將輸入 ND 2100 G 至資料庫。
注意：
進階公式功能可以使用於連續及半自動
的量測。有關詳細資訊，請參閱「使用
指南」。
套用公差
1. 選擇尺寸
• 按下meNU鍵、按下SeTUP軟鍵，然後導
覽至setup畫面。
• 導覽至公差畫面及選擇所需
DImeNSION 使用 DEC and INC 軟鍵。
2. 定義公差值
• 輸入 NOmINAL, WARNING, LImIT 及
mAx 公差值。
• 導覽至AUDIO ALeRT 欄位使用軟鍵選
擇 NONe, WARNING 或是 LImITS。
注意：
各種不同的公差可以應用於尺寸中.有關
詳細資訊，請參閱「使用指南」。
檢視測量資料
量測結果可以以圖形、統計、資料表及
分析。 有關詳細資訊，請參閱「使用
指南」。
回報結果
結果報告可傳送至USB印表機、USB隨身
碟或PC。 報告格式、類別、目的地可以
由設定畫面改變。 內定的設定如下。
列印: 按下 PRINT 傳遞
資料至USB。
傳遞資料至PC:
• 按下meNU軟鍵顯示功
能表。
• 按下 exTRA 軟鍵顯示
extra功能表。
• 反白 SeND 功能及按下
eNTeR 鍵傳遞資料至
RS-232。
注意：
請參考ND 2100 G 請參考使用者手冊瞭解
列印及傳遞資料細節內容。
保存及擷取資料
ND 2100 G 的設定及量測資料可以備份
至USB磁碟事後回復至原系統或是其他系
統。 保存及擷取資料:
• 將USB隨身碟插入NG 2100 G的USB連接
埠。
• 按下meNU軟鍵、按下SeTUP軟鍵，然後
導覽至setup畫面。
• 導覽管理員畫面反白選擇 PASSWORD欄
位。 如果需要的話，輸入密碼。
• 按下 SAVex 軟鍵保存設定及量測資
料。
• 按下 LOADx 軟鍵擷取設定及量測資
料。
注意：
較常使用的功能可以配置至前面板的熱
鍵功能請參考使用者手冊瞭解細節內
容。
