1
ND 2100 G GAGE-CHEK
Česky
Nastavení
Podrobný popis najdete na webové adrese
www.heidenhain.de
Před Zapnutím
Elektrické zapojení
Síťové napětí: 100 V~ až 240 V~
(–15 % až +10 %)
Síťová frekvence: 47 Hz až 63 Hz
Pojistky síťového
napájení: T1600 mA, 250 V
5 x 20 mm

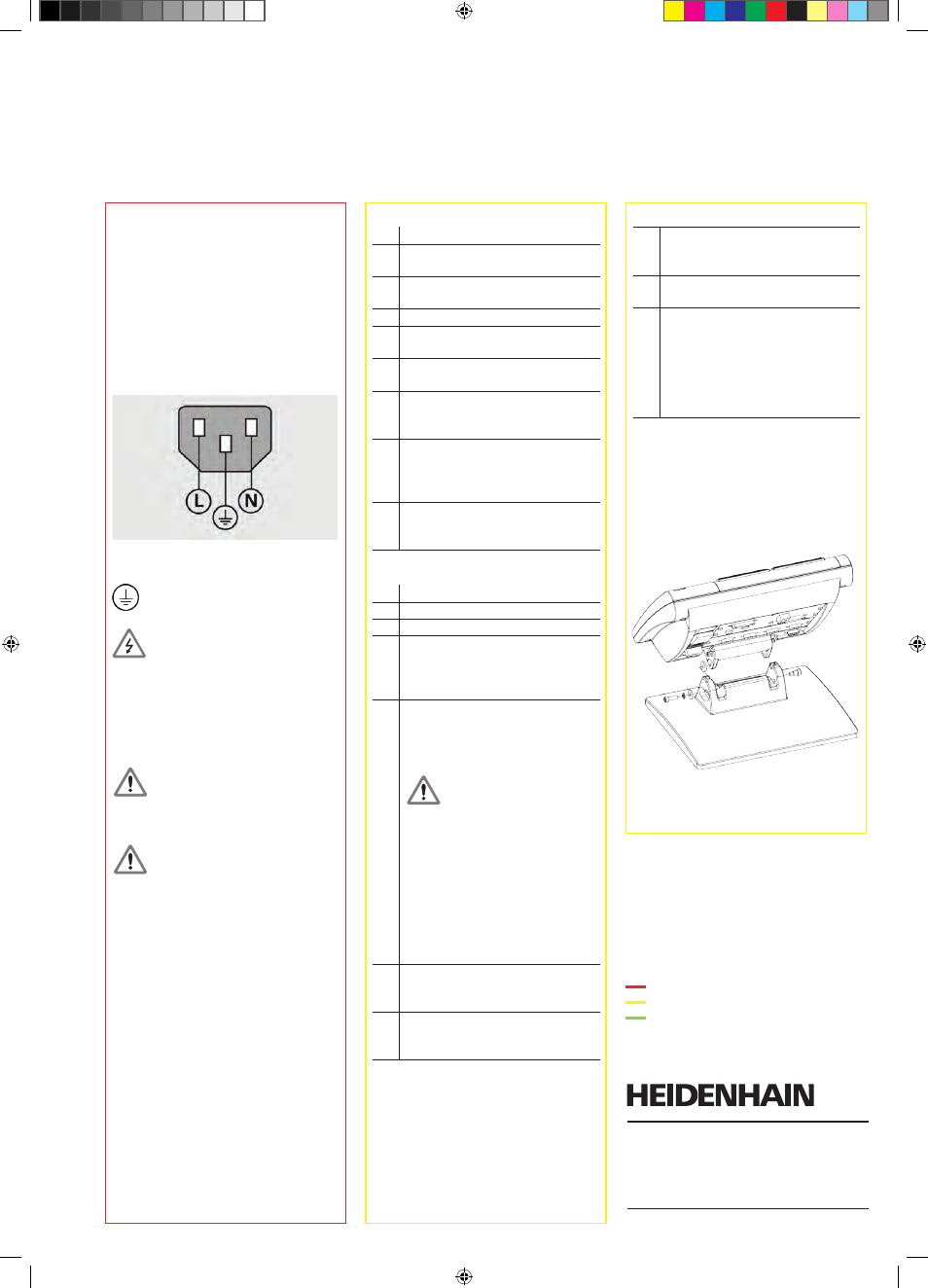

Zapojení síťového konektoru
L: Napětí fáze (hnědý)
N: Nula (modrý)
Uzemnění (žluto/zelený)
Nebezpečí úrazu elektrickým
proudem!
• Neotvírejte kryt.
• Nikdy nepoužívejte adaptér pro
připojení 3 vodičů ke 2 vodičům a
nedovolte přerušení ani odpojení
uzemnění ND 2100 G.
Upozornění
Změny napájecího kabelu může
provádět pouze elektrikář.
Upozornění
Při zapnutém síťovém napájení
nepřipojujte k ND 2100 G žádné
snímače ani jiná zařízení.
Bezpečnostní pokyny
Při práci s ND 2100 G musíte dodržovat
obecně platná bezpečnostní opatření.
Nedodržení těchto pokynů může mít
za důsledek poškození zařízení nebo
zranění osob. Bezpečnostní směrnice u
jednotlivých společností se samozřejmě
liší. Dojde-li ke konfliktu mezi
materiálem v této příručce a směrnicemi
společnosti, která tento systém používá,
tak platí přísnější pravidla.
Ovládání a zobrazení
A
LCD obrazovka
B
Softtlačítka změny na
podporované funkce.
C
Klávesy rozměrů zobrazí
hodnoty rozměrů nebo grafy.
D
Příkazové klávesy řídí měření.
E
Směrové klávesy pro pohyb v
nabídkách.
F
Číselná klávesnice pro zadávání
číselných dat.
G
Softtlačítka rychlé volby
jsou programovatelná s často
používanými funkcemi.
H
Klávesa odeslání přenese
data do PC nebo do tiskárny či
flashdisku připojeného k portu
USB.
I
Klávesa Zapnutí / Vypnutí
LCD
zapne či vypne LCD nebo
vymaže uložená data.
Přípojky na zadní straně
1
Vypínač napájení
2
Přípojka napájení s pojistkou
3
Uzemnění (ochranná zem)
4
Vstupy snímačů dávají vstupy
do rozměrových vzorců. Rozhraní
snímače se specifikuje během
nákupu.
5
Reléové výstupy jsou dvě sady
kontaktů signálních relé, které se
rozpínají a spínají podle povelů
ze vzorců ND 2100 G.
Upozornění
• Max. napětí kontaktů:
30 V
• Max. spínací proud kontaktů:
250 mA
• Max. trvalý proud kontaktů:
500 mA
• Dimenzování kontaktů:
3 watty
• Statický odpor kontaktů:
0,20 ohmů
6
Paralelní I/O port čte a zapisuje
se standardní úrovní TTL podle
řízení od vzorců ND 2100 G.
7
Rozhraní RS-232-C pro spojení
s PC. Kabel RS-232 nesmí být
křížený.
Přípojky z boku
8
Audio out, pro konektor Jack
3,5 mm sluchátek / reproduktoru,
monofonní, 8 ohmů
9
Rozhraní USB typ A pro tiskárnu
nebo ukládání dat.
10
Rozhraní dálkového
příslušenství RJ-45 pro opční
nožní spínač nebo dálkový
ovladač. Při použití rozdvojky
RJ-45 se mohou současně
používat dvě opční dálková
zařízení.
Upevnění
ND 2100 G je zajištěn v drážkách držáku
nebo v úchytném rameni podstavce
osazeným šroubem a držák se šroubem
a čepičkou je zobrazen s příslušnými
podložkami.
Velmi důležité
Vezměte prosím na vědomí
Pro vaši informaci
