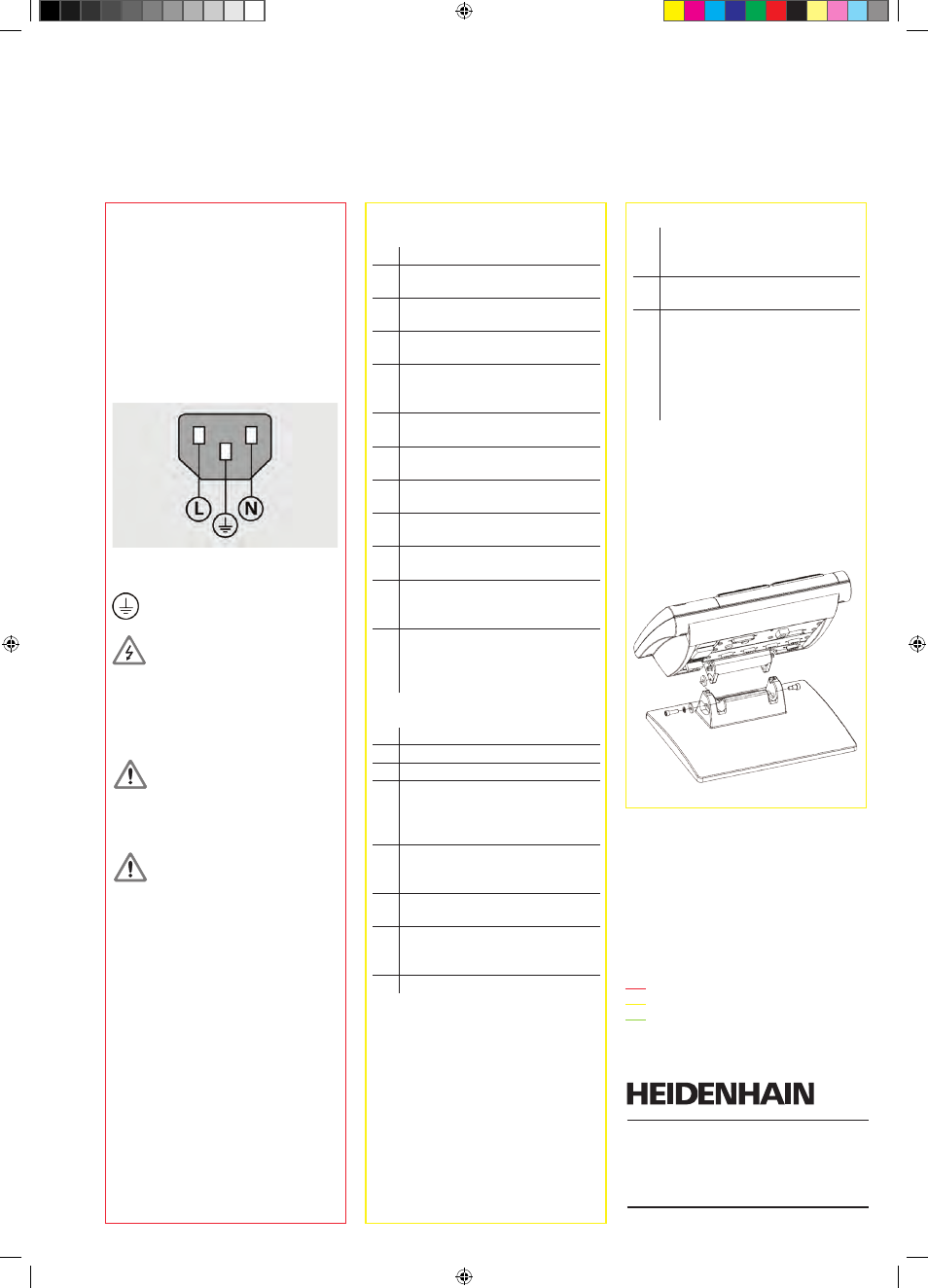

1
ND 1200 QUADRA-CHEK
Nederlands
Instellen
Voor een uitvoerige beschrijving zie www.heidenhain.de
Vóór het inschakelen
Elektrische aansluiting
Netspanning: 100 V~ tot 240 V~
(–15 % tot +10 %)
Netfrequentie: 47 Hz tot 63 Hz
Netzekering: T1600 mA, 250 V
5 x 20 mm
Bedrading van
voedingsconnector
L: netspanning (bruin)
N: nulleider (blauw)
Massa (geel/groen)
Gevaar voor elektrische
schokken!
• Open de behuizing niet
• Gebruik nooit 3-naar-2-draads-
adapters. Onderbreek de massa-
aansluiting naar de ND 1200 nooit en
koppel deze nooit los.
Waarschuwing
Wijzigingen aan de voedingskabel
mogen uitsluitend worden uitgevoerd
door een elektromonteur.
Waarschuwing
Sluit bij ingeschakelde stroom geen
encoders of andere apparatuur op de
ND 1200 aan.
Veiligheidsoverwegingen
Bij de bediening van de ND 1200 dient
u zich te houden aan algemeen erkende
veiligheidsmaatregelen. Indien u zich
niet daaraan houdt, kan dit schade aan
de apparatuur of letsel van personeel tot
gevolg hebben. Veiligheidsvoorschriften
kunnen per bedrijf verschillen. In geval
van tegenstrijdigheden tussen de inhoud
van deze beknopte handleiding en de
voorschriften van het bedrijf dat dit
systeem gebruikt, dienen de strengste
voorschriften voorrang te hebben.
Bedieningselementen en
displays
A LCD-scherm
B Softkeys: naar
ondersteuningsfuncties
C Meettoetsen: metingen
uitvoeren
D Astoetsen: nulstellen of
nulpunten instellen
E Modustoetsen: maateenheid,
nulpunt, coördinatensysteem of
helpfunctie selecteren
F Commandotoetsen: meting
controleren
G Menutoets: gebruikersmenu's
weergeven
H Pijltoetsen: door het menu
navigeren
I Sneltoetsen: programmeerbaar
voor vaak gebruikte functies
K Numeriek toetsenbord:
numerieke gegevens invoeren
L Verzendtoets: meetgegevens
naar pc, USB-printer of USB-drive
verzenden
M Aan/uit-toets van LCD: LCD
in- of uitschakelen; gegevens,
nulpunten en scheve uitlijning
wissen
Aansluitingen aan achterzijde
1 Aan/uit-knop
2 Gezekerde voeding
3 Massa (veiligheidsaarding)
4 Meetsysteemingangen, X-, Y-, Z,
Q-as voor lengtemeetsystemen
en impulsgevers. Interface wordt
bij de aanschaf gespecificeerd.
5 RS-232-C-interface voor pc-
aansluiting. RS-232-kabel mag
niet gekruist zijn.
6 Optische kabelconnector voor
sensor van comparator-scherm
7 Optische kabelconnector
voor referentielichtbron van
comparator
8 Niet gebruikt
Aansluitingen zijaanzicht
9 Audio out, voor 3,5mm-stekker
voor koptelefoon/luidspreker,
monaural, 8 ohm
10 USB type A interface voor
printer of gegevensopslag
11 Interface voor remote
accessories RJ-45 voor
optionele voetschakelaar of
toetsenbordaccessoire. Met
een RJ-45-splitter kunnen twee
optionele remote accessoires
gelijktijdig worden gebruikt.
Montage
De ND 1200 wordt met een borstbout
kantelbaar bevestigd in de openingen
van de montagearm of montagesteun.
Afgebeeld is de montage met
een tapbout en bijbehorende
onderlegringen.
Uiterst belangrijk
Let hierop
Ter informatie
