1
ND 1200 QUADRA-CHEK
Svenska
Inställning
För detaljerad beskrivning, se www.heidenhain.de

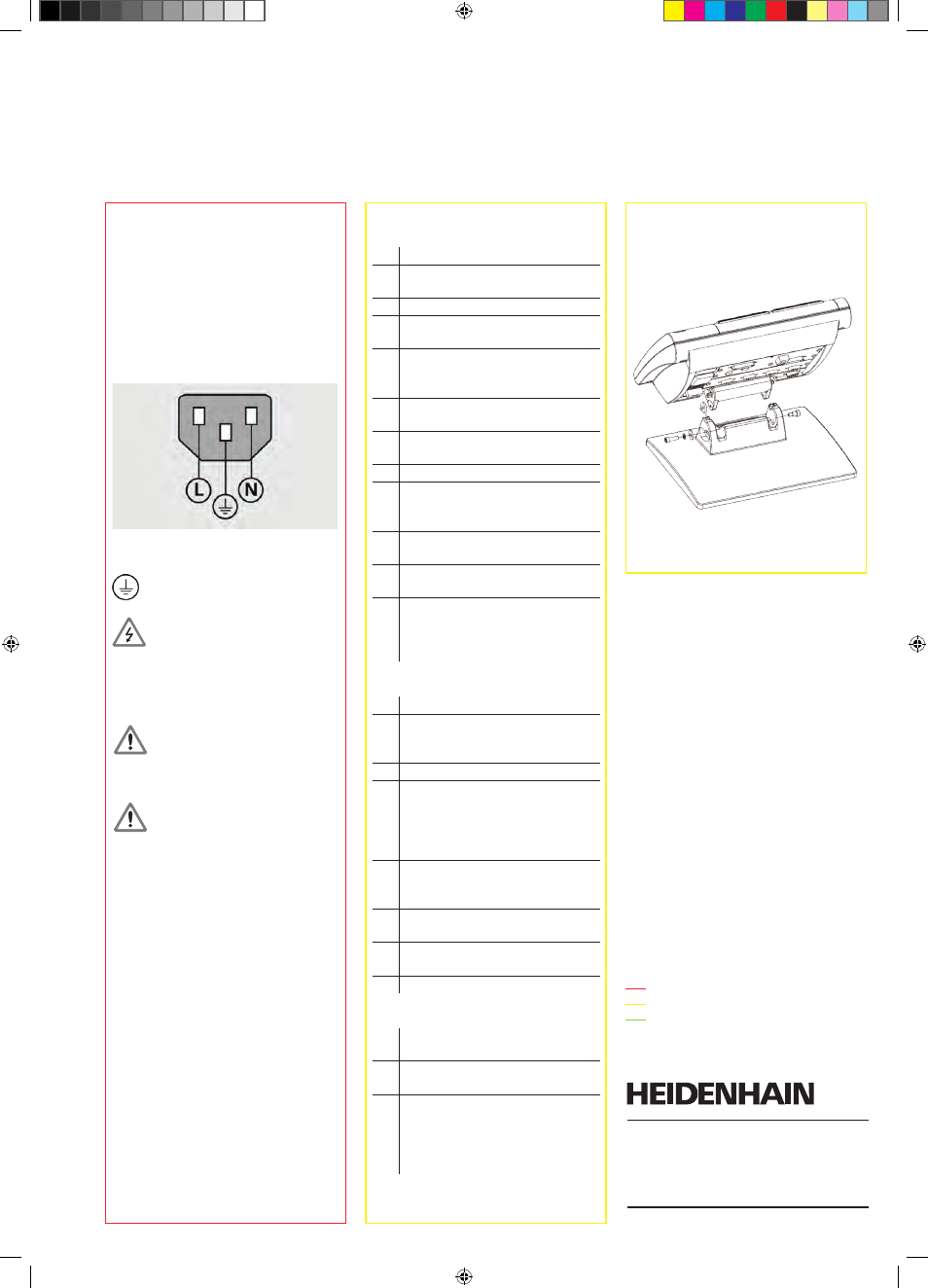

Före uppstart
Elektrisk anslutning
Matningsspänning: 100 V~ till 240 V~
(–15 % till +10 %)
Matningsfrekvens: 47 Hz till 63 Hz
Säkring: T1600 mA, 250 V
5 x 20 mm
Kabelanslutning nätkontakt
L: Matningsspänning (brun)
N: Nolla (blå)
Jord (gul/grön)
Risk för elektrisk stöt!
• Öppna inte kåpan
• Använd aldrig adapter för 3-ledare
till 2-ledare eller att jordledaren till
ND 1200 är bruten eller urkopplad.
Varning
Ändringar i matningskabeln får endast
utföras av en elektriker.
Varning
Anslut inte mätsystem eller annan
utrustning till ND 1200 när strömmen
är på.
Säkerhetsöverväganden
Allmänt spridda försiktighetsåtgärder
beträffande säkerhet måste följas vid
användande av ND 1200. Att inte följa
dessa försiktighetsåtgärder kan resultera
i förstörd utrustning eller personskada.
Det är naturligt att säkerhetsregler
varierar mellan olika företag. Om en
konflikt finns mellan informationen i
denna guide och de regler som gäller på
det företag som använder detta system,
skall de mer restriktiva reglerna ha
företräde.
Manöverknappar och
indikeringar
A LCD bildskärm
B Softkeys: Varierar för att stödja
funktioner
C Mäknappar: Initiera mätningar
D Axelknappar: Nollställ eller
förinställa utgångspunkter
E Modeknappar: Selektera
måttenhet, utgångspunkt,
koordinatsystem eller hjälp
F Kommandoknappar: Kontrollera
mätning
G Menyknapp: Visar
användarmenyer
H Pilknappar: Navigering i menyer
I Snabbknappar: Programmerbara
för vanligen förekommande
funktioner
K Numerisk knappsats: Mata in
numeriska data
L Sändknapp: Överför mätdata till
PC, USB-skrivare eller USB-enhet
M LCD på/av knapp: Stänger av
eller slår på LCD, raderar data,
utgångspunkter eller justeringar
för snedställning
Anslutningar på baksidan
1 Strömbrytare
2 Anslutning för
matningsspänning med
säkring
3 Jord (skyddsjord)
4 Mätsystemsingångar, X-,
Y-, Z, Q-axel för linjära och
roterande mätsystem. Interface
specificeras i samband med
inköpet.
5 RS-232-C interface för
anslutning till PC. RS-232 kabel
får inte vara byglad.
6 Optisk kabelanslutning för
komparator bildsensor
7 Optisk kabelanslutning för
komparator referensljuskälla
8 Används ej
Anslutningar på sidan
9 Audio ut, för 3,5 mm hörlurs-/
högtalarkontakt, mono, 8 Ohm
10 USB typ A, interface för skrivare
eller datalagring
11 Interface för fjärrtillbehör
RJ-45 för tillbehör fotbrytare eller
knappsats. Två fjärrtillbehör kan
användas samtidigt via en RJ-45-
delare.
Montering
ND 1200 låses till montagefotens
vridspår eller montagearm med en
axeltapp, montering av skruvar med
tillhörande brickor.
Mycket viktigt
Observera
För din information
