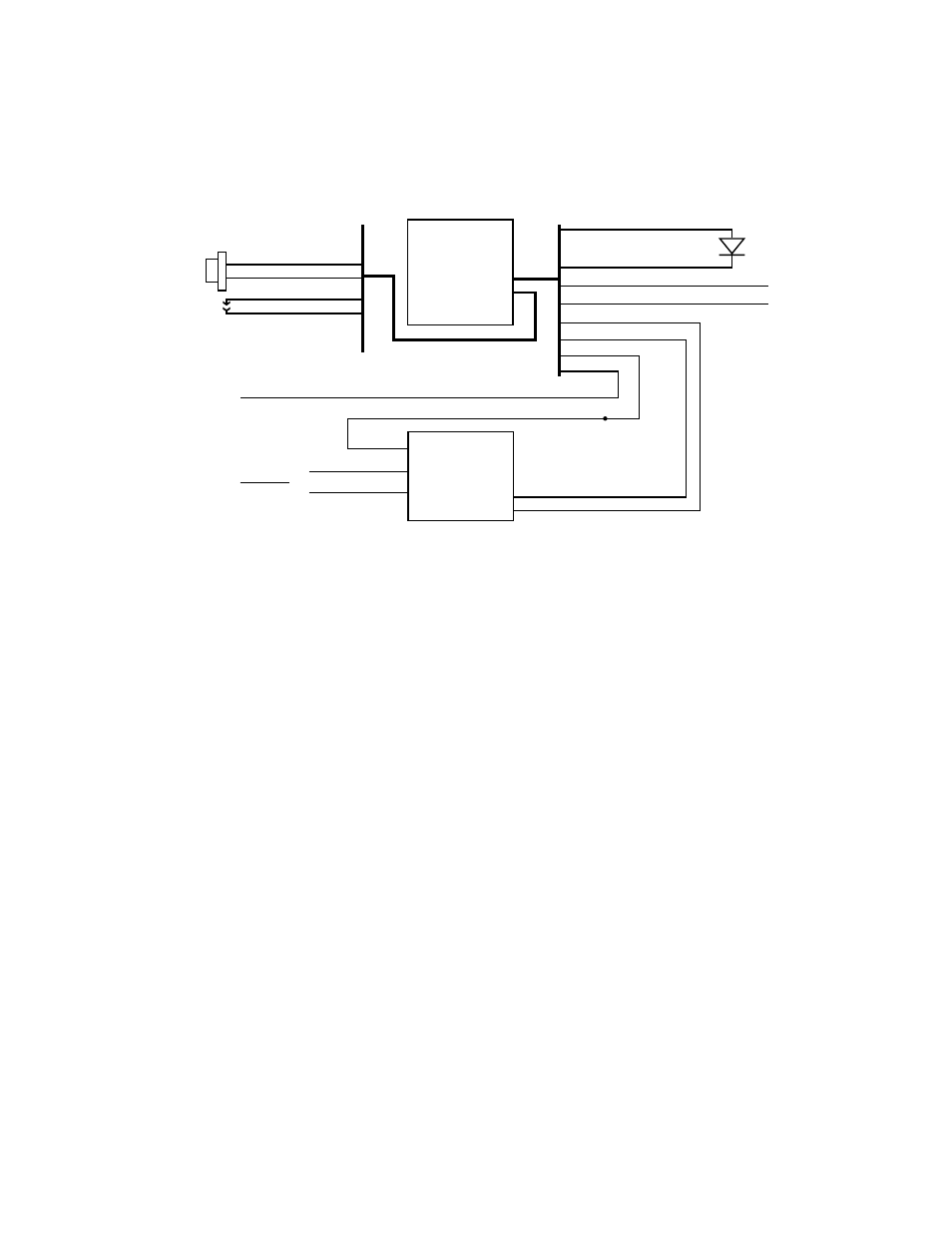

TYPICAL WIRING DIAGRAM
For other diagrams, consult our Customer Service.
68A10-299
REV 1504
ILB
BATTERY
PACK
RED/WHITE (+)
BLUE/WHITE (-)
RED (+)
BLUE (-)
DRIVER (-)
DRIVER (+)
WHITE
COMMON
BLACK (120V)
ORANGE (277V)
WHITE/RED
RED OR RED/BLK
BLK/ORG or BLK/BRN (120 TO 277V, 50/60HZ)
WHITE
COMMON
WHITE/BLACK
WHITE/BLACK
DO NOT MATE CONNECTOR UNTIL INSTALLATION
IS COMPLETE AND AC POWER IS SUPPLIED.
ч
ш
TEST ACCESSORY LEADS-OBSERVE PROPER
POLARITY WIRING.
÷
AC DRIVER
UNIT CONNECTOR
ILB-CP WITH TBTS TEST ACCESSORY
LED
ARRAY
ø
UNSWITCHED
SWITCHED OR
UNSWITCHED LINE
WHITE/BLACK
WHITE/BLACK
ILBCP_TBTS_B.EPS
ù
SELECT PROPER VOLTAGE LEAD. CAP UNUSED LEAD.
ù
ILB
