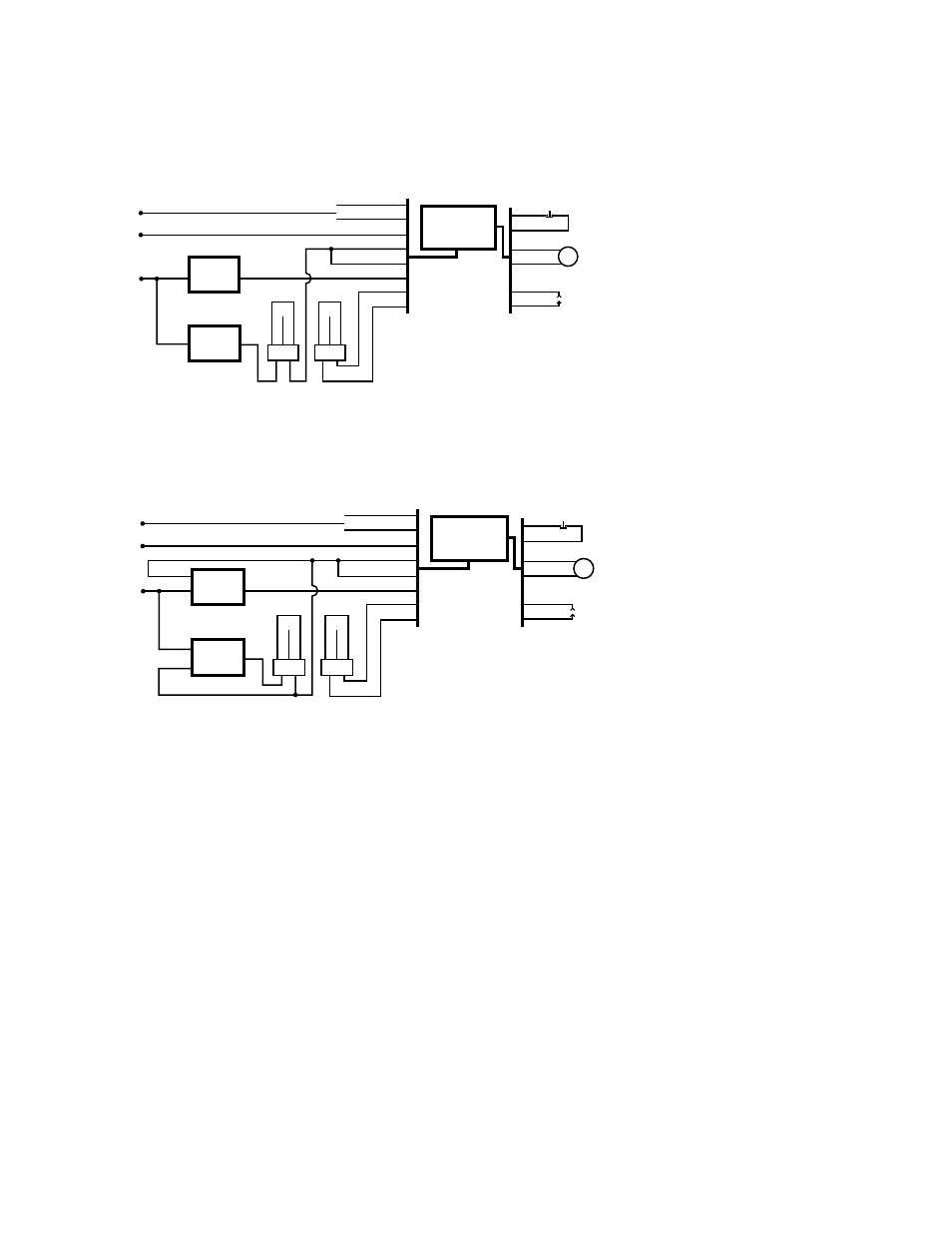

TYPICAL WIRING DIAGRAMS
For use with 2 pin, 5 through 13 watt lamps with integral starter only.
9. TWO NORMAL POWER FACTOR MAGNETIC BALLASTS
10. TWO HIGH POWER FACTOR MAGNETIC BALLASTS
UNIT
CONNECTOR
CHARGE
INDICATOR
TEST
SWITCH
WHITE
RED OR
RED/BLK (+)
WHT/BLK
WHT/BLK
WHT/RED
WHT/BLK
FLEX
BLK (120V)
ORG (277V)
WHITE
WHITE
WHITE
WHT/BLK
BLUE/WHT
BLUE
YELLOW
YEL/BLK
BLUE
BLUE
BLACK
BLACK
UNSWITCHED LINE
COMMON
SWITCHED OR
UNSWITCHED
LINE
➀
➁
A.C.
BALLAST
#1
A.C.
BALLAST
#2
*LAMP
LAMP
*AC/EMERGENCY LAMP
TWO HIGH POWER FACTOR MAGNETIC BALLASTS
EMERGENCY
BALLAST
2HPFMBJ
➂
➀
➂
DO NOT MATE CONNECTOR UNTIL
INSTALLATION IS COMPLETE AND
AC POWER IS SUPPLIED.
LAMP SELECTOR LEADS—REFER
TO INSTALLATION INSTRUCTIONS,
LAMP OPERATION SECTION FOR
VARIOUS OPTIONS.
TEST ACCESSORY LEADS-REFER
TO INSTALLATION INSTRUCTIONS
FOR PROPER POLARITY WIRING.
➁
Insert
Rev. 071513
68313-005
I-13-EM-J
I-13-EM-J
Wiring and Troubleshooting Tips are available on-line at http://www.iotaengineering.com/wiringtips.pdf
