Mesure de la puissance ou de la perte
La mesure de la puissance absolue s’effectue selon la même procédure que le
référencement du wattmètre à une source, à l’exception de l’étape de
référencement.
Pour mesurer la puissance ou la perte :
1. Si nécessaire, procédez à une annulation des écarts (voir Annulation des
déviations électriques à la page 9).
2. Vérifiez vos fibres et nettoyez-les correctement pour des performances
optimales (voir Nettoyage et connexion des fibres optiques à la page 8).
3. Pour les mesures de perte, référencez votre wattmètre à une source lumineuse
(voir Référencement de votre wattmètre à une source à la page 10), puis
désactivez la source lumineuse.
4. À l’aide de l’adaptateur et des cavaliers de test appropriés, connectez une fibre
à tester à une source lumineuse (telle que ELS-50) et au port du détecteur de
votre unité.
Note : Si vous avez référencé votre wattmètre à une source, connectez la fibre
testée aux cavaliers de test de référence utilisés pour le référencement.

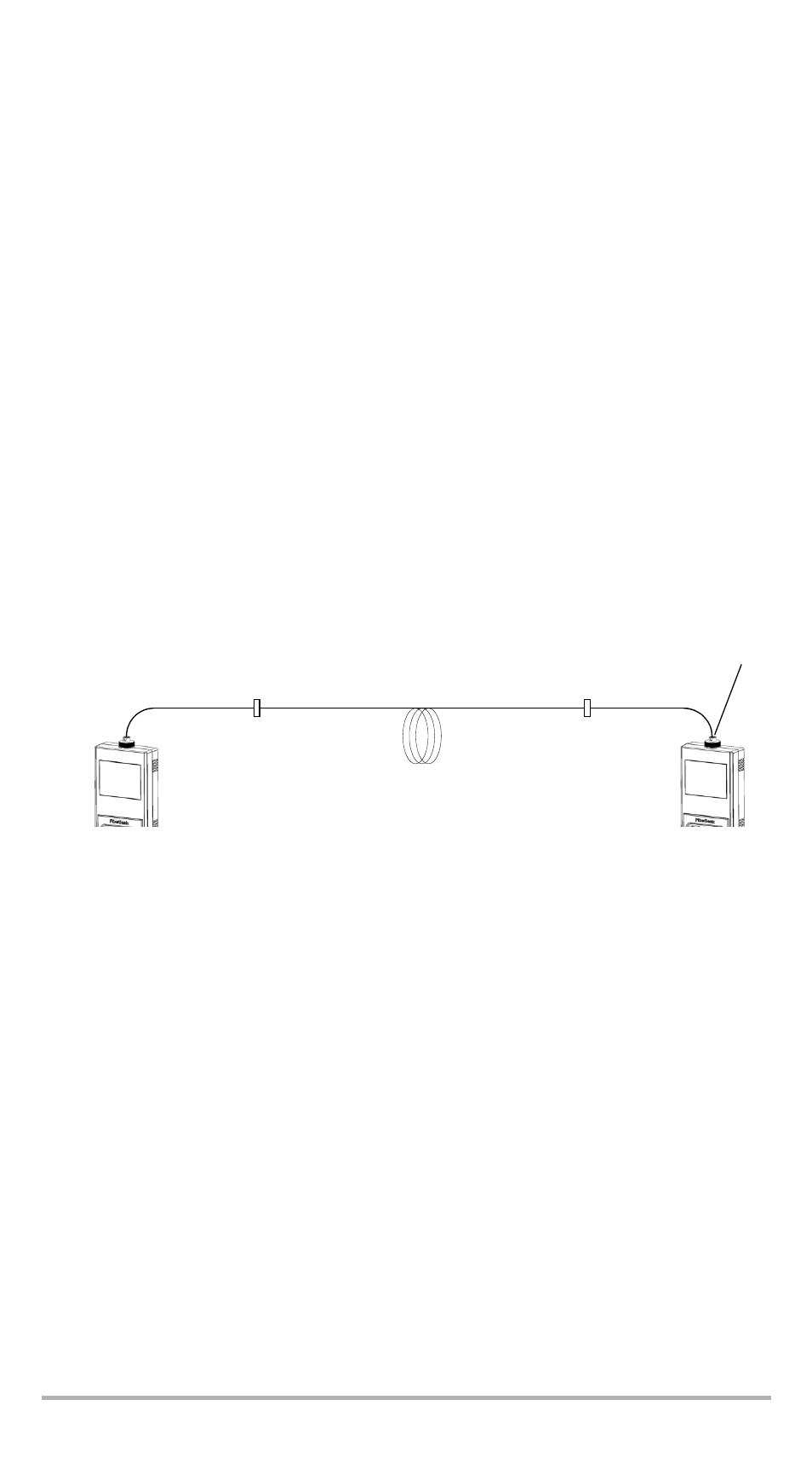

Fibre testée
Cavalier
de test
Cavalier
de test
Source
lumineuse
Wattmètre
Adaptateur
Connecteur de
l’adaptateur
traversant
Connecteur de
l’adaptateur
traversant
