EPM-50/ELS-50 11
Измерение опорного значения между
измерителем мощности и источником
В режиме измерения с учетом опорного значения устройство отображает
значение потерь, обусловленное только тестируемым волокном, т. к. опорное
значение вычитается из значения измеренной мощности.
Важно Для каждой длины волны необходимо установить свое опорное
значение.

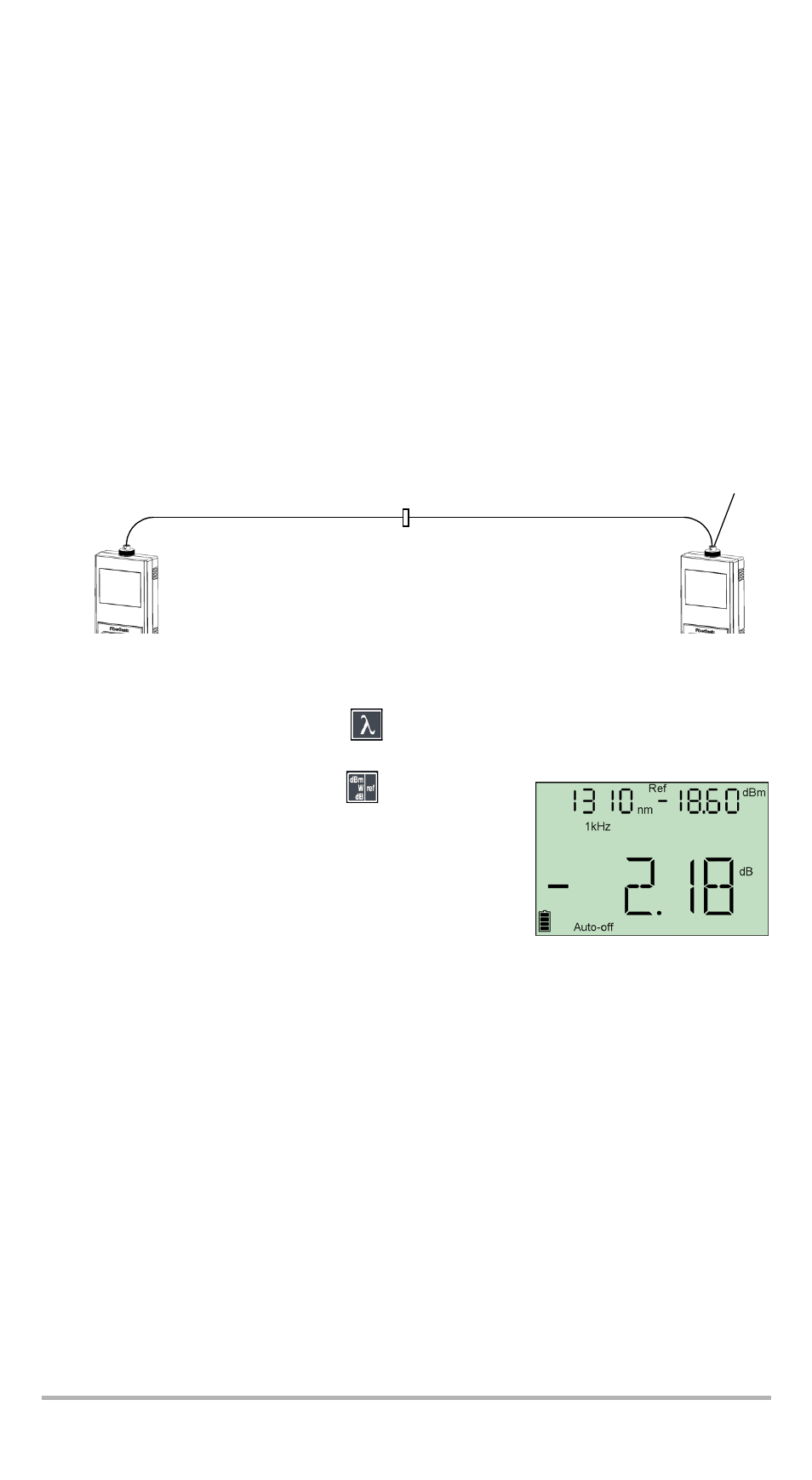

Для измерения опорного значения между измерителем мощности и
источником вручную необходимо выполнить следующие действия:
1. С помощью соответствующего адаптера подсоедините источник света
(например, ELS-50) к порту детектора на измерителе мощности.
2. Включите источник на необходимую длину волны.
3. Приведите в соответствие длину волны измерителя мощности и длину
волны источника при помощи .
Дина волны отображается в верхнем левом углу.
4. Удерживайте нажатой кнопку в течение
нескольких секунд. Измеритель мощности
сохраняет текущую обнаруженную мощность
в качестве новой опорной мощности.
Опорная мощность отображается в верхнем
правом углу (дБм), а отображение текущего
показания потерь автоматически переключается
на дБ.
5. Повторите процедуру для каждой длины волны, для которой необходимо
измерить опорное значение.
Важно После измерения опорных значений для всех требуемых длин
волн не извлекайте опорную перемычку из порта источника,
не дождавшись завершения всех измерений.
Источник
света Измеритель
мощности
Адаптер Опорная
тестовая перемычка
Опорная
тестовая перемычка
Промежуточный
переходник
