Medição da potência ou perda (EPM-50) 10

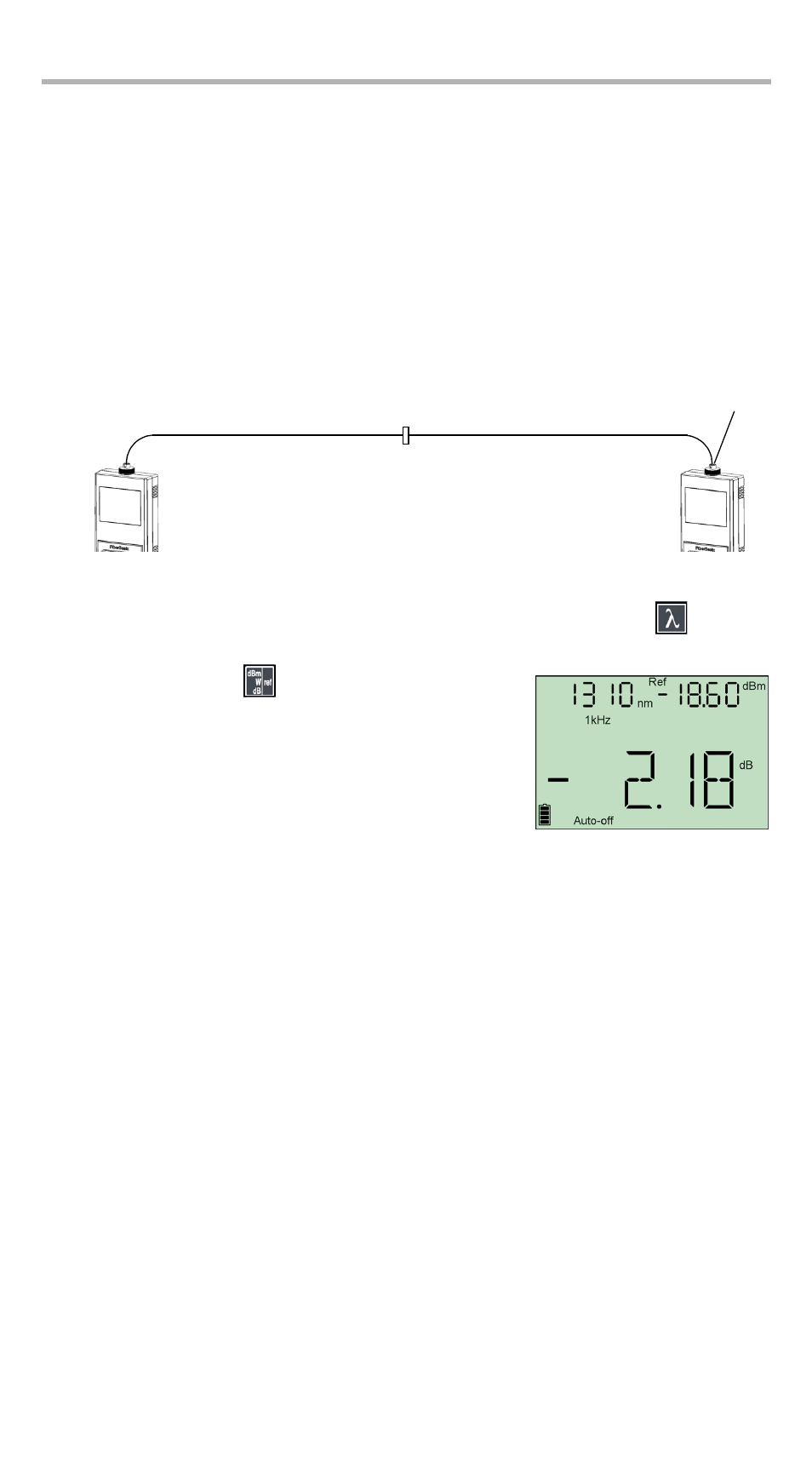

Ligar o Medidor de potência à fonte
No modo de referência, a sua unidade só mostra a perda provocada pela fibra em
teste, uma vez que subtrai um valor de referência à potência medida.
Nota: Deve definir um valor de referência diferente para cada comprimento
de onda.
Para ligar o medidor de potência manualmente a uma fonte:
1. utilizando um adaptador adequado, ligar um fonte de luz (como sendo ELS-50)
à porta do detector do seu medidor de potência.
2. Active a fonte no comprimento de onda desejado.
3. Adapte a fonte e o medidor de potência ao comprimento de onda
.
O comprimentos de onda é indicado no canto superior esquerdo.
4. Prima e mantenha durante alguns segundos.
O medidor de potência guarda a potência
actualmente detectada como potência de
referência nova.
A potência de referência é exibida no canto
superior direito (expressa em dBm),
sendo a leitura da perda actual comutada
automaticamente para dB.
5. Repita o procedimento para cada comprimento de onda que pretenda utilizar
como referência.
Nota: Depois de todos os comprimentos de onda desejados terem sido
referenciados, não desligue a ligação directa de teste de referência
da porta da fonte até todas as medições estarem concluídas.
Fonte de luz Medidor de potência
Adaptador Referência
Ligação directa de teste
Referência
Ligação directa de teste
Conector
bulkhead
