Измерение мощности или потерь (EPM-50) 12
Измерение мощности или потерь
Измерение абсолютной мощности осуществляются аналогично измерению
опорных значений между измерителем мощности и источником,
за исключением процедуры измерения опорного значения.
Измерение мощности или потерь:
1. При необходимости выполните обнуление смещения (см. Обнуление
электрических смещений на стр. 10).
2. Для обеспечения оптимальной работоспособности необходимо выполнить
соответствующую проверку и очистку волокон (см. Очистка и подключение
оптических волокон на стр. 9).
3. Для измерения потерь определите опорное значение измерителя мощности
с источником света (см. Измерение опорного значения между измерителем
мощности и источником на стр. 11), затем выключите источник света.
4. С помощью соответствующего адаптера и тестовых перемычек
подсоедините тестируемое волокно к источнику света (например, ELS-50) и
к порту детектора устройства.
Важно Если опорное значение между измерителем мощности и
источником уже измерено, просто подсоедините тестируемое
волокно к тестовым перемычкам, которые использовались для
измерения опорного значения.

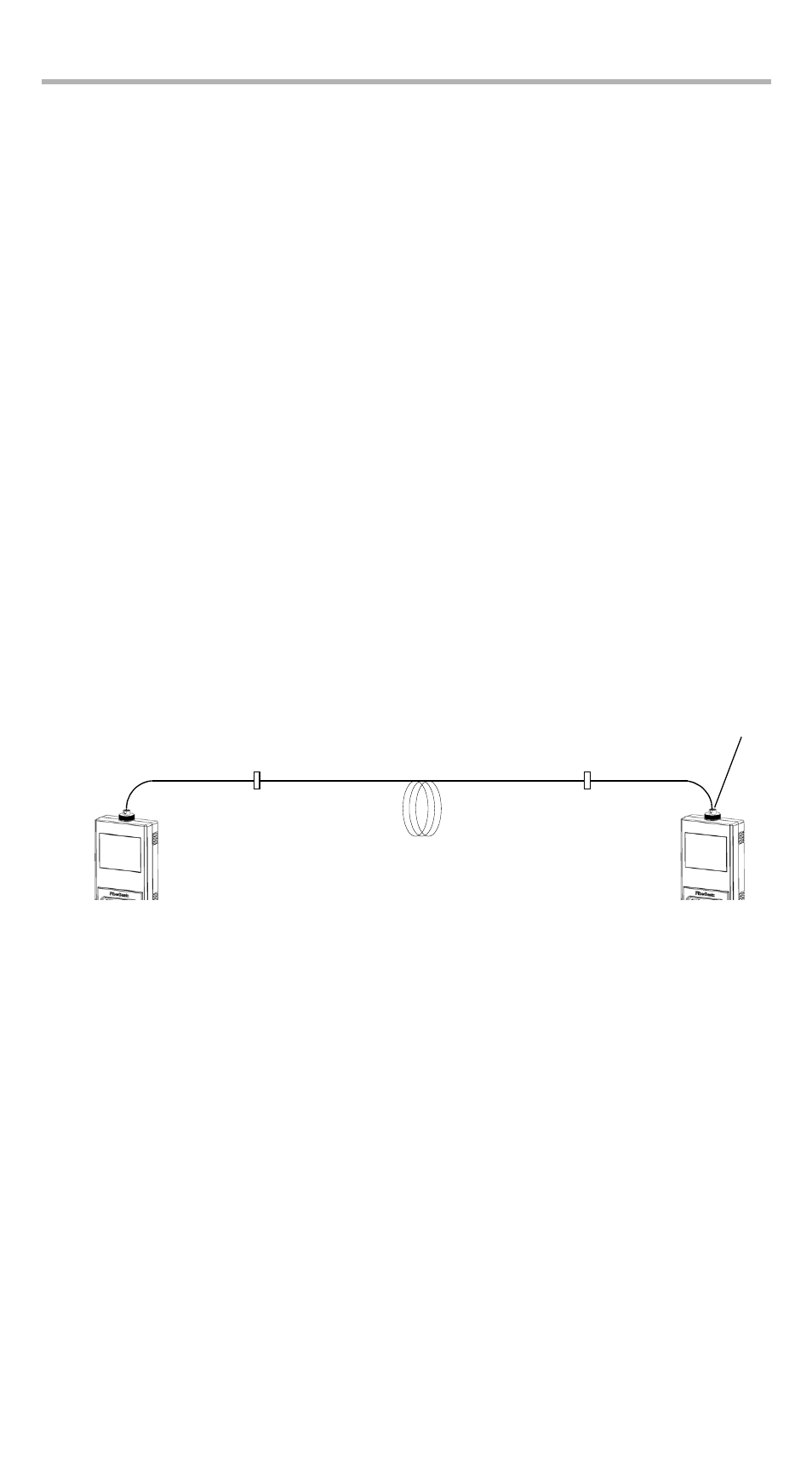

Тестируемое волокно
Тестовая
перемычка
Тестовая
перемычка
Источник
света Измеритель
мощности
Адаптер
Промежуточны
й переходник
Промежуточный
переходник
