EPM-50/ELS-50
11
Medição da potência ou perda
O processo de medição de potência absoluta é semelhante à referenciação do
medidor de potência a um fonte, excepto no que diz respeito ao passo de
referência.
Para medir a potência ou as perdas de potência:
1. caso seja necessário, anular o offset (ver Anulação de offsets electrónicos na
2. Verifique e limpe adequadamente as suas fibras para um desempenho máximo
(ver Limpar e ligar fibras ópticas na página 8).
3. Para medir as perdas, coloque o medidor de potência junto do fonte de luz
(ver Ligar o Medidor de potência à fonte na página 10), desactivando,
seguidamente, o fonte de luz.
4. Utilizando um adaptador e uma ligação de teste adequados, ligar uma fibra em
análise a uma fonte de luz (como sendo ELS-50) e à porta do detector da sua
unidade.
Nota:
Caso tenha ligado o seu medidor de potência a um fonte de luz, basta
apenas ligar a fibra em análise às ligações directas de teste utilizadas
como referência.

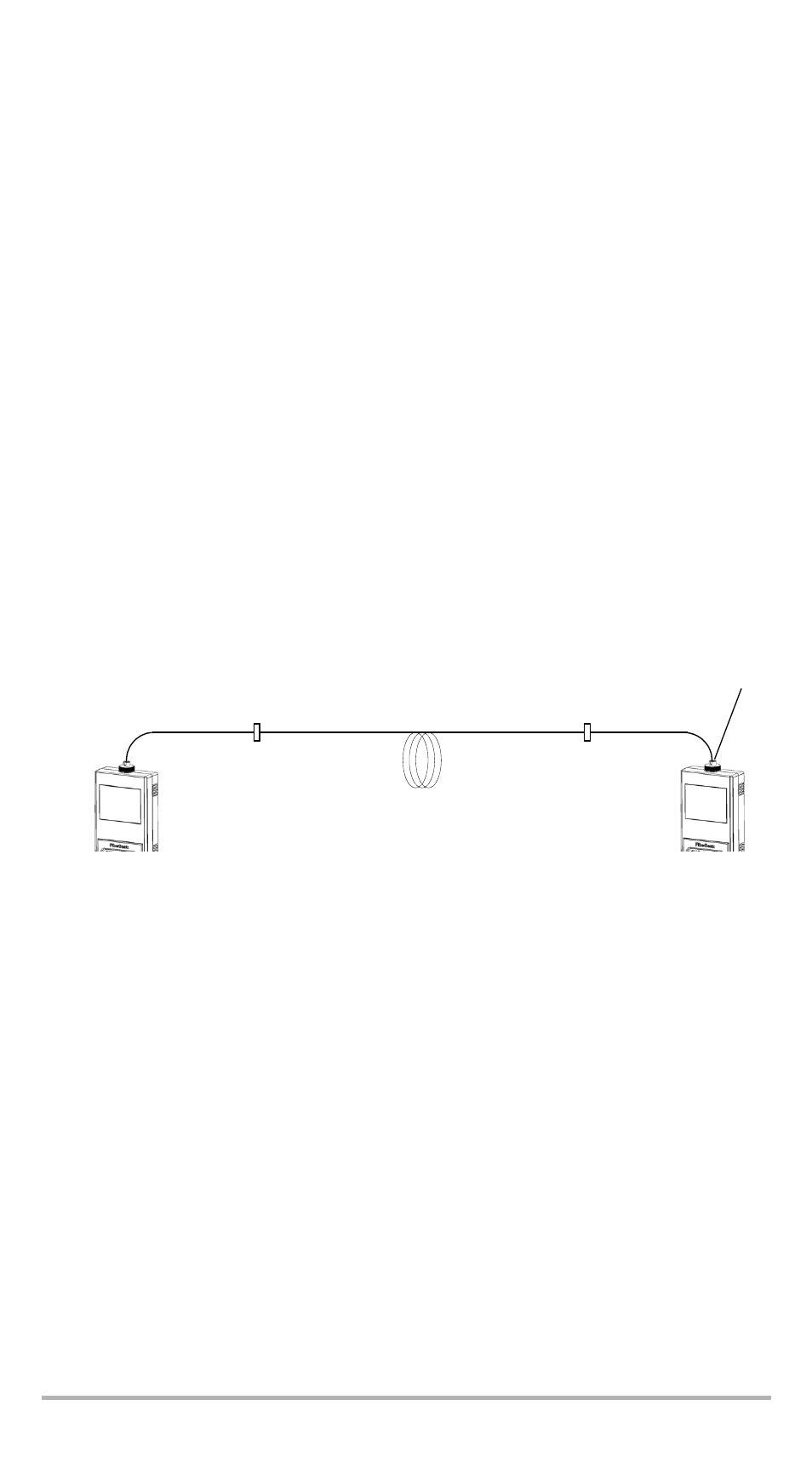

Fibra em análise
Ligação
directa de teste
Ligação
directa de teste
Fonte
de luz
Medidor de
potência
Adaptador
Conector
bulkhead
Conector
bulkhead
