TABLES DES MATIERES
Description - Caractéristiques techniques................... 1
Consignes de sécurité..................................................... 2
Préparation de la machine........................................... 3-4
Mise en marche - Embrayage - Arrêt........................4
Transport........................................................................... 5
Graissage carter............................................................... 5
Filtre à air.......................................................................... 5
Remplacement de la courroie......................................... 5
Sigles................................................................................. 5
Pièces détachées............ ...................................... 3 1 - 3 2

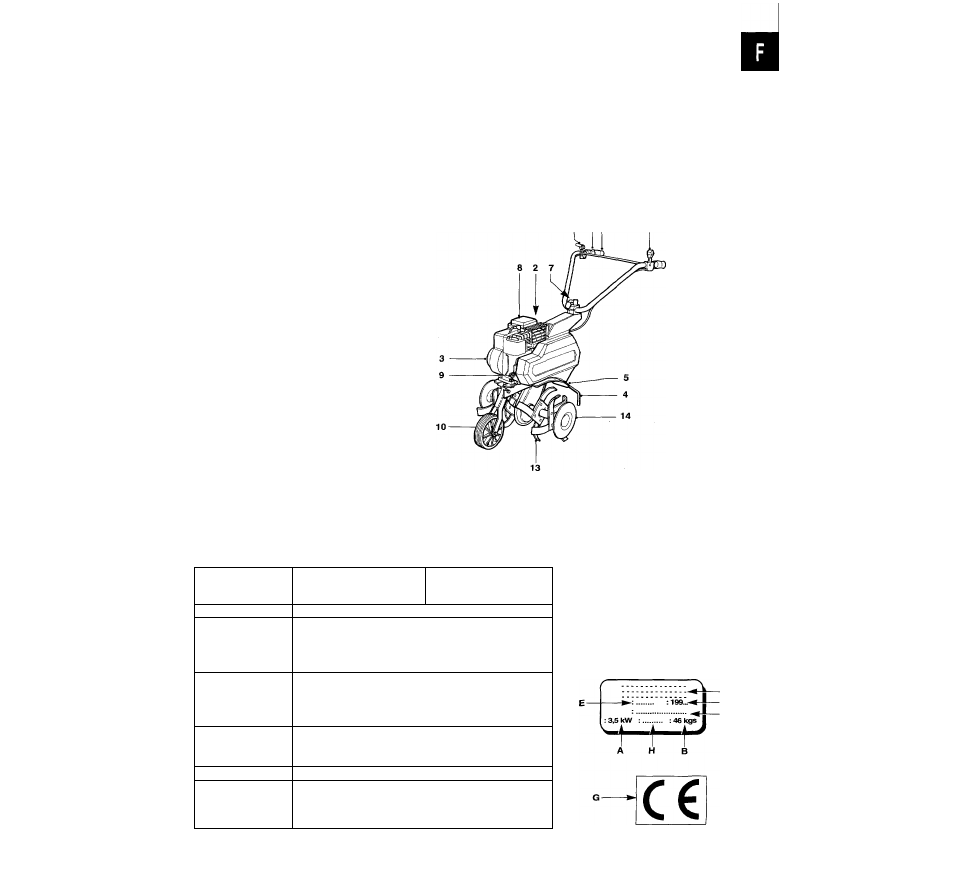

DESCRIPTION
1 - Commande d’accélérateur
2 - Réservoir d’essence
3 - Lanceur manuel
4 - Béquille de terrage
5 - Tôles de protections d’outils
6 - Commande marche avant
7 - Manette de réglage guidon
8 - Filtre à air
9 - Bouchon de niveau et remplissage huile
10 - Roue de transport
11 - Coupe circuit - Commande d’arrêt moteur
12 - Manette marche avant / marche arrière
13 - Outils rotatifs
14 - Disques protège plantes
12 116
CARACTERISTIQUES TECHNIQUES
MOTEUR BRIGGS & STRATTON
T 350 / T 350R 3,5 HP -148 cm=
4Tps - à 3400 tr/mn
BRIGGS & STRATTON
T 500R 5 HP - 206 cm»
4Tps - à 3400 tr/mn
Poids 46Kg
Niveau puissance
acoustique
81,2 dBA à 3400 tr/mn | 84,9 dBA à 3400 tr/mn
Selon les directives 89/392-91/368-93/44-93/68 94/44 CEE
Projets de normes Pr. EN 1553/août 94-Pr. EN 3200/1993 -
Normes ISO 3744 - NFS 31-041 et NFS 31-048
Mesure de vibration 14,3 m/s^ à 3400 tr/mn | 14,3 m/s^ à 3400 tr/mn
Selon les directives 89/392-91/368-93/44-93/68 CEE Projets de
normes Pr, EN 1033/1993 - Normes ENV 25349/1993 - ENV
28041/1993, ISO 5347/1987 et ISO 5348/1987
Transmission Par courroie avec embrayage à galet tendeur et chaîne sous car­
ter. Vitesse de rotation des outils : 120 à 140 tr/mn
Embrayage par poignée au guidon et sécurité
Guidon Réglable en hauteur et en déport
Outils de fraisage Diamètre des outils ; 320 mm
Largeur de travail : 590 mm avec 4 étoiles et disques
840 mm avec 6 étoiles et diques
PLAQUE D’IDENTIFICATION
DE LA MACHINE
A - Puissance nominale
B - Masse en kilogrammes
- Numéro de série
- Année de fabrication
- Type de la motobineuse
- Nom et adresse du constructeur
- Identification CE
- Vitesse maxi moteur
-
1
-
