lA-TRANSFORMER
115/24
2 A-RE LAY-HEAT (SPST-NC)
3D-BLOWER
MOTOR
4A-RUN
CAPACITOR
5F-GAS VALVE
6C1-PRINT
ED
CIRCUIT
BOARD
6F-PILOT
IGNITER
6H-SAFETY
PILOT
(FLAME
SENSING)
7H-UMIT
SWITCH
(SPST-NC)
9G-BLOWER
DOOR
SWITCH
(SPST-N.
O.
)
IIC-FUSIBLE
UNK
HE-GROUND
LUG
•FACTORY
HIGH-VOLTAGE
WIRING
-FACTORY LOW-VOLTAGE WIRING
— — — —FIELD HIGH-VOLTAGE WIRING

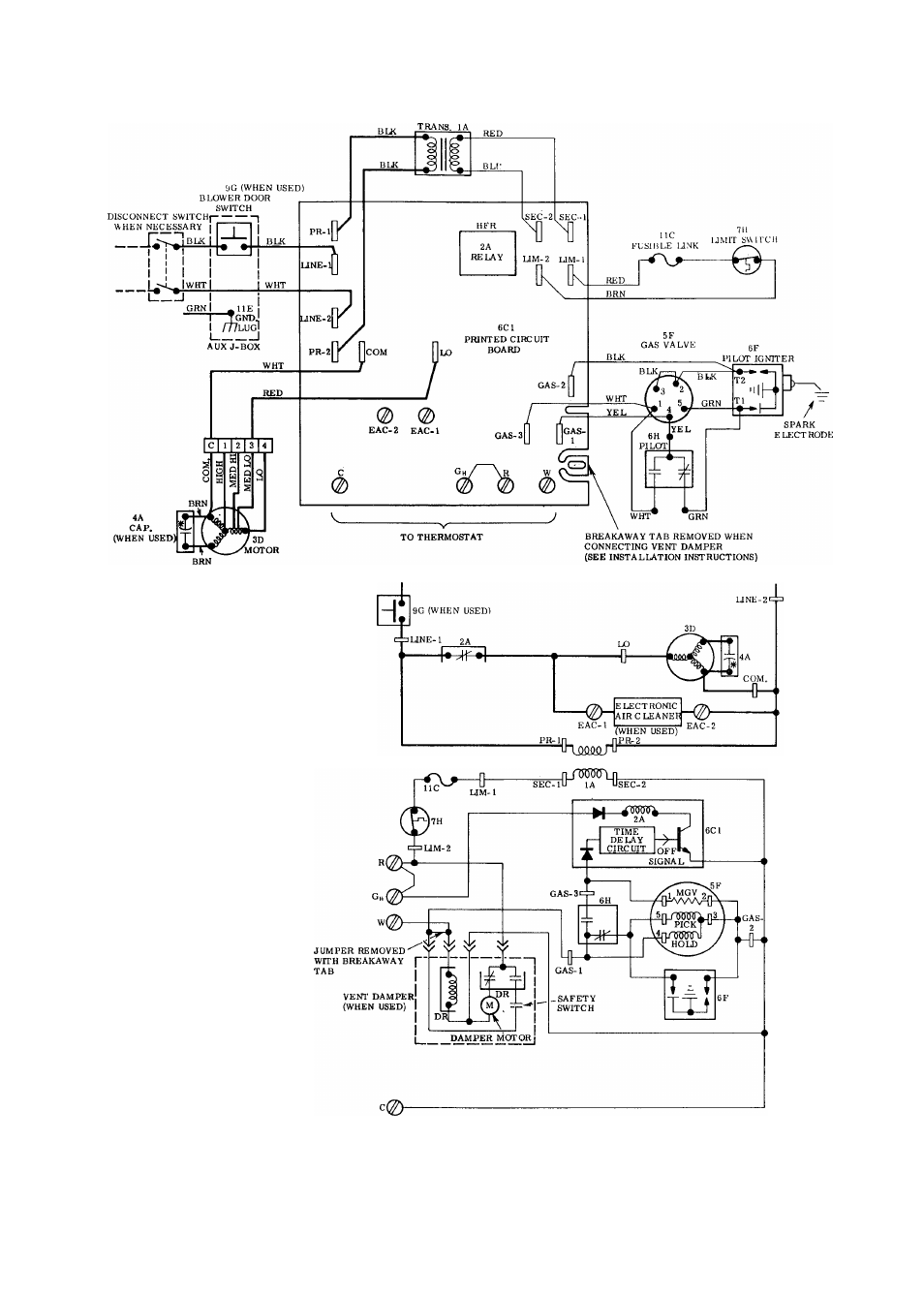

Fig. 3 — Label Wiring Diagram; 58GS050-150 Sizes; Heating Only
