30 / 32 P/N 146279999-2 (ML) • REV C • ISS 28JUN12
SW 5: Ställa in LED:erna
På: Aktiverar båda LED: arna på detektorn hela tiden
(fabriksinställning).
Av: Gör så att båda LED: arna styrs av gångtest- och dag-
/nattingången. Detta aktiverar detektorns minnesfunktion.

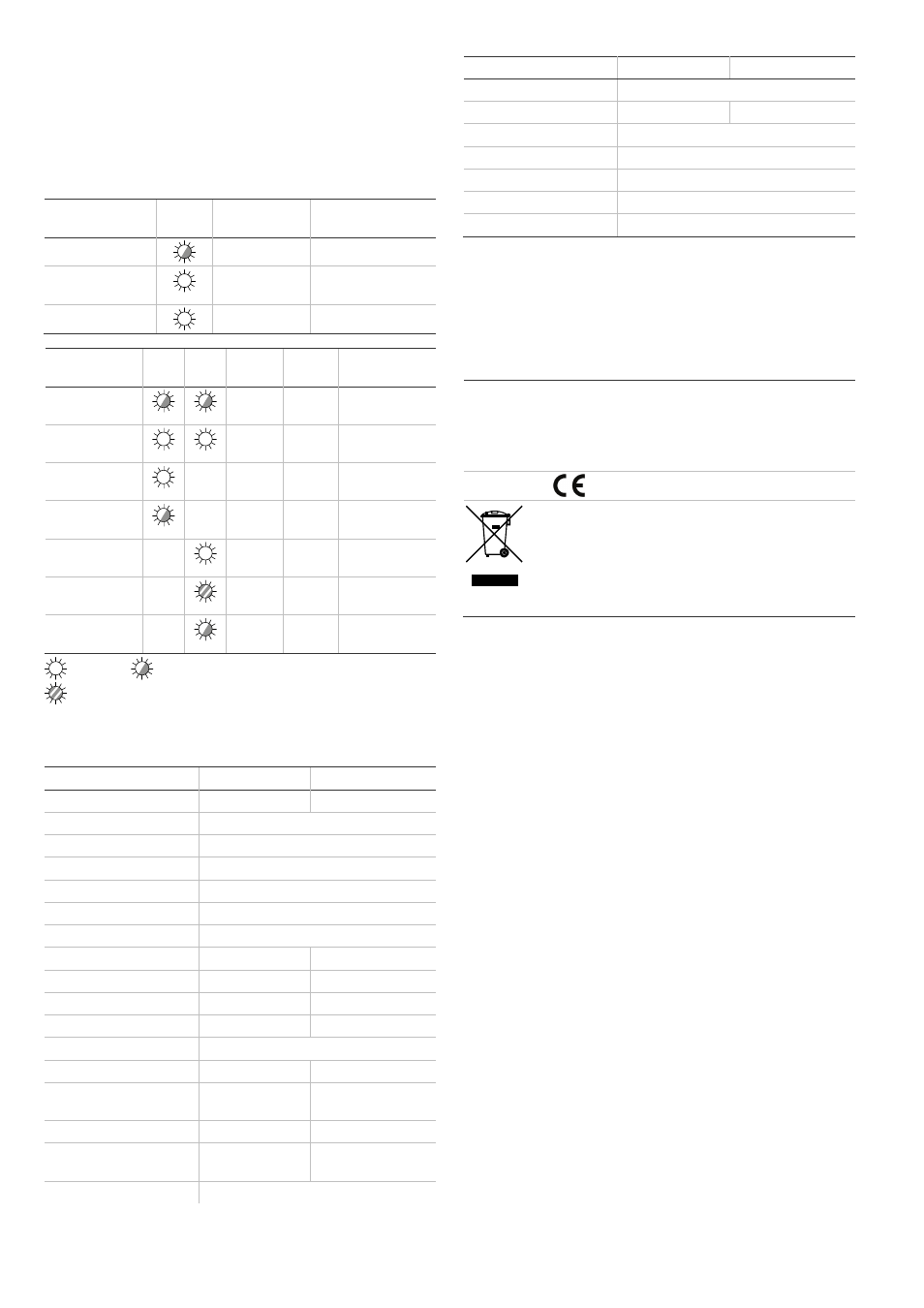

LED-indikator
PIR Röd
LED
Larmrelä Återställning
Uppstart Sluten Automatiskt efter 25 s
Låg spänning Öppen (Larm) Använder korrekt
spänning
PIR inkräktarlarm Öppen (Larm) Automatiskt efter 3 s
PIR/AM Röd
LED
Gul
LED Larm-
relä AM-
relä Återställning
Uppstart Sluten Sluten Automatiskt
efter 60 s
Låg spänning Öppen
(Larm) Öppen
(Larm) Använder
korrekt spänning
PIR
inkräktarlarm Öppen
(Larm) Automatiskt
efter 3 s
Spärrad PIR
(minne) Växla till
nattläge
AM-larm Öppen*
(larm) Öppen
(Larm) Se DIP-
omkopplare 3
Efter AM-
återställning Växla till
nattläge
Tekniskt fel Öppen
(Larm)
Gör ett gångtest
utan fel
Fast sken Normal blinkning (1 Hz)
Snabb blinkning (4 Hz)
* Beror på DIP-omkopplare SW4:s inställning.
Specifikationer
VE1120 VE1120AM
Detektor PIR PIR med AM
Signalhantering V2E
Räckvidd 20 m
Optik Elva HD-spegelridåer
Minne Ja
Spänningsmatning 9 till 15 VDC (12 V nominell)
Vpp rippel 2 V (vid 12 VDC)
Uppstartningstid 25 s 60 s
Normal strömförbrukning 6,5 mA 10 mA
Strömförbrukning i larm 1,2 mA 3,8 mA
Max. ström (LED på) 11 mA 24 mA
Monteringshöjd 1,8 till 3,0 m
Objektets rörelsehastighet 30 cm/s till 3 m/s 20 cm/s till 3 m/s
Larm (NC)/sabotagerelä
egenskaper 80 mA, 30 VDC,
resistivt
80 mA, 30 V DC
Bortbrytningsskydd Tillval Ingår (ja)
AM-relä, egenskaper — 80 mA vid 30 VDC
max.
PIR-larm tid 3 s
VE1120 VE1120AM
Drifttemperatur −10 till +55 °C
Mått (H x B x D) 125Ч55Ч60 mm 125Ч65Ч60 mm
Relativ fuktighet 95 % max. icke kondenserande
Vikt 150 g
IP/IK-klassning IP30 IK02
Miljöklass II
Larmklass 3
Användarinstruktion
Informera användaren att inte skärma av detektorns
bevakningsområde genom att placera föremål framför
detektorn.
Information om regler och föreskrifter
Tillverkare UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
Auktoriserat tillverkningsombud inom EU:
UTC Fire & Security B.V. Kelvinstraat 7,
6003 DH Weert, Nederländerna
Certifiering
2002/96/EG (WEEE-direktivet): Produkter som är
markerade med denna symbol får ej kasseras som
osorterat hushållsavfall inom Europeiska unionen.
Lämna in produkten till din lokala återförsäljare då du
köper ny utrustning eller kassera den i enlighet med de
lokala föreskrifterna för avfallshantering. För mer
information, besök: www.recyclethis.info
Kontaktinformation
www.utcfireandsecurity.com eller www.interlogix.com
Se www.interlogix.com/customer-support för kundtjänstfrågor
