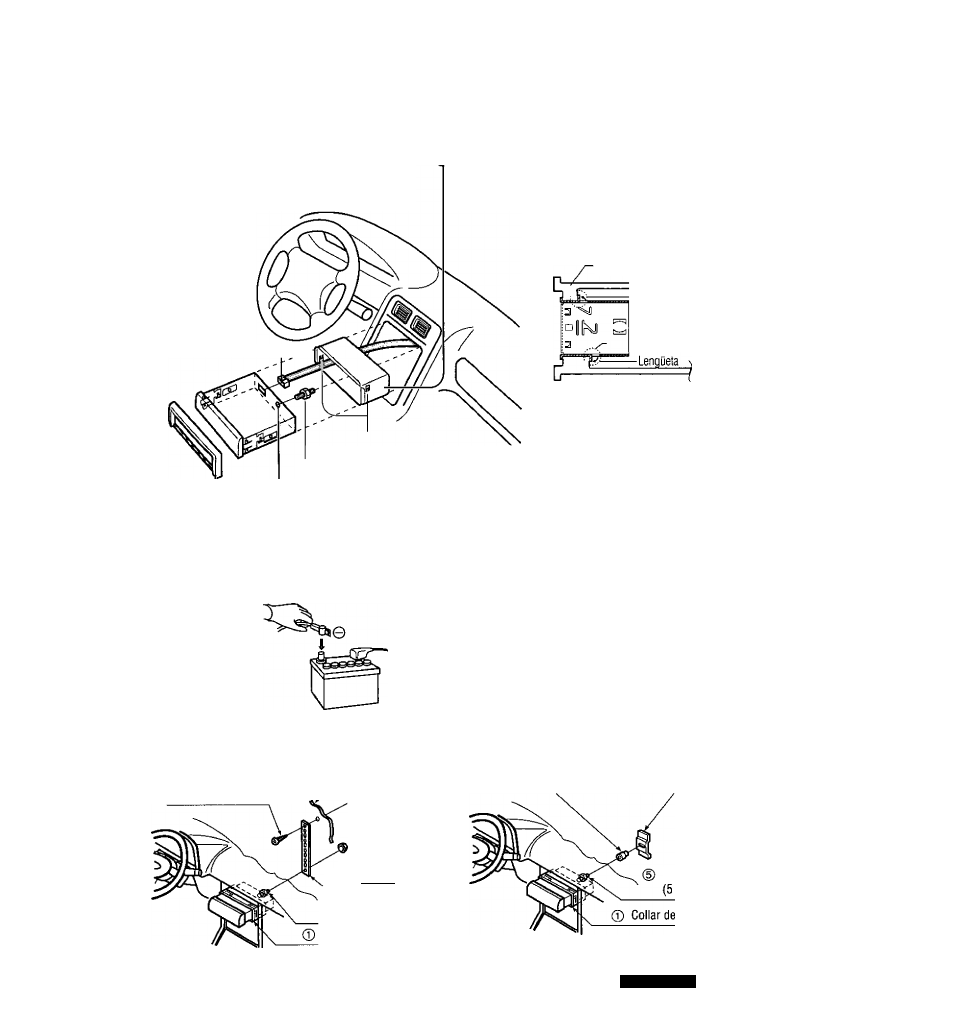

□ Procedimientos de instaiación
Complete primero las conexiones eléctricas y luego
compruebe si están bien hechas. (=» página 150)
El collar de montaje 0 incluido ha sido diseñado
específicamente para esta unidad. No lo utilice
para instalar en ningún otro modelo.
Inserte el collar de montaje 0 en el salpicadero, y
doble las lengüetas de montaje hacia fuera con un
destornillador.
© Conector de alimentación^^
Lengüetas de montaje
© Perno de montaje (5 mm^)
Para apretar el collar de montaje
Las lengüetas que hay que doblar varían
según el vehículo. Dóblelas con un
destornillador para fijar bien el collar de
montaje
0
al tablero de instrumentos.
Tablero de instrumentos
Lengüeta
— 0 Collar de montaje
Nota:
o
Para que la unidad quede instalada de
forma segura, doble por completo varias de
las lengüetas, para que no se produzcan vi
braciones.
o
Asegúrese de fijar bien la unidad al unirla
con el collar de montaje ©,
Asegure la parte trasera del aparato.
Después de fijar el perno de montaje © y el conector de
alimentación ©, fije la parte trasera del aparato en la
carrocería del automóvil siguiendo el método (a) o (b)
mostrado más abajo.
Inserte la placa de adorno ©.
Después de realizar la instalación, vuelva a conectar el
terminal de batería negativo
0
.
(a) Utilizando la tira de soporte trasero @
Parallamas del automóvil
@ Tornillo autorroscante
{5 mm»x16 mm)
3 mm
0
@ Tuerca hexagonal
{5 mm
0
)
@ Tira de soporte
trasero________
© Perno de montaje
(5 mm
0
)
Collar de montaje
(b) utilizando cojín de goma (opcional)
Escuadra de soporte
trasero (suministrado en
Cojín de goma (opcional) el automóvil)
Perno de montaje
mm
0
)
montaje
